InFocus IN112a [8/36] Установка проектора
![InFocus IN116a [8/36] Установка проектора](/views2/1144680/page8/bg8.png)
6

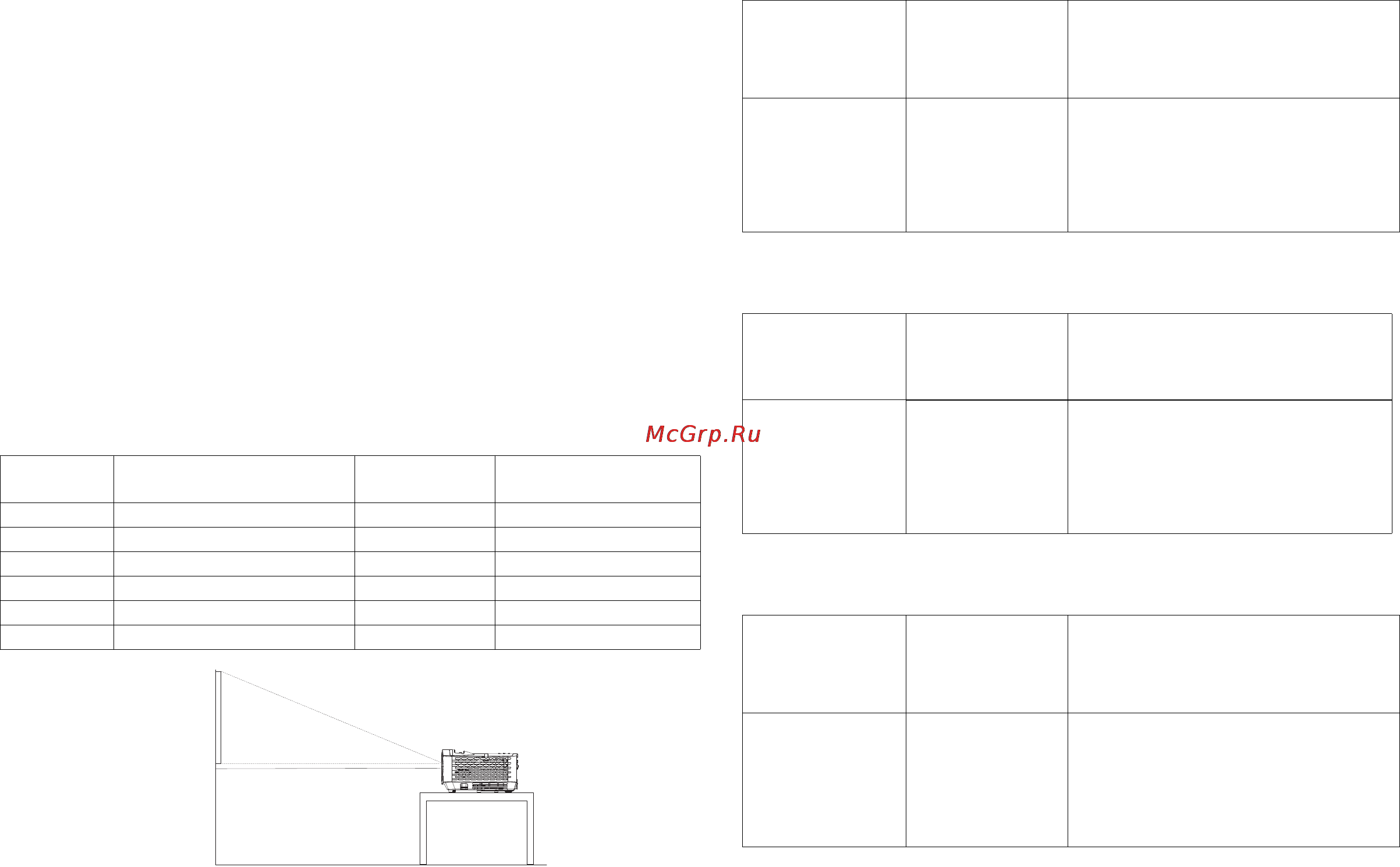

Установка проектора
При выборе места установки проектора учитывайте размер и форму
экрана, расположение розеток и расстояние между проектором и
остальным оборудованием. Далее приводится несколько
рекомендаций.
• Установите проектор на плоской поверхности под прямым углом к
экрану.Модели IN112a, IN112aT, IN114a, IN114aT следует
устанавливать на расстоянии не менее 1,2 м (45,3 дюйма) от
проекционного экрана, модель IN116a — на расстоянии не менее
1,4 м (5
5,4 дюйма), модель IN114STa — на расстоянии не менее 0,4
м (15 дюймов).
• При установке проектора на потолок настоятельно рекомендуется
использовать одобренный компанией InFocus набор потолочного
крепления для надлежащего монтажа, установки и вентиляции.
Руководствуйтесь инструкциями по установке, прилагаемыми к
набору для потолочного крепления (н/к PRJ-MNT-UNIV). Гарантия
не распространяется на повреждения, вызванные использованием
неодобренных потолочных креплений или ра
змещением в
несоответствующем месте. Переворачивание изображения
описано в разделе «Установка на потолке» на страница 27.
Советуем использовать потолочные крепления, рекомендованные
компанией InFocus.
• Установите проектор на нужном расстоянии от экрана. Расстояние
от объектива проектора до экрана и видеоформат определяют
размер проецируемого изображения
.
Модель
Минимальное расстояние
до экрана
Смещение
Смещение для 1,5-м
(60") изображения
IN112a 45,3"/1,2m 15%+-5% 9"/22,9cm
IN112aT 45,3"/1,2m 15%+-5% 9"/22,9cm
IN114a 45,3"/1,2m 15%+-5% 9"/22,9cm
IN114aT 45,3"/1,2m 15%+-5% 9"/22,9cm
IN114STa 15"/0,4m 15%+-5% 9"/22,9cm
IN116a 55,4"/1,4m 13%+-5% 7,8"/19,8cm
высота
изображения 1,5 м
нижний край
изображения на 22,9
см выше осевой
линии объектива
Угол проецирования
Оптическая ось
объектива
Таблица 1. IN112a/IN112aT (SVGA), IN114a/IN114aT (XGA) — размер экрана
Коэффициент расстояния проецирования = 1,9–2,2
Размер экрана
по диагонали
(дюйм/м)
Ширина
проецируемого
изображения
(дюймы/м)
Расстояние до экрана
Минимальное
расстояние
(дюймы/м)
Максимальное
расстояние
(дюймы/м)
40”/1,0m 32”/0,8m 62”/1,6m 69”/1,7m
60”/1,5m 48”/1,2m 94”/2,4m 103”/2,6m
80”/2,0m 64”/1,6m 125”/3,2m 137”/3,5m
100”/2,5m 80”/2,0m 156”/4,0m 172”/4,4m
150”/3,8m 120”/3,0m 234”/5,9m 257”/6,5m
Таблица 2. IN114STa (XGA) — размер экрана Коэффициент расстояния
проецирования = 0,61
Размер экрана
по диагонали
(дюйм/м)
Ширина
проецируемого
изображения
(дюймы/м)
Расстояние до экрана(дюймы/м)
40”/1,0m 32”/0,8m 20”/0,5m
60”/1,5m 48”/1,2m 30”/0,8m
80”/2,0m 64”/1,6m 40”/1,0m
100”/2,5m 80”/2,0m 50”/1,3m
150”/3,8m 120”/3,0m 75”/1,9m
Таблица 3. IN116a (WXGA) — размер экрана Коэффициент расстояния
проецирования = 1,5–1,8
Размер экрана
по диагонали
(дюйм/м)
Ширина
проецируемого
изображения
(дюймы/м)
Расстояние до экрана
Минимальное
расстояние
(дюймы/м)
Максимальное
расстояние
(дюймы/м)
45”/1,1m 38”/1,0m 55,4”/1,4m 69,3”/1,8m
60”/1,5m 51”/1,3m 74,5”/1,9m 92,9”/2,4m
80”/2,0m 68”/1,7m 100,0”/2,5m 124,4”/3,2m
100”/2,5m 85”/2,2m 125,5”/3,2m 155,8”/4,0m
150”/3,8m 128”/3,2m 189,2”/4,8m 234,6”/6,0m
