(095) 2584205 www.panasonic.ru Panasonic (СНГ)
23
Регулятор VIDEO LEVEL
Настоящий регулятор используется для настройки видео
уровня выходных видеосигналов.
Регулятор BLACK LEVEL
Настоящий регулятор используется для настройки уров%
ня черного выходных видеосигналов.
Регулятор CHROMA PHASE
Настоящий регулятор используется для настройки фазы
цветовой насыщенности выходного видеосигнала.
Регулятор CHROMA LEVEL
Настоящий регулятор используется для настройки уров%
ня цветовой насыщенности выходного видеосигнала.
СРЕДСТВА УПРАВЛЕНИЯ И ИХ ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ
Регуляторы видеомагнитофона_1 (боковая панель)
VIDEO
LEVEL
BLACK
LEVEL
CHROMA
PHASE
CHROMA
LEVEL
H
FINE
SC
SYSTEM
COARSE
12345

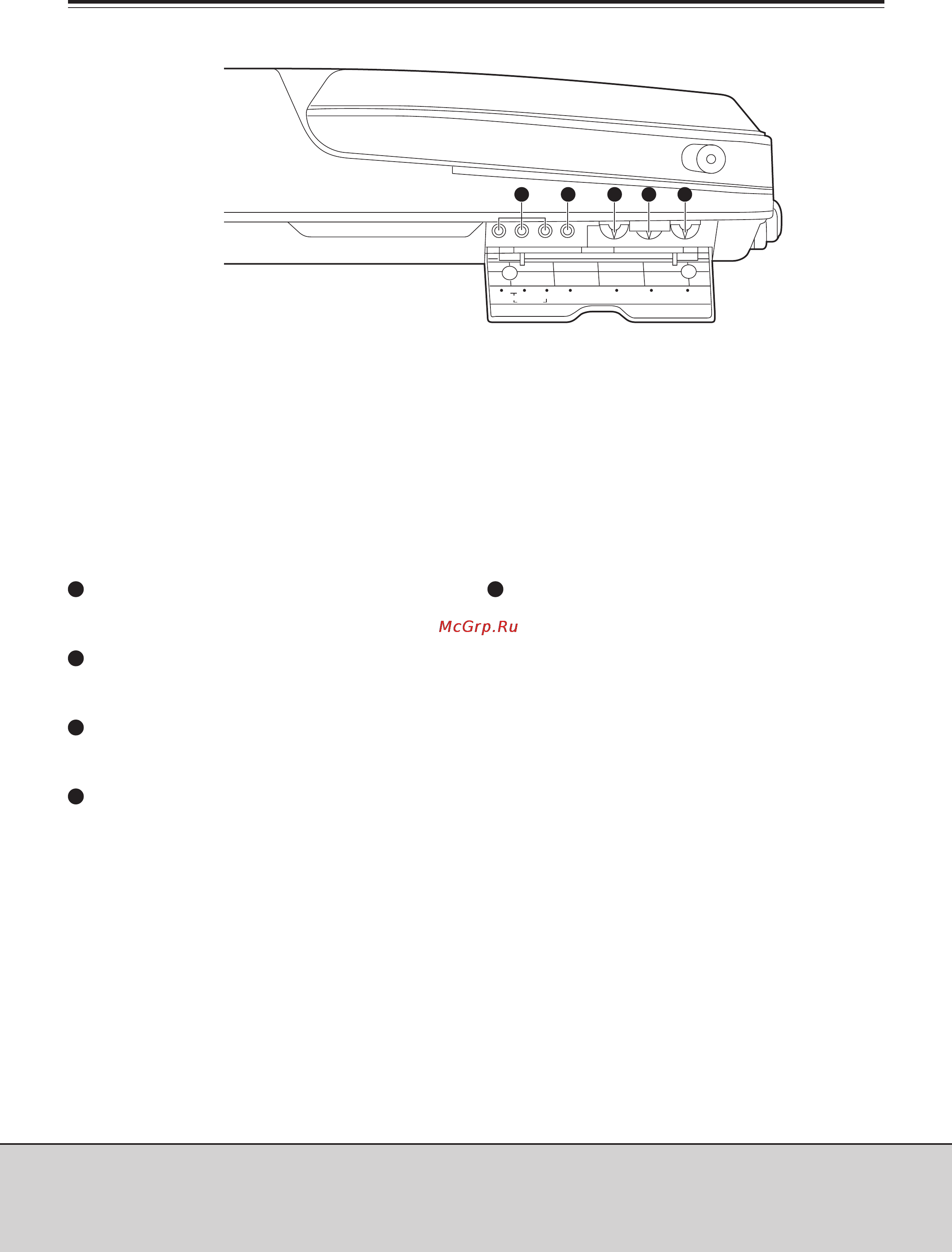

Область управления кодером (видеомагнитофон_1)
С помощью настоящих регуляторов выполняются настройки выходных видеосигналов кодера и системы, подающихся на внешнее
устройство.
Примечание:
Регуляторы видеомагнитофона_2 расположены симметрично регуляторам видеомагнитофона_1.
Регуляторы SYSTEM
Настоящие регуляторы используются для системных на%
строек, когда будет подаваться входной опорный видео%
сигнал в целях синхронизации.
Н: Используется для настройки горизонтальной фазы си%
стемы (в приращениях цикла поднесущей).
SC FINE: Используется для настройки фазы поднесущей
системы.
(Имеет возможность непрерывной настройки 90 гра%
дусов Р%Р).
SC COARSE: Используется для настройки фазы поднесу%
щей системы.
(Имеет 4 позиции, каждая из которых соответствует 90
градусам).
Примечание:
Возможно, не удастся настроить фазу в режиме 625i, даже
если выполнены системные настройки со стороны видео%
магнитофона_1.
1
2
3
4
5
