НАСТРОЙКИ КОДЕРА

Если вектороскоп или монитор формы волны отсутствуют, от

слеживайте изображение на мониторе и выполните настрой

ку таким образом, чтобы устранить любые сдвиги цвета.

VIDEO

LEVEL

BLACK

LEVEL

CHROMA

PHASE

CHROMA

LEVEL

FINE

SYSTEM

COARSE

По завершению подключения системы и до передачи каких

либо сигналов, чтобы получить точный безошибочный мон

таж необходимо выполнить настройку видеосигналов

(ENCODER OUT).

(Эту настройку, возможно, вам придется повторить, если вы

будете менять какой либо из соединительных кабелей и т.д.).

Настройка кодера через лаптоп:

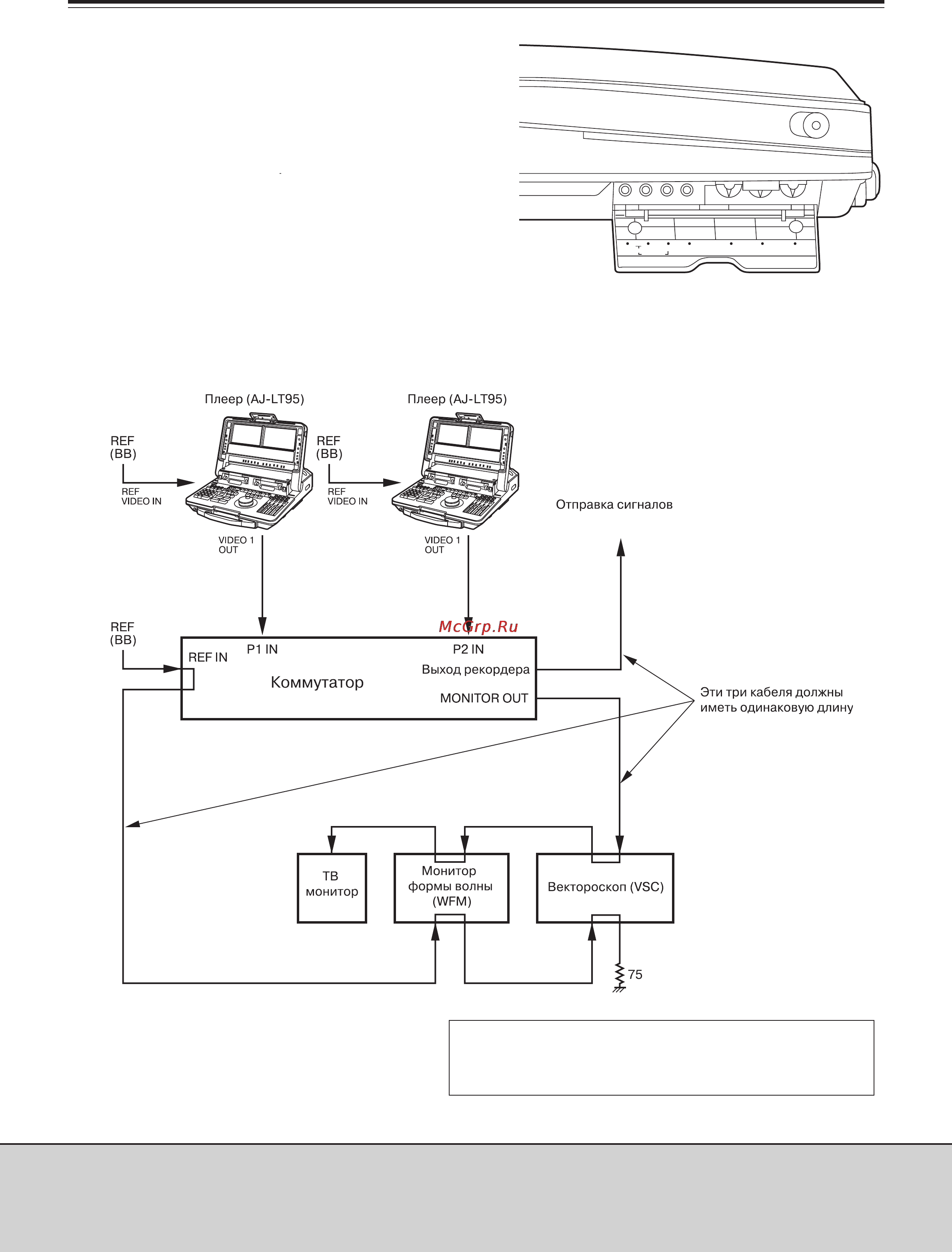

1 Подключите устройства как показано ниже:

Примечание:

• Подайте на устройства внешние опорные сигналы с ге

нератора синхросигналов.

• Подключите композитные видеосигналы.
