Выполнение монтажа
Нажмите кнопку AUTO EDIT.

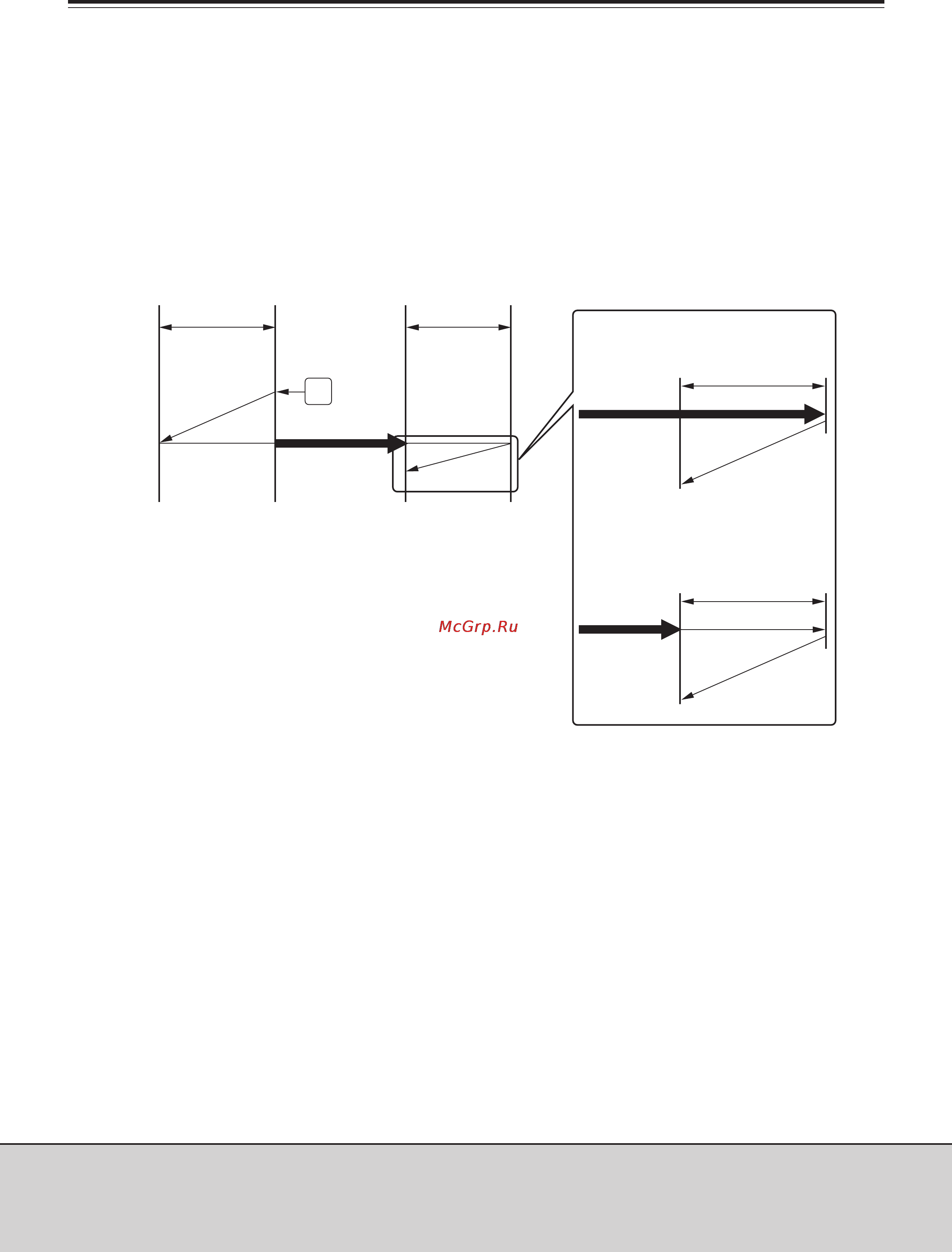

МОНТАЖ ПРЯМОЙ СКЛЕЙКОЙ (CUT)
AUTO
EDIT
· Во время монтажа продолжением
· Во время монтажа вставкой
Время
предпуска
Запись монтажа
Запись монтажа
Запись монтажа
Воспроизведение
Воспроизведение
Точка
предпуска
Просмотр
(перемотка
назад
и воспроизве%
дение)
Просмотр
(перемотка назад
и воспроизведение)
Просмотр
(перемотка назад
и воспроизведение)
Входная
монтажная
точка IN
Выходная
монтажная
точка OUT
Время
постпуска
Время
постпуска
Время
постпуска
Точка
постпуска
Просмотр
После выполнения монтажа нажмите кнопку REVIEW
(SHIFT+PREVIEW).
Воспроизводится выполненный монтаж от точки предпуска
до точки постпуска.
