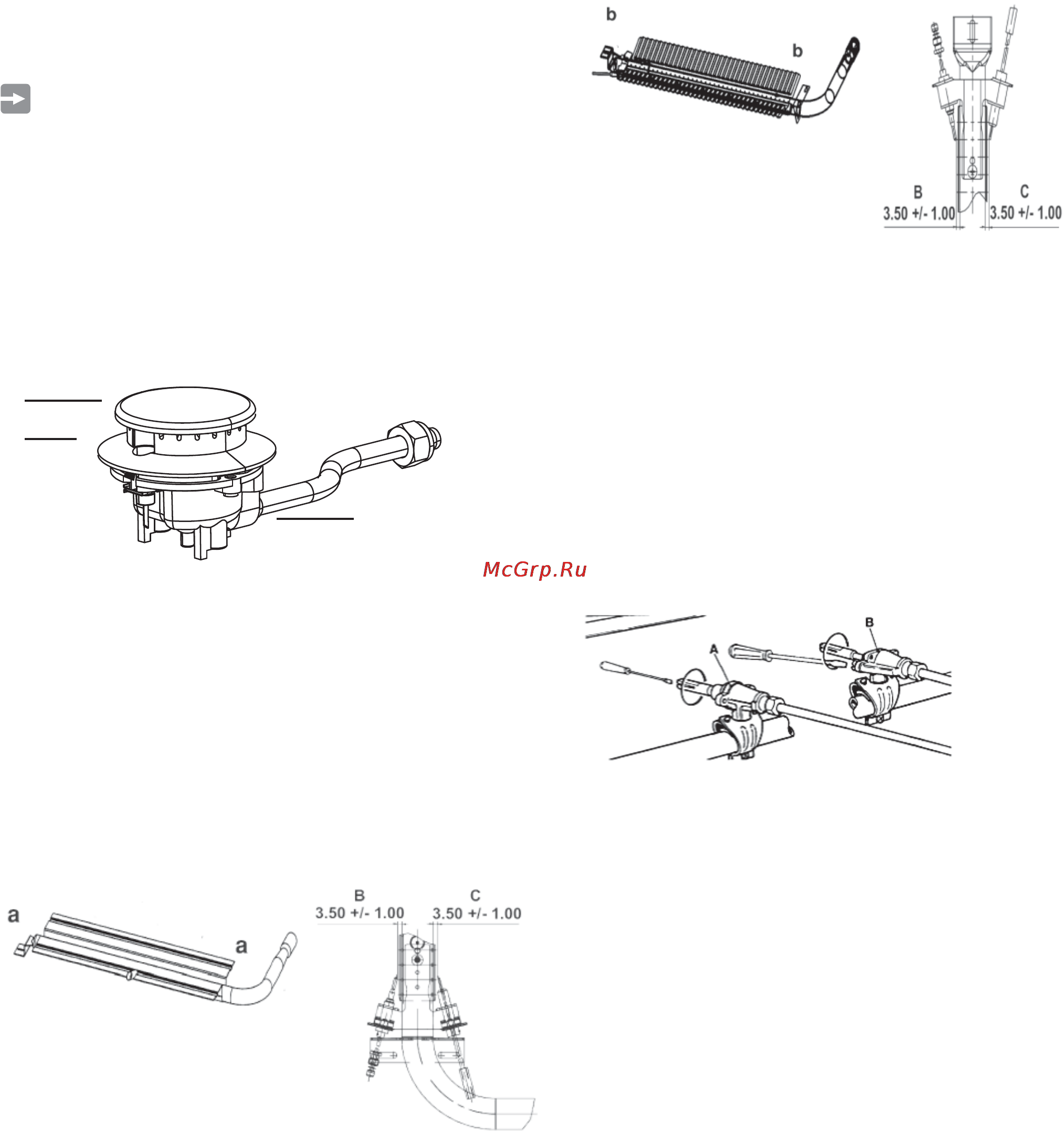

ЗАМІНА ФОРСУНОК ПАЛЬНИКА ГРИЛЯ (МАЛ. 14)
• Зніміть пальник, відкрутивши два гвинти, якими вiн прикріплений.
• Замініть форсунку, використовуючи торцевий трубчастий ключ на 7 мм.
A = ТЕРМОПАРА
B = СВЕЧА ЗАЖИГАНИЯ
Малюнок 14
• ВАЖЛИВІ РЕКОМЕНДАЦІЇ
• Ні в якому разі не затягуйте форсунки ключем дуже сильно.
• Після заміни всіх форсунок перевірте їх газонепроникність.
РЕГУЛЮВАННЯ МІНІМАЛЬНОГО ПОЛУМ’Я ПАЛЬНИКІВ РОБО-
ЧОЇ ПОВЕРХНІ ПЛИТИ
У випадку, якщо плита функціонує на зрідженому газі (Б/П), регулювальний гви-
нт має бути закручений до упору. Плита може бути оснащена кранами типа «А»
— зі встановленим усередині регулювальним гвинтом (регулювати який можна
за допомогою маленької викрутки через стрижень), або типа «В» — із зовнішнім
регулювальним гвинтом з правого боку (його можна регулювати безпосередньо),
дивитеся мал. 15.
Малюнок 15
Якщо для функціонування плити використовується натуральний газ, то, незалеж-
но від типа крану, дійте таким чином:
• Запаліть пальник і встановiть максимальне полум’я.
• Зніміть ручку регулятора, потягнувши її на себе, не натискуючи на перед-
ню панель плити, щоб уникнути її пошкодження.
• За допомогою маленької викрутки відкрутіть регулювальний гвинт при-
близно на три обороту (обертаючи викрутку проти годинникової стріл-
ки).
• Поверніть ще раз стрижень крана проти годинникової стрілки до його
блокування. У цьому випадку полум’я буде максимальним.
• Дуже повільно закрутіть регулювальний гвинт, не натискаючи на викрут-
ку, до тих пір, поки полум’я не зменшиться на 3/4. При цьому зверніть
особливу увагу на те, щоб полум’я було досить стійким навіть при помір-
ному потоці повітря.
РЕГУЛЮВАННЯ МІНІМАЛЬНОГО ПОЛУМ’Я ПАЛЬНИКА ДУХОВ-
КИ
У випадку, якщо плита функціонує на зрідженому газі (Б/П), регулювальний гвинт
має бути закручений до упору. Якщо для функціонування плити використовується
натуральний газ, то, незалежно від типа крану, регулювання мінімального полум’я
виконується таким чином:
• Зніміть дно духовки (зрушуючи його до задньої стінки і піднімаючи).
• Запаліть пальник духовки і встановіть покажчик регулювальної ручки в
положення максимального полум’я.
• Закрийте дверцю духовки.
• Знайдіть регулювальний гвинт терморегулятора або крана (дивіться мал.
16).
• Відкрутіть регулювальний гвинт приблизно на три оберти.
• Через 5-6 хвилин встановіть покажчик ручки в положення мінімального
полум’я.
Малюнок 12
• ВАЖЛИВІ РЕКОМЕНДАЦІЇ
• Ні в якому разі не затягуйте форсунки ключем дуже сильно.
• Після заміни всіх форсунок перевірте їх газонепроникність.
ЗАМІНА ФОРСУНОК ПАЛЬНИКА ДУХОВКИ (МАЛ. 13)
• Відкрутіть гвинт кріплення дна духовки.
• Зніміть дно духовки (зрушуючи його назад та піднімаючи).
• Зніміть пальник духовки, попередньо відкрутивши гвинт, за допомогою
якого вiн прикріплений.
• Замініть форсунку, використовуючи торцевий трубчастий ключ на 7 мм.
A = ТЕРМОПАРА
B = СВЕЧА ЗАЖИГАНИЯ
Малюнок 13
НАСТРОЙКА ПІД РІЗНІ ТИПИ ГАЗУ
У випадку, якщо газ, який використовується для функціонування плити, відріз-
няється від вказаного, необхідно налаштувати плиту таким чином:
• Замінiть форсунки (див. ДОДАТОК 1).
• Виконайте регулювання подачі повітря.
• Виконайте регулювання мінімального полум’я всіх пальників.
Примітка: при кожному такому налаштуваннi необхідно наклеювати на
фабричну табличку назву нового типа газу, на який налаштована плита.
ЗАМІНА ФОРСУНОК ПАЛЬНИКІВ РОБОЧОЇ ПОВЕРХНІ ПЛИТИ
(МАЛ. 12)
• Зніміть решітку, розсікачі полум’я (А) та пальники (В).
• Викрутіть і зніміть форсунку, розташовану на дні кожного тримача фор-
сунки (С).
• Замініть форсунки згідно з таблицею, наведеною в ДОДАТКУ 1, загвинти-
те й затягніть їх до упору.
• Перевірте газонепроникність форсунок.
• Встановіть на колишнє місце пальники, розсікачі полум’я і грати.
46
УСТАНОВКА I ПІДКЛЮЧЕННЯ
A
C
B
УСТАНОВКА I ПІДКЛЮЧЕННЯ
