6
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ТРЕБОВАНИЯ

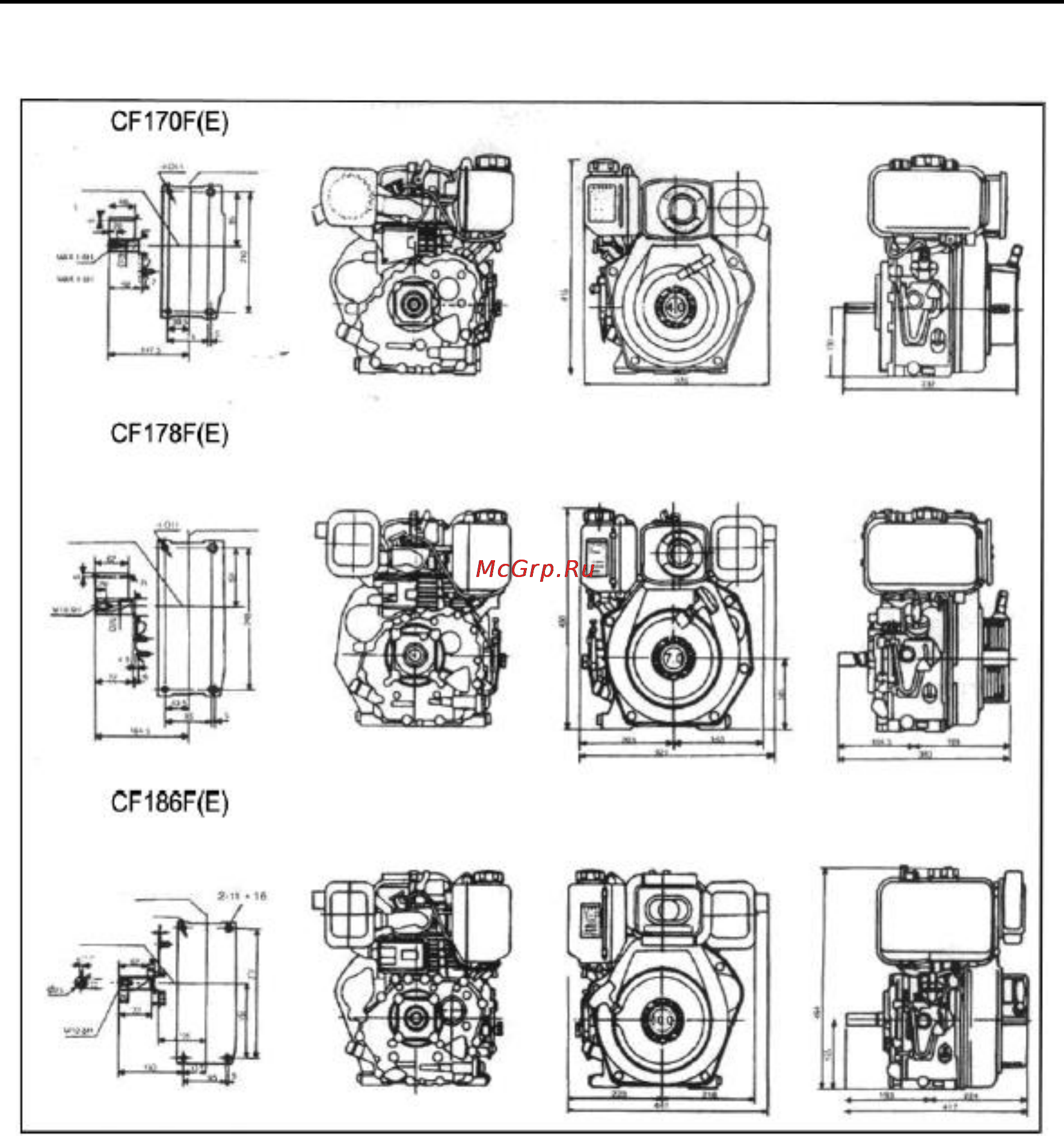

1-2 Габариты и монтажные требования
Монтажные требования
1) Во избежание чрезмерной вибрации и перемещения во время эксплуатации
двигатель следует установить на устойчивой стационарной поверхности. Для
увеличения срока службы двигателя необходимо использовать монтажную
опору.
2) Отцентрируйте выходной вал.
3) Убедитесь, что размеры отверстия шкива и шпоночного паза на валу
совпадают. Проверьте момент затяжки болта крепления вала.
4) После подключения оборудования посредством приводного ремня следует
удостовериться, что число оборотов ведущего шкива соответствует числу
оборотов ведомого шкива. Формулу расчета смотрите ниже.
Ось цилиндра
Ось вала
Ось цилиндра
Ось вала
Ось вала
Ось цилиндра
