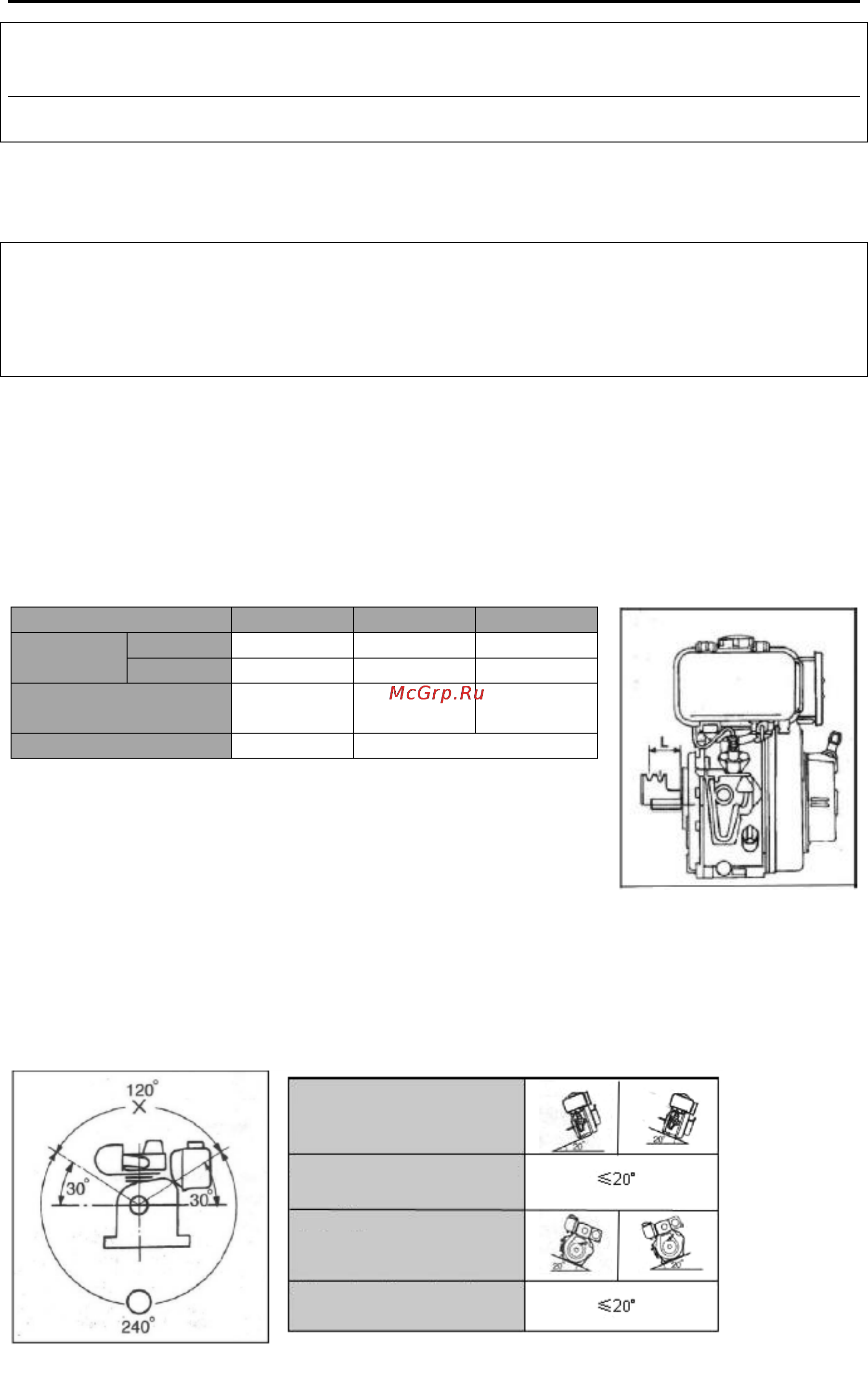

7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ТРЕБОВАНИЯ
Диаметр ведущего шкива =
Диаметр ведомого шкива х число оборотов подключенного устройства
Число оборотов двигателя
5) Проверьте натяжение приводного ремня.
ПРИМЕЧАНИЕ: чрезмерное натяжение ремня может привести к износу
подшипников на большой скорости, что может стать причиной отказа
двигателя.
Слабо натянутый ремень будет проскальзывать на больших оборотах, создавая
свистящий звук высокой тональности.
1-2.1 Шкив и положение двигателя
Шкив должен быть расположен максимально близко к двигателю. Значения
расстояния шкива (L) приводятся в таблице 1-1.
Таблица 1-1. Допустимое удаление шкива от двигателя.
Модель
CF170F(E)
CF178F(E)
CF186F(E)
Ремень
Тип
А
В
С
Кол-во
2
2
2
Минимальный
диаметр шкива
68
97
135
L
≤ 80 мм
≤ 70 мм
1-2.2 Угол поворота коленчатого вала
Угол поворота коленчатого вала должен составлять не более 120º (рис. 1-1).
Допустимые значения угля наклона см. на рис. 1-2.
Наклон выходного вала
Допустимый угол наклона при
продолжительной работе
Наклон двигателя
Допустимый угол наклона при
продолжительной работе
Рис. 1-1
Рис. 1-2
