Sungarden MF 360 R [10/14] Очистка поверхности при использовании на садки снегоуборщика

Содержание

• Sungarden 1
• Мотоблок 1
• Комплект поставки 2
• Меры безопасности использование мотоблока по назначению 2
• Назначение 2
• Основные технические характеристики 2
• Сохранение окружающей среды и сбор всех от работанных материалов 2
• Уважаемый покупатель 2
• Расположение основных частей мотоблока 3
• Рис 1 3
• Основные правила техники безопасности 4
• Правила техники безопасности при работе мо тоблока с установленной насадкой 4
• Правила техники безопасности при работе с двигателем 4
• Устройства обеспечения безопасности 4
• Нимание 6
• Подготовка мотоблока к работе 6
• Подсоединение насадки 6
• Регулировка тросика сцепления и привода ко лес см рис 4 6
• Установка рукоятки управления в рабочее по ложение 6
• Заполнение топливного бака бензином 7
• Заправка картера двигателя маслом 7
• Подготовка двигателя к работе 7
• Проверка уровня масла в коробке передач 7
• Проверка уровня масла в сцеплении 7
• Запуск двигателя 8
• Запуск и остановка двигателя 8
• Нимание 8
• Остановка двигателя 8
• Остановки двигателя 8
• Работа с мотоблоком 8
• Скоба блокирующая рычаги сцепления и пускового выключателя 8
• Изменение направления и скорости движения 9
• Культивация при использовании насадки культиватора 9
• Нимание 9
• Рычаг дистанционного управления дроссельной заслонкой рычаг привода колес 9
• Скоба 9
• Нимание 10
• Очистка поверхности при использовании на садки снегоуборщика 10
• Очистка поверхности при использовании на садки щетки 10
• Работа на склонах 10
• Сенокосилки 10
• Скашивание при использовании насадки 10
• Складывание рукоятки управления 10
• Транспортирование на длинные расстояния 10
• Транспортирование транспортирование на короткие дистанции 10
• Нимание 11
• Техническое обслуживание 11
• Замена масла в картере двигателя см рис 14 12
• Нимание 12
• Обслуживание двигателя 12
• Обслуживание коробки передач и сцепления 12
• Очистка мотоблока авнимание 12
• Iк двигателю 13
• Гарантийные обязательства 13
• Обслуживание воздушного фильтра 13
• Отверстия сцепления 13
• Пробка сливного 13
• Пробка сливною отверстия коробки передач 13
• Проверка давления в шинах колес 13
• Проверка свечи зажигания 13
• Возможные неисправности и методы их устранения 14
• Нимание 14
• Хранение 14

Похожие устройства

• Ardo A 5640 G6 WHITE Инструкция по эксплуатации
• Vitek VT-1977 Инструкция по эксплуатации
• Miele DA 428 EXT Инструкция по эксплуатации
• Атлант ХМ-6021-031 Инструкция по эксплуатации
• Smeg KTS75 Инструкция по эксплуатации
• Electrolux EOB63100 X Инструкция по эксплуатации
• Каскад Б6-08-02-01 Инструкция по эксплуатации
• Ardo C 60E EF INOX Инструкция по эксплуатации
• Miele DA 428 Инструкция по эксплуатации
• Vitek VT-1979 Инструкция по эксплуатации
• Атлант МХМ-2819-90 Инструкция по эксплуатации
• Smeg KSEG54X Инструкция по эксплуатации
• Electrolux EOB53202X Инструкция по эксплуатации
• Daishin SGB 4001 Ha Инструкция по эксплуатации
• Patriot -Garden T 9.5/1350 2FB DE Detroit Инструкция по эксплуатации
• Miele DA 424-4 EXT Инструкция по эксплуатации
• Polaris 1524DM Инструкция по эксплуатации
• Ardo A 5540 EB INOX Инструкция по эксплуатации
• Smeg KSEG7-1 Инструкция по эксплуатации
• Electrolux EOC55100 X Инструкция по эксплуатации

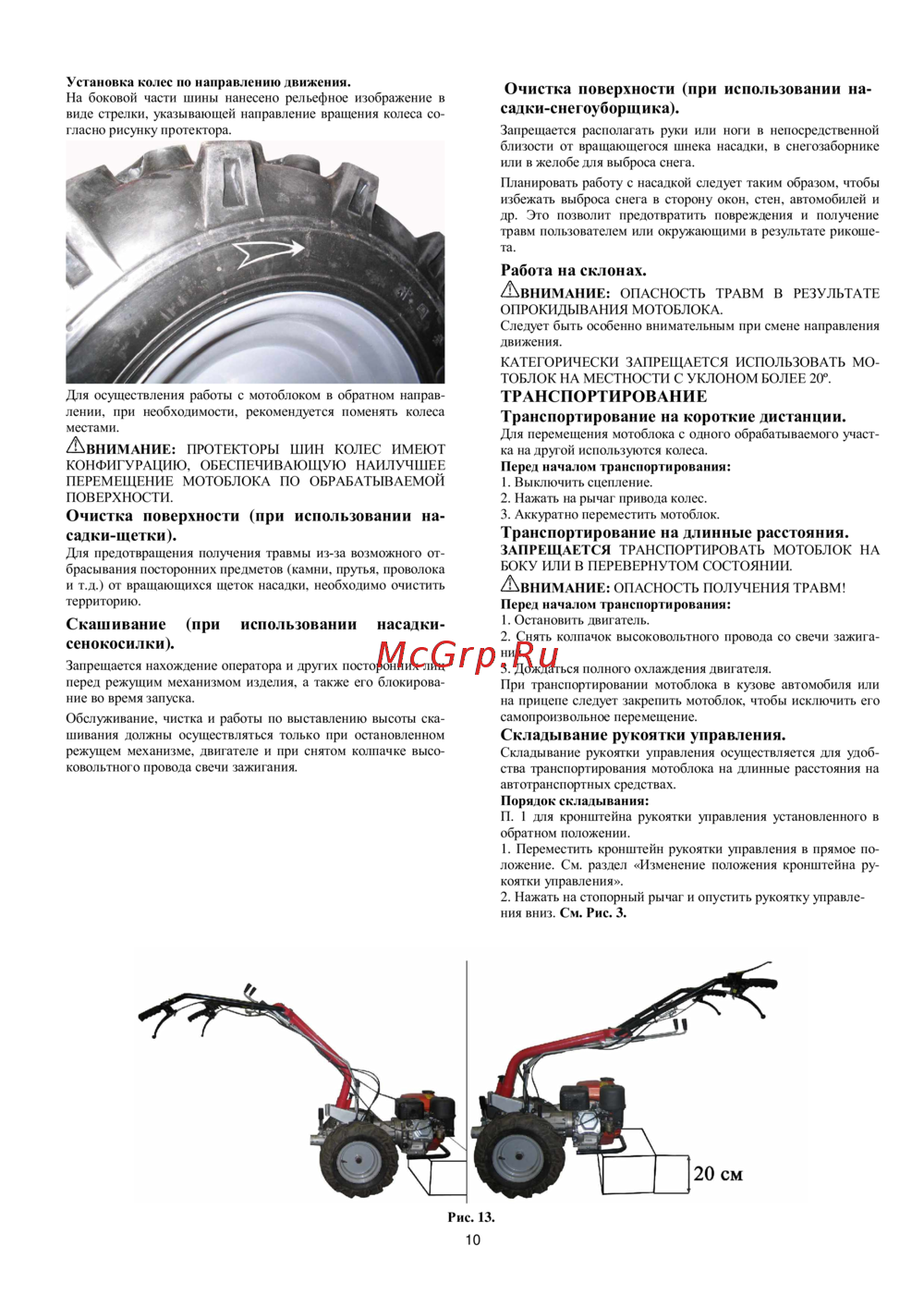

Установка колес по направлению движения Очистка поверхности при использовании на садки снегоуборщика На боковой части шины нанесено рельефное изображение в виде стрелки указывающей направление вращения колеса со гласно рисунку протектора Запрещается располагать руки или ноги в непосредственной близости от вращающегося шнека насадки в снегозаборнике или в желобе для выброса снега Планировать работу с насадкой следует таким образом чтобы избежать выброса снега в сторону окон стен автомобилей и др Это позволит предотвратить повреждения и получение травм пользователем или окружающими в результате рикоше та Работа на склонах ОПАСНОСТЬ ТРАВМ В РЕЗУЛЬТАТЕ ОПРОКИДЫВАНИЯ МОТОБЛОКА Следует быть особенно внимательным при смене направления движения АвНИМАНИЕ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ТОБЛОК НА МЕСТНОСТИ С УКЛОНОМ БОЛЕЕ 20 Для осуществления работы с мотоблоком в обратном направ лении при необходимости рекомендуется поменять колеса местами АВНИМАНИЕ КОНФИГУРАЦИЮ ПЕРЕМЕЩЕНИЕ ПОВЕРХНОСТИ МО ТРАНСПОРТИРОВАНИЕ Транспортирование на короткие дистанции Для перемещения мотоблока с одного обрабатываемого участ ка на другой используются колеса ПРОТЕКТОРЫ ШИН КОЛЕС ИМЕЮТ ОБЕСПЕЧИВАЮЩУЮ НАИЛУЧШЕЕ МОТОБЛОКА ПО ОБРАБАТЫВАЕМОЙ Перед началом транспортирования 1 Выключить сцепление 2 Нажать на рычаг привода колес 3 Аккуратно переместить мотоблок Очистка поверхности при использовании на садки щетки Транспортирование на длинные расстояния ТРАНСПОРТИРОВАТЬ БОКУ ИЛИ В ПЕРЕВЕРНУТОМ СОСТОЯНИИ МОТОБЛОК НА Для предотвращения получения травмы из за возможного от брасывания посторонних предметов камни прутья проволока и т д от вращающихся щеток насадки необходимо очистить территсрию ЗАПРЕЩАЕТСЯ Скашивание при сенокосилки 1 Остановить двигатель 2 Снять колпачок высоковольтного провода со свечи зажига ния 3 Дождаться полного охлаждения двигателя При транспортировании мотоблока в кузове автомобиля или на прицепе следует закрепить мотоблок чтобы исключить его самопроизвольное перемещение использовании АВНИМАНИЕ ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ Перед началом транспортирования насадки Запрещается нахождение оператора и других посторонних лиц перед режущим механизмом изделия а также его блокирова ние во время запуска Обслуживание чистка и работы по выставлению высоты ска шивания должны осуществляться только при остановленном режущем механизме двигателе и при снятом колпачке высо ковольтного провода свечи зажигания Складывание рукоятки управления Складывание рукоятки управления осуществляется для удоб ства транспортирования мотоблока на длинные расстояния на автотранспсртных средствах Порядок складывания П 1 для кронштейна рукоятки управления установленного в обратном положении 1 Переместить кронштейн рукоятки управления в прямое по ложение См раздел Изменение положения кронштейна ру коятки управления 2 Нажать на стопорный рычаг и опустить рукоятку управле ния вниз См Рис 3 Рис 13 10
