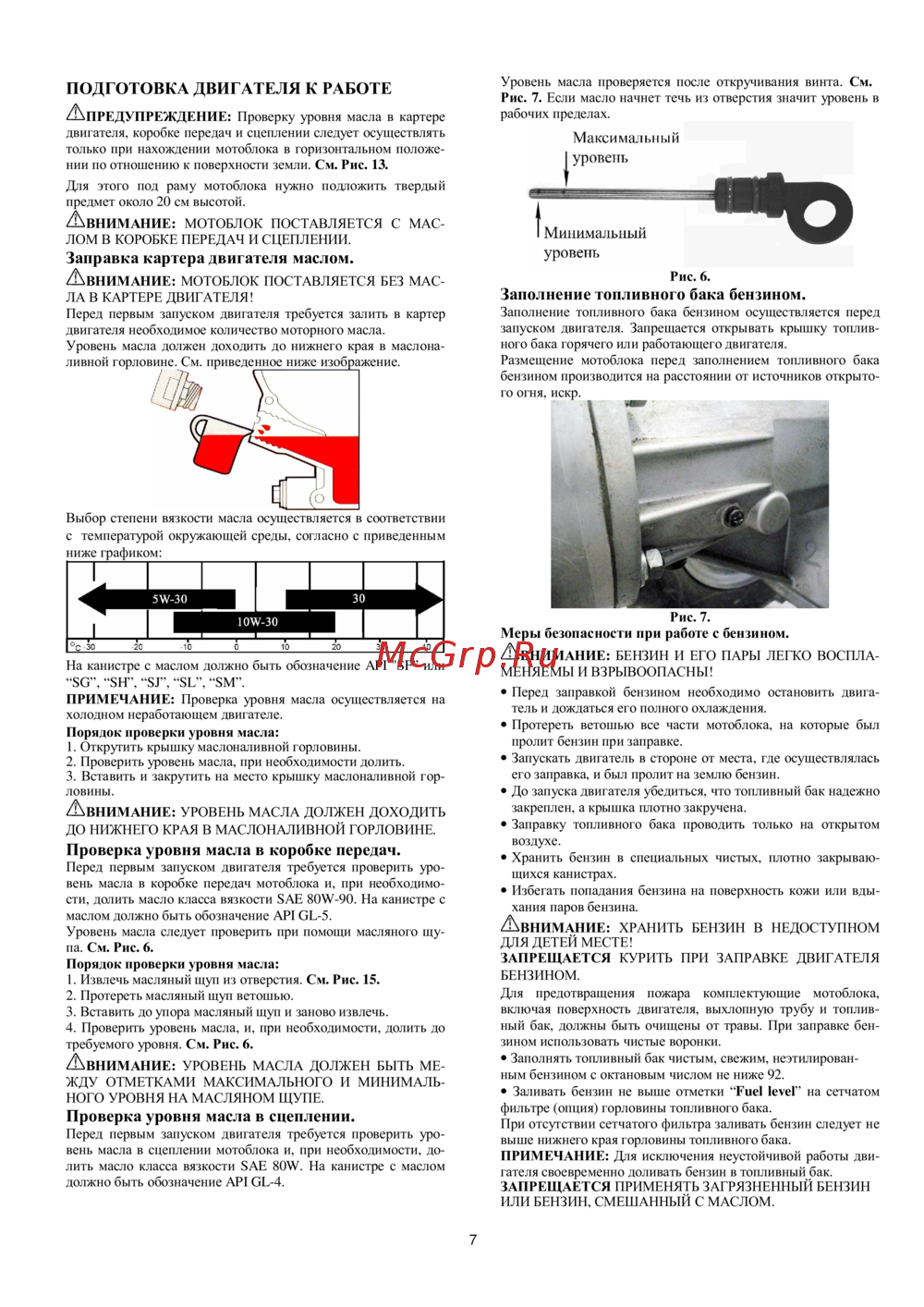

Уровень масла проверяется после откручивания винта См Рис 7 Если масло начнет течь из отверстия значит уровень в рабочих пределах ПОДГОТОВКА ДВИГАТЕЛЯ К РАБОТЕ АпРЕДУ ПРЕЖДЕ НИЕ Проверку уровня масла в картере двигателя коробке передач и сцеплении следует осуществлять только при нахождении мотоблока в горизонтальном положе нии по отношению к поверхности земли См Рис 13 Для этого под раму мотоблока нужно подложить твердый предмет около 20 см высотой МОТОБЛОК ПОСТАВЛЯЕТСЯ ЛОМ В КОРОБКЕ ПЕРЕДАЧ И СЦЕПЛЕНИИ АвНИМАНИЕ С МАС Заправка картера двигателя маслом Рис 6 МОТОБЛОК ПОСТАВЛЯЕТСЯ БЕЗ МАС ЛА В КАРТЕРЕ ДВИГАТЕЛЯ Перед первым запуском двигателя требуется залить в картер двигателя необходимое количество моторного масла Уровень масла должен доходить до нижнего края в маслонаАвНИМАНИЕ Заполнение топливного бака бензином Заполнение топливного бака бензином осуществляется перед запуском двигателя Запрещается открывать крышку топлив ного бака горячего или работающего двигателя Размещение мотоблока перед заполнением топливного бака бензином производится на расстоянии от источников открыто го огня искр Выбор степени вязкости масла осуществляется в соответствии с температурой окружающей среды согласно с приведенным ниже графиком Рис 7 Меры безопасности при работе с бензином БЕНЗИН И ЕГО МЕНЯЕМЫ И ВЗРЫВООПАСНЫ АвНИМАНИЕ На канистре с маслом должно быть обозначение API SF или SG SH SJ SL SM ПРИМЕЧАНИЕ Проверка уровня масла осуществляется на холодном неработающем двигателе 1 Открутить крышку маслоналивной горловины 2 Проверить уровень масла при необходимости долить 3 Вставить и закрутить на место крышку маслоналивной гор ловины УРОВЕНЬ МАСЛА ДОЛЖЕН ДОХОДИТЬ ДО НИЖНЕГО КРАЯ В МАСЛОНАЛИВНОЙ ГОРЛОВИНЕ АвНИМАНИЕ Проверка уровня масла в коробке передач Перед первым запуском двигателя требуется проверить уро вень масла в коробке передач мотоблока и при необходимо сти долить масло класса вязкости SAE 80W 90 На канистре с маслом должно быть обозначение API GL 5 Уровень масла следует проверить при помощи масляного щу па См Рис 6 ВОСПЛА ХРАНИТЬ БЕНЗИН В НЕДОСТУПНОМ ДЛЯ ДЕТЕЙ МЕСТЕ ЗАПРЕЩАЕТСЯ КУРИТЬ ПРИ ЗАПРАВКЕ ДВИГАТЕЛЯ БЕНЗИНОМ Для предотвращения пожара комплектующие мотоблока включая поверхность двигателя выхлопную трубу и топлив ный бак должны быть очищены от травы При заправке бен зином использовать чистые воронки Заполнять топливный бак чистым свежим неэтилированным бензином с октановым числом не ниже 92 Заливать бензин не выше отметки Fuel level на сетчатом фильтре опция горловины топливного бака При отсутствии сетчатого фильтра заливать бензин следует не выше нижнего края горловины топливного бака ПРИМЕЧАНИЕ Для исключения неустойчивой работы дви гателя своевременно доливать бензин в топливный бак ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ ЗАГРЯЗНЕННЫЙ БЕНЗИН ИЛИ БЕНЗИН СМЕШАННЫЙ С МАСЛОМ АвНИМАНИЕ Порядок проверки уровня масла 1 Извлечь масляный щуп из отверстия См Рис 15 2 Протереть масляный щуп ветошью 3 Вставить до упора масляный щуп и заново извлечь 4 Проверить уровень масла и при необходимости долить до требуемого уровня См Рис 6 УРОВЕНЬ МАСЛА ДОЛЖЕН ЖДУ ОТМЕТКАМИ МАКСИМАЛЬНОГО И НОГО УРОВНЯ НА МАСЛЯНОМ ЩУПЕ ЛЕГКО Перед заправкой бензином необходимо остановить двига тель и дождаться его полного охлаждения Протереть ветошью все части мотоблока на которые был пролит бензин при заправке Запускать двигатель в стороне от места где осуществлялась его заправка и был пролит на землю бензин До запуска двигателя убедиться что топливный бак надежно закреплен а крышка плотно закручена Заправку топливного бака проводить только на открытом воздухе Хранить бензин в специальных чистых плотно закрываю щихся канистрах Избегать попадания бензина на поверхность кожи или вды хания паров бензина Порядок проверки уровня масла АвНИМАНИЕ ПАРЫ БЫТЬ МЕ МИНИМАЛЬ Проверка уровня масла в сцеплении Перед первым запуском двигателя требуется проверить уро вень масла в сцеплении мотоблока и при необходимости до лить масло класса вязкости SAE 80W На канистре с маслом должно быть обозначение API GL 4 7
