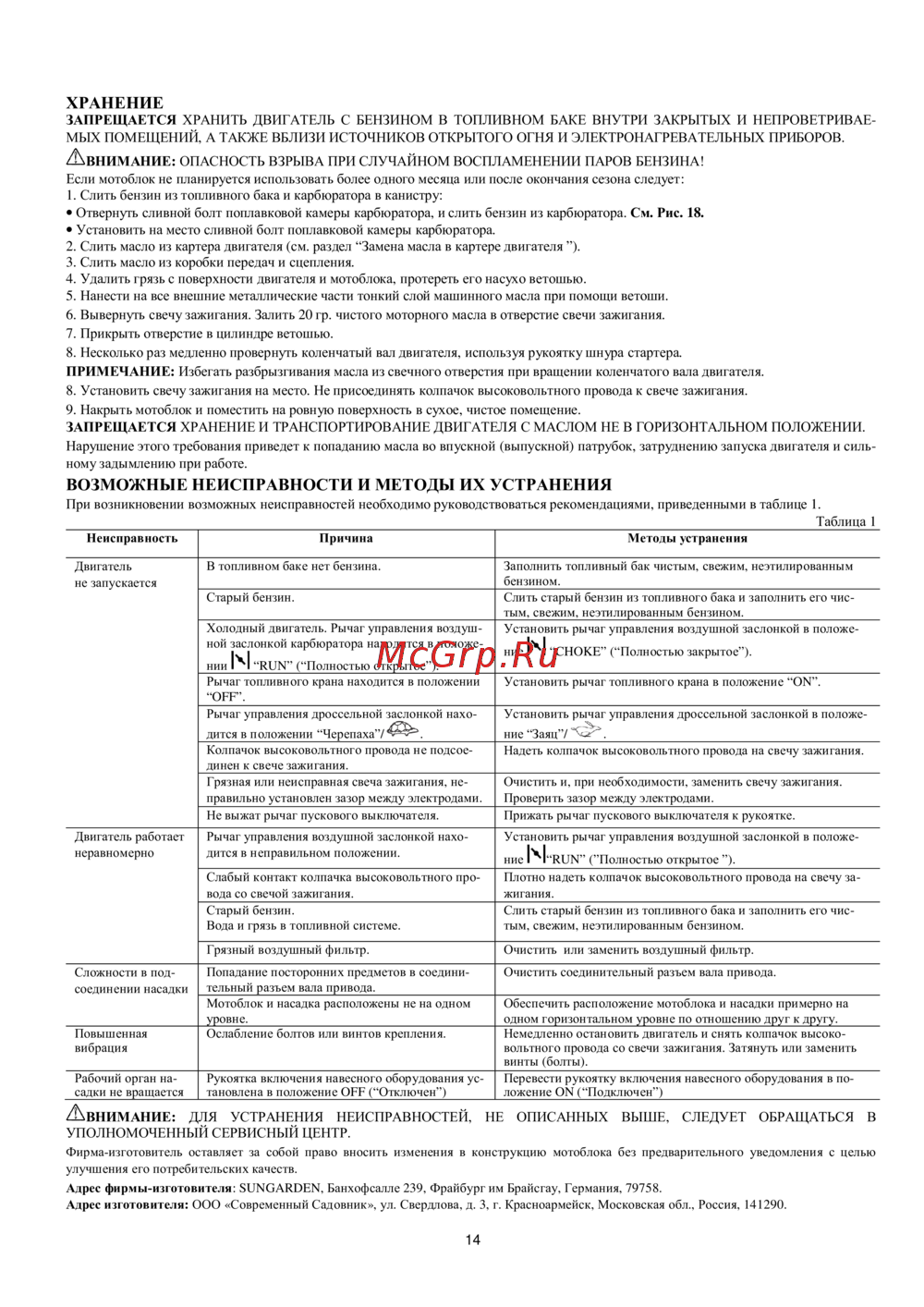

ХРАНЕНИЕ ЗАПРЕЩАЕТСЯ ХРАНИТЬ ДВИГАТЕЛЬ С БЕНЗИНОМ В ТОПЛИВНОМ БАКЕ ВНУТРИ ЗАКРЬПЫХ И НЕПРОВЕТРИВАЕ МЫХ ПОМЕЩЕНИЙ А ТАКЖЕ ВБЛИЗИ ИСТОЧНИКОВ ОТКРЫТОГО ОГНЯ И ЭЛЕКТРОНАГРЕВАТЕЛЬНЫХ ПРИБОРОВ АВНИМАНИЕ ОПАСНОСТЬ ВЗРЫВА ПРИ СЛУЧАЙНОМ ВОСПЛАМЕНЕНИИ ПАРОВ БЕНЗИНА Если мотоблок не планируется использовать более одного месяца или после окончания сезона следует 1 Слить бензин из топливного бака и карбюратора в канистру Отвернуть сливной болт поплавковой камеры карбюратора и слить бензин из карбюратора См Рис 18 Установить на место сливной болт поплавковой камеры карбюратора 2 Слить масло из картера двигателя см раздел Замена масла в картере двигателя 3 Слить масло из коробки передач и сцепления 4 Удалить грязь с поверхности двигателя и мотоблока протереть его насухо ветошью 5 Нанести на все внешние металлические части тонкий слой машинного масла при помощи ветоши 6 Вывернуть свечу зажигания Залить 20 гр чистого моторного масла в отверстие свечи зажигания 7 Прикрыть отверстие в цилиндре ветошью 8 Несколько раз медленно провернуть коленчатый вал двигателя используя рукоятку шнура стартера ПРИМЕЧАНИЕ Избегать разбрызгивания масла из свечного отверстия при вращении коленчатого вала двигателя 8 Установить свечу зажигания на место Не присоединять колпачок высоковольтного провода к свече зажигания 9 Накрыть мотоблок и поместить на ровную поверхность в сухое чистое помещение ЗАПРЕЩАЕТСЯ ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ ДВИГАТЕЛЯ С МАСЛОМ НЕ В ГОРИЗОНТАЛЬНОМ ПОЛОЖЕНИИ Нарушение этого требования приведет к попаданию масла во впускной выпускной патрубок затруднению запуска двигателя и силь ному задымлению при работе ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ При возникновении возможных неисправностей необходимо руководствоваться рекомендациями приведенными в таблице I Таблица I Неисправность Двигатель не запускается Причина Методы устранения В топливном баке нет бензина Старый бензин Холодный двигатель Рычаг управления воздуш ной заслонкой карбюратора находится в положе нии l l RUN Полностью открытое Рычаг топливного крана находится в положении OFF Рычаг управления дроссельной заслонкой нахо Двигатель работает неравномерно Сложности в под соединении насадки Повышенная вибрация Рабочий орган на садки не вращается Заполнить топливный бак чистым свежим неэтилированным бензином Слить старый бензин из топливного бака и заполнить его чис тым свежим неэтилированным бензином Установить рычаг управления воздушной заслонкой в положе ние l l CHOKE Полностью закрытое Установить рычаг топливного крана в положение ON Установить рычаг управления дроссельной заслонкой в положе дится в положении Черепаха Колпачок высоковольтного провода не подсое динен к свече зажигания Грязная или неисправная свеча зажигания не правильно установлен зазор между электродами Не выжат рычаг пускового выключателя ние Заяц 7 Надеть колпачок высоковольтного провода на свечу зажигания Рычаг управления воздушной заслонкой нахо дится в неправильном положении Установить рычаг управления воздушной заслонкой в положе Очистить и при необходимости заменить свечу зажигания Проверить зазор между электродами Прижать рычаг пускового выключателя к рукоятке Слабый контакт колпачка высоковольтного про вода со свечой зажигания Старый бензин Вода и грязь в топливной системе ние l l RUN Полностью открытое Плотно надеть колпачок высоковольтного провода на свечу за жигания Слить старый бензин из топливного бака и заполнить его чис тым свежим неэтилированным бензином Грязный воздушный фильтр Очистить или заменить воздушный фильтр Попадание посторонних предметов в соедини тельный разъем вала привода Мотоблок и насадка расположены не на одном уровне Ослабление болтов или винтов крепления Очистить соединительный разъем вала привода Рукоятка включения навесного оборудования ус тановлена в положение OFF Отключен Обеспечить расположение мотоблока и насадки примерно на одном горизонтальном уровне по отношению друг к другу Немедленно остановить двигатель и снять колпачок высоко вольтного провода со свечи зажигания Затянуть или заменить винты болты Перевести рукоятку включения навесного оборудования в по ложение ON Подключен АВНИМАНИЕ ДЛЯ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ НЕ ОПИСАННЫХ ВЫШЕ СЛЕДУЕТ ОБРАЩАТЬСЯ В УПОЛНОМОЧЕННЫЙ СЕРВИСНЫЙ ЦЕНТР Фирма изготовитель оставляет за собой право вносить изменения в конструкцию мотоблока без предварительного уведомления с целью улучшения его потребительских качеств Адрес фирмы изготовителя SUNGARDEN Банхофсалле 239 Фрайбург им Брайсгау Германия 79758 Адрес изготовителя ООО Современный Садовник ул Свердлова д 3 г Красноармейск Московская обл Россия 141290 14
