Sungarden MF 360 R [2/14] Основные технические характеристики

Содержание

• Sungarden 1
• Мотоблок 1
• Комплект поставки 2
• Меры безопасности использование мотоблока по назначению 2
• Назначение 2
• Основные технические характеристики 2
• Сохранение окружающей среды и сбор всех от работанных материалов 2
• Уважаемый покупатель 2
• Расположение основных частей мотоблока 3
• Рис 1 3
• Основные правила техники безопасности 4
• Правила техники безопасности при работе мо тоблока с установленной насадкой 4
• Правила техники безопасности при работе с двигателем 4
• Устройства обеспечения безопасности 4
• Нимание 6
• Подготовка мотоблока к работе 6
• Подсоединение насадки 6
• Регулировка тросика сцепления и привода ко лес см рис 4 6
• Установка рукоятки управления в рабочее по ложение 6
• Заполнение топливного бака бензином 7
• Заправка картера двигателя маслом 7
• Подготовка двигателя к работе 7
• Проверка уровня масла в коробке передач 7
• Проверка уровня масла в сцеплении 7
• Запуск двигателя 8
• Запуск и остановка двигателя 8
• Нимание 8
• Остановка двигателя 8
• Остановки двигателя 8
• Работа с мотоблоком 8
• Скоба блокирующая рычаги сцепления и пускового выключателя 8
• Изменение направления и скорости движения 9
• Культивация при использовании насадки культиватора 9
• Нимание 9
• Рычаг дистанционного управления дроссельной заслонкой рычаг привода колес 9
• Скоба 9
• Нимание 10
• Очистка поверхности при использовании на садки снегоуборщика 10
• Очистка поверхности при использовании на садки щетки 10
• Работа на склонах 10
• Сенокосилки 10
• Скашивание при использовании насадки 10
• Складывание рукоятки управления 10
• Транспортирование на длинные расстояния 10
• Транспортирование транспортирование на короткие дистанции 10
• Нимание 11
• Техническое обслуживание 11
• Замена масла в картере двигателя см рис 14 12
• Нимание 12
• Обслуживание двигателя 12
• Обслуживание коробки передач и сцепления 12
• Очистка мотоблока авнимание 12
• Iк двигателю 13
• Гарантийные обязательства 13
• Обслуживание воздушного фильтра 13
• Отверстия сцепления 13
• Пробка сливного 13
• Пробка сливною отверстия коробки передач 13
• Проверка давления в шинах колес 13
• Проверка свечи зажигания 13
• Возможные неисправности и методы их устранения 14
• Нимание 14
• Хранение 14

Похожие устройства

• Ardo A 5640 G6 WHITE Инструкция по эксплуатации
• Vitek VT-1977 Инструкция по эксплуатации
• Miele DA 428 EXT Инструкция по эксплуатации
• Атлант ХМ-6021-031 Инструкция по эксплуатации
• Smeg KTS75 Инструкция по эксплуатации
• Electrolux EOB63100 X Инструкция по эксплуатации
• Каскад Б6-08-02-01 Инструкция по эксплуатации
• Ardo C 60E EF INOX Инструкция по эксплуатации
• Miele DA 428 Инструкция по эксплуатации
• Vitek VT-1979 Инструкция по эксплуатации
• Атлант МХМ-2819-90 Инструкция по эксплуатации
• Smeg KSEG54X Инструкция по эксплуатации
• Electrolux EOB53202X Инструкция по эксплуатации
• Daishin SGB 4001 Ha Инструкция по эксплуатации
• Patriot -Garden T 9.5/1350 2FB DE Detroit Инструкция по эксплуатации
• Miele DA 424-4 EXT Инструкция по эксплуатации
• Polaris 1524DM Инструкция по эксплуатации
• Ardo A 5540 EB INOX Инструкция по эксплуатации
• Smeg KSEG7-1 Инструкция по эксплуатации
• Electrolux EOC55100 X Инструкция по эксплуатации

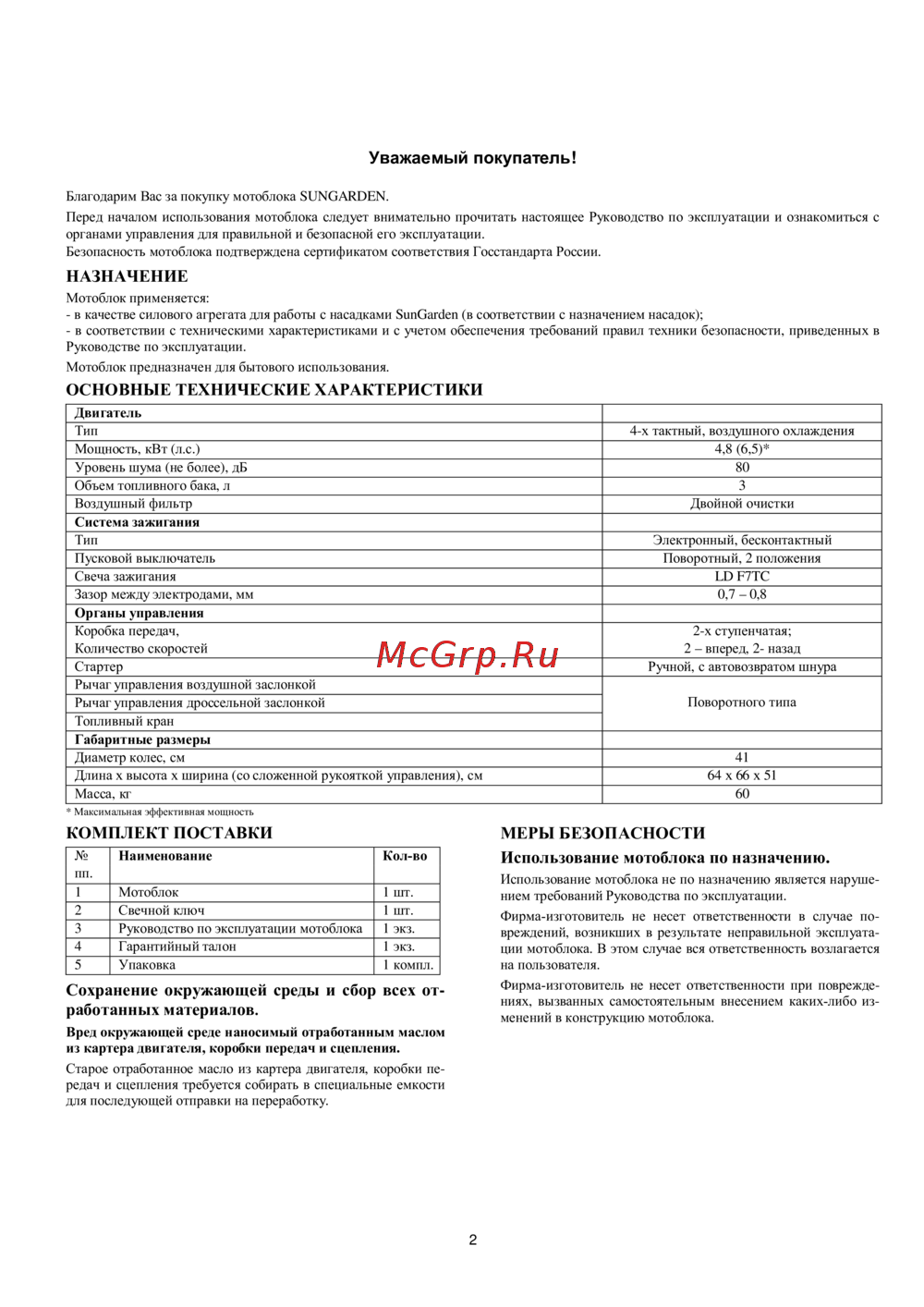

Уважаемый покупатель Благодарим Вас за покупку мотоблока SUNGARDEN Перед началом использования мотоблока следует внимательно прочитать настоящее Руководство по эксплуатации и ознакомиться с органами управления для правильной и безопасной его эксплуатации Безопасность мотоблока подтверждена сертификатом соответствия Госстандарта России НАЗНАЧЕНИЕ Мотоблок применяется в качестве силового агрегата для работы с насадками БипОагбеп в соответствии с назначением насадок в соответствии с техническими характеристиками и с учетом обеспечения требований правил техники безопасности приведенных в Руководстве по эксплуатации Мотоблок предназначен для бытового использования ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Двигатель Тип Мощность кВт л с Уровень шума не более дБ Объем топливного бака л Воздушный фильтр 4 х тактный воздушного охлаждения 4 8 6 5 80 3 Двойной очистки Система зажигания Тип Пусковой выключатель Свеча зажигания Зазор между электродами мм Электронный бесконтактный Поворотный 2 положения 1Д Р7ТС 0 7 0 8 Органы управления Ксробка передач Количество скоростей Стартер Рычаг управления воздушной заслонкой Рычаг управления дроссельной заслонкой Топливный кран 2 х ступенчатая 2 вперед 2 назад Ручной с автовозвратом шнура Поворотного типа Габаригиые размеры Диаметр колес см Длина х высота х ширина со сложенной рукояткой управления см Масса кг 41 64 х 66 х 51 60 Максимальная эффективная мощность КОМПЛЕКТ ПОСТАВКИ пп Наименование Кол во 1 2 3 4 5 Мотоблок Свечной ключ Руководство по эксплуатации мотоблока Гарантийный талон Упаковка 1 шт 1 шт 1 экз 1 экз 1 компл МЕРЫ БЕЗОПАСНОСТИ Использование мотоблока по назначению Использование мотоблока не по назначению является наруше нием требований Руководства по эксплуатации Фирма изготовитель не несет ответственности в случае по вреждений возникших в результате неправильной эксплуата ции мотоблока В этом случае вся ответственность возлагается на пользователя Фирма изготовитель не несет ответственности при поврежде ниях вызванных самостоятельным внесением каких либо из менений в конструкцию мотоблока Сохранение окружающей среды и сбор всех от работанных материалов Вред окружающей среде наносимый отработанным маслом из картера двигателя коробки передач и сцепления Старое отработанное масло из картера двигателя коробки пе редач и сцепления требуется собирать в специальные емкости для последую щей отправки на переработку 2
