03
14
Ru
Подключение кабелей
• Во избежание фонового шума не кладите
подключенные кабели на ресивер.
• Аккуратно выполняйте подключение оптического
кабеля, старайтесь не повредить защитную шторку
оптического разъема.
• Обеспечьте для оптического кабеля свободно
свисающую петлю. Можно повредить кабель об
острые углы.

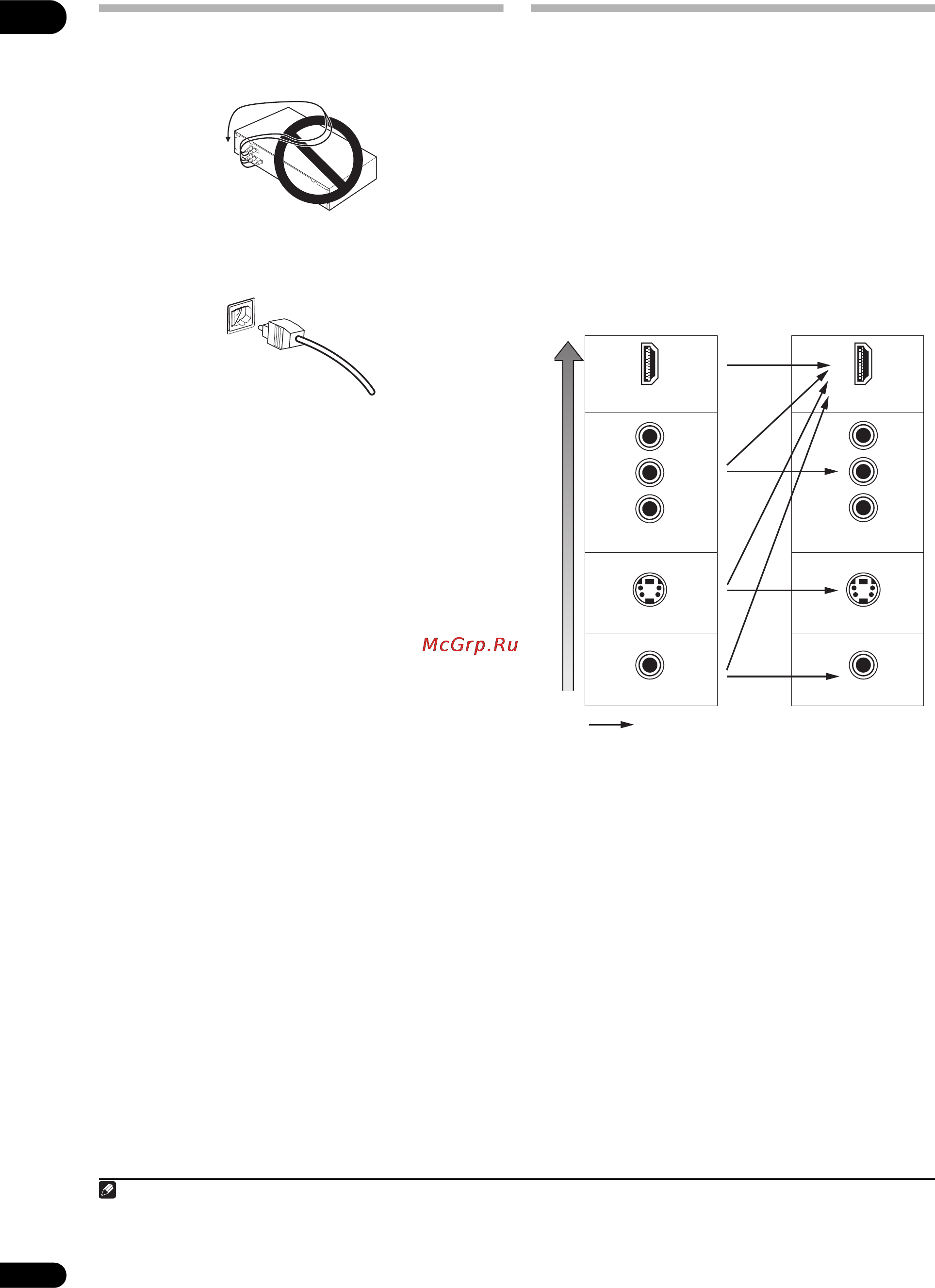

О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает
возможность вывода всех видеоисточников через все
гнездо HDMI OUT. HDMI - единственное исключение:
поскольку понижение данного разрешения невозможно,
при подключении данного видеоисточника, необходимо
подключить монитор/телевизор к видеовыходам HDMI
ресивера.
1
Если для нескольких видеокомпонентов назначена одна и
та же функция входа (см. раздел Меню Input Setup на
стр. 65) преобразователь устанавливает приоритет в
следующем порядке: HDMI, компонентное видео, S-
Video, затем композитное видео (в таком порядке).
• Для обеспечения оптимальных рабочих
характеристик видео, THX рекомендует отключить
(установить на OFF) цифровое преобразование
видеосигнала (Digital Video Conversion) (в
Настройка видеоопций на стр. 70).
Примечание
1• Если видеосигнал не появляется на используемом телевизоре или телевизоре с плоским экраном, попробуйте отрегулировать настройки разрешения
используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые видеоприставки) имеют разрешение, преобразование
которого невозможно. В таком случае, попытайтесь переключить Digital Video Conversion (в Настройка видеоопций на стр.70) на OFF.
• Видеовход ZONE 2 также может быть преобразован. Подробнее, см. раздел Настройка вид
еоопций на стр. 70.
HDMI IN
S-VIDEO IN
VIDEO IN
HDMI OUT
S-VIDEO
MONITOR OUT
VIDEO
MONITOR OUT
COMPONENT VIDEO IN COMPONENT VIDEO
MONITOR OUT
Y
P
B
P
R
Y
P
B
P
R
Улучшение качества картинки
Терминал для подключения
с исходным устройством
Терминал для подключения с
телевизионным монитором
Возможность вывода видеосигналов
VSX-1018AH_HY_RU.book 14 ページ ２００８年４月２４日 木曜日 午後８時２１分
