1 Соедините цифровой аудиовыход
коаксиального типа
1
используемого цифрового
компонента со входом
COAXIAL IN 2
(
CD
).
Для подключения используйте коаксиальный кабель.
2 Для подключения записывающего
оборудования соедините выход оптического типа
DIGITAL
с цифровым входом рекордера.
Для подключения OPTICAL OUT, используйте
оптический кабель.
2
О декодере WMA9 Pro
Данный ресивер оборудован встроенным декодером
Windows Media™ Audio 9 Professional
3
(WMA9 Pro),
поэтому возможно воспроизведение аудиосигнала с
кодированием WMA9 Pro при помощи коаксиального или
оптического цифрового подключения при подключении к
проигрывателю, совместимому с WMA9 Pro. Однако
подключенный ПК, проигрыватель DVD, приставка и т.д.
должны выводить аудиосигнал в формате WMA9 Pro
через коаксиальный или оптический цифровой выход.

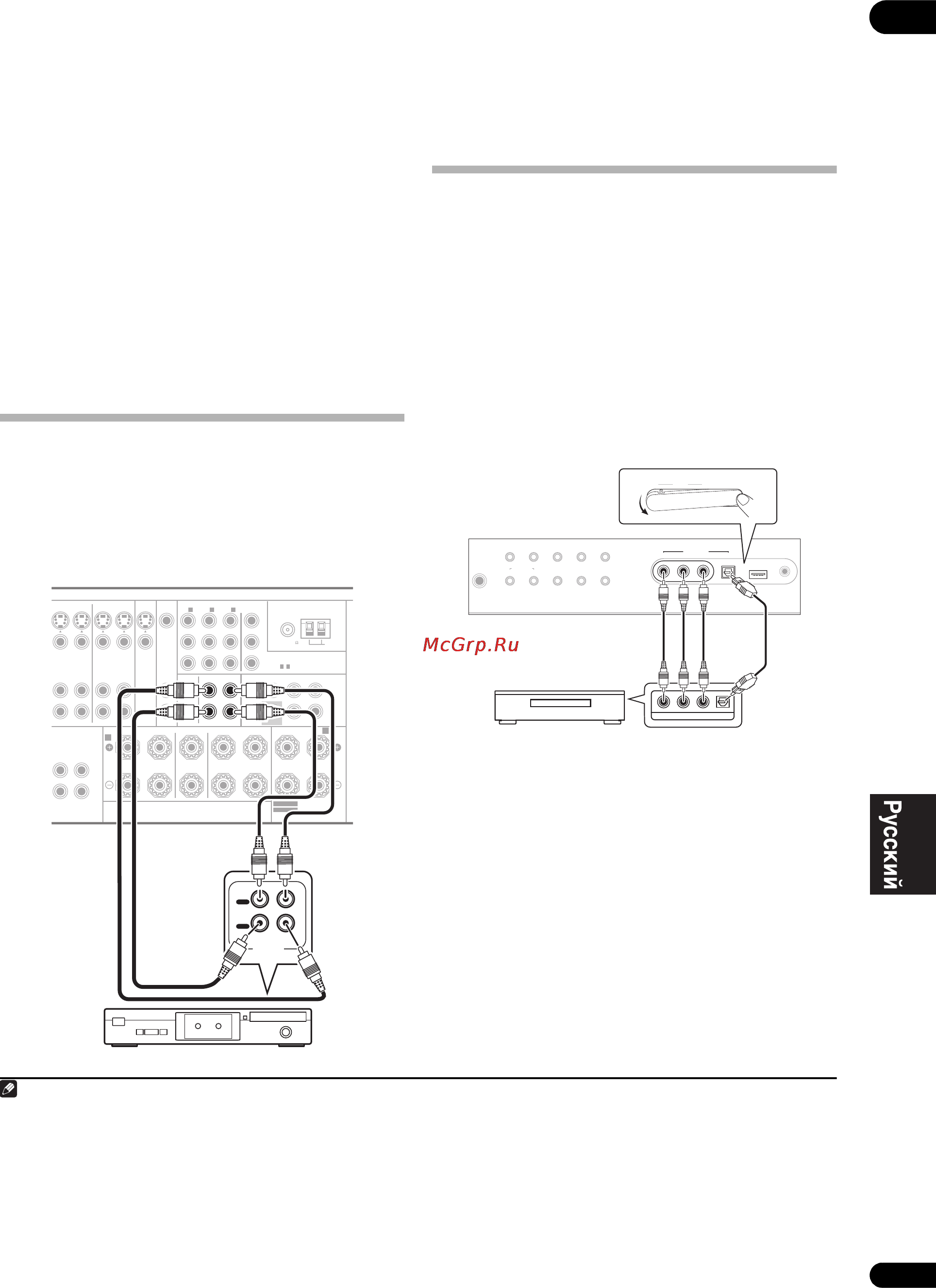

Подключение аналоговых
аудиоисточников
Данный ресивер оснащен двумя стереофоническими
входами только для аудиосигналов. Один из данных
входов (CD-R) имеет соответствующие выходы для
использования с аудиорекордерами.
• Соедините аналоговые аудиовыходы
источника с одним из аудиовходов (
AUDIO
).
Подключите с помощью стереофонического аудиокабеля
RCA/гнездо звукоснимателя.
• Если подключается магнитофон, MD-рекордер и т.д.,
соедините аналоговые аудиовыходы (OUT) ресивера
с аналоговыми аудиовходами устройства.
Подключение компонента к входам на
передней панели
На передней панели ресивера имеются следующие
входы: гнездо композитного видео (VIDEO),
стереофонические аналоговые аудиовходы (AUDIO L/R)
и оптический цифровой аудиовход (DIGITAL IN). Эти
подключения можно использовать для любых
компонентов аудио/видео, но они особенно удобны для
использования с переносными устройствами, такими как,
видеокамеры, игровые видеоприставки и переносное
аудио/видеооборудование.
• Нажмите на выступ PUSH OPEN для дос
тупа к
видеоразъемам передней панели.
• Выберите эти входы, нажав VIDEO или с помощью
INPUT SELECT (на пульте дистанционного
управления) для выбора пункта VIDEO.
Примечание
1• Если на цифровом компоненте имеется только оптический цифровой выход, его можно соединить с одним из оптических входов на данном ресивере с
помощью оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню Input Setup на
стр. 65).
• Цифровые выходы других компонентов можно подключить к любым свободным цифровым аудиовходам ресивера. Эти входы мож
но назначить при
настройке ресивера (см. также раздел Меню Input Setup на стр. 65).
2 Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников ниже.
3• Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Microsoft в США
и/или других странах.
• При использован
ии WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звучанием. Учтите, что частота дискретизации
источников формата WMA9 Pro 96 кГц снижается до 48 кГц.
A
I CH IN
SPEAKERS
B
CD CD-R
ANTENNA
PRE OUT
DVR1
IN IN IN
Y
P
B
P
R
INOUT
OUT
DVR2 ZONE 2
IN
INOUT
MONITOR
OUT
MONITOR
OUT
FM UNBAL 75
COMPONENT VIDEO
OUT
OUT
OUT OUT
FRONT CENTER
FRONT CENTER SURROUND SURROUND BACK /
RLRLR
SURROUND
SURROUND BACK
SURROUND SURROUND BACK
(Single)
1
IN
2
IN
3
IN
ASSIGNABLE
31 -
AM LOOP
SELECTABLE SEE INSTRUCTION MANUAL
SELECTABLE
VOIR LE MODE D'EMPLOI
L
(Single)
SUBWOOFER
CD-R
IN
OUT
PLAY
OUT
IN
REC
R L
AUDIO IN/OUT
VSX-1018AH
Магнитофон, др.
PHONES
AUTO SURR/
STREAM DIRECT
HOME
THX
STANDARD
SURROUND
ADVANCED
SURROUND
STEREO/
A.L.C.
ST
+
ST
–
SPEAKERSON/OFFCONTROL
MULTI-ZONE
MCACC
SETUP MIC
iPod DIRECT
USB
DIGITAL INAUDIO RLVIDEO
VIDEO
INPUT
iPod DIRECT
USB
DIGITAL INAUDI O RLVIDEO
VIDEO
INPUT
VIDEO OUTPUT
DIGITAL OUT
PUSH
OPEN
MCACC
SETUP MICDIGITAL INAUDIO RLVIDEO
VIDEO
INPUT
iPod DIRECT
USB
Телевизионная игра, видеокамера, др.
