03
18
Ru
3 Если устройство способно выводить
цифровые аудиосигналы, соедините цифровой
аудиовыход оптического типа
1
рекордера со
входом
OPTICAL IN 2
(
DVR1
).
Для подключения используйте оптический кабель.
2
• Для второго рекордера используйте входы OPTICAL
IN 3 (DVR2).

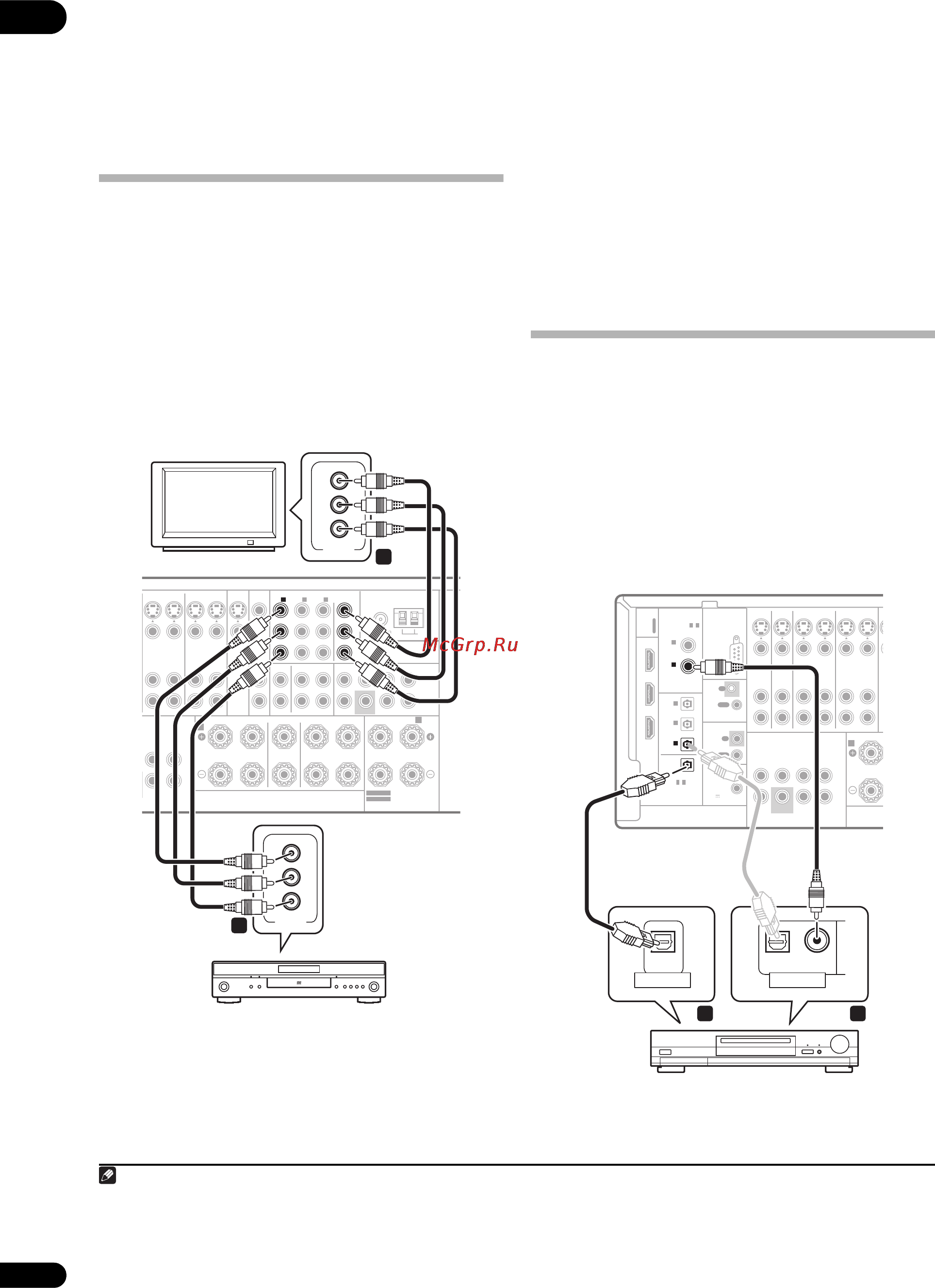

Использование компонентных
видеогнезд
По сравнению с композитным видео или S-Video
компонентное видео обеспечивает значительно более
высокое качество изображения. Также можно
воспользоваться преимуществами видео с прогрессивной
разверткой (если, источник сигнала и телевизор
поддерживают этот формат), что обеспечивает очень
устойчивое изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с
прогрессивной разверткой, можно в документации к
телевизору и комп
оненту-источнику видеосигнала.
1 Соедините выходы компонентного видео
источника с набором входов
ASSIGNABLE
COMPONENT VIDEO
.
Установите соединение при помощи тройного
видеокабеля компонентного видео.
• Поскольку их можно назначать, не важно, какие
видеовходы компонентов используются для каких
источников. После завершения подключения всего
оборудования, потребуется назначить компонентные
видеовходы—см. раздел Меню Input Setup на стр. 65.
2 Подключите гнезда
COMPONENT VIDEO
MONITOR OUT
со входами компонентного видео
телевизора или монитора.
Для соединения используйте тройной видеокабель
компонентного видео.
Подключение цифровых
аудиоисточников
Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые
аудиокомпоненты как для воспроизведения, так и для
создания цифровых записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников на стр. 19.
Примечание
1• Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).
• Если используемый видеокомпонент не имеет цифрового аудиовыхода, данный шаг можно пропустить.
2 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой ег
о вход подключен к рекордеру (см. также раздел Меню Input
Setup на стр. 65).
SELECTABLE SEE INSTRUCTION MANUAL
SELECTABLE
VOIR LE MODE D'EMPLOI
L
(Single)
SUBWOOFER
A
TI CH IN
SPEAKERS
B
CD CD-R
ANTENNA
PRE OUT
DVR1
IN IN IN
Y
P
B
P
R
INOUT
OUT
DVR2 ZONE 2
IN
INOUT
MONITOR
OUT
MONITOR
OUT
FM UNBAL 75
COMPONENT VIDEO
OUT
OUT
OUT OUT
FRONT CENTER
FRONT CENTER SURROUND SURROUND BACK /
RLRLR
SURROUND
SURROUND BACK
SURROUND SURROUND BACK
(Single)
1
IN
2
IN
3
IN
ASSIGNABLE
31 -
AM LOOP
Y
MONITOR
OUT
COMPONENT VIDEO
1
IN
Y
P
B
P
R
Y
P
B
P
R
COMPONENT
VIDEO
Y
P
B
P
R
COMPONENT
VIDEO
2
1
VSX-1018AH
Телевизор
Проигрыватель DVD
A
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
OPTICAL
RS-232C
MULTI CH IN
SPEAKERS
DVD TV SAT DVR1
CON-
TROL
IR
ZONE2
1
2
12 V TRIGGER
HDMI
OUT
OUT
BD IN
3
3
1 -
IN
(DVR2)
2
IN
(DVR1)
1
IN
IN
(TV SAT)
1
IN
AUDI O
L
R
L
R
IN
IN
IN IN
IN
INOUT
OUT
DVR2
IN
INOUT
MO
OUT
FRONT
F
R
CENTER
SURROUND
SURROUND BACK
VIDEO
(DVD)
2
IN
(CD)
OUT
OUT
IN
IN
COAXIAL
ASSIGNABLE
21 -
(OUTPUT
12 V TOTAL
50 mA MAX)
S-
VIDEO
SUBWOOFER
OUT
3
IN
(DVR2)
2
IN
(CD)
OPTICAL
COAXIAL
OPTICAL COAXIAL
DIGITAL OUT
OPTICAL
DIGITAL IN
12
VSX-1018AH
CD-R,
MD, DAT,
др.
