03
21
Ru

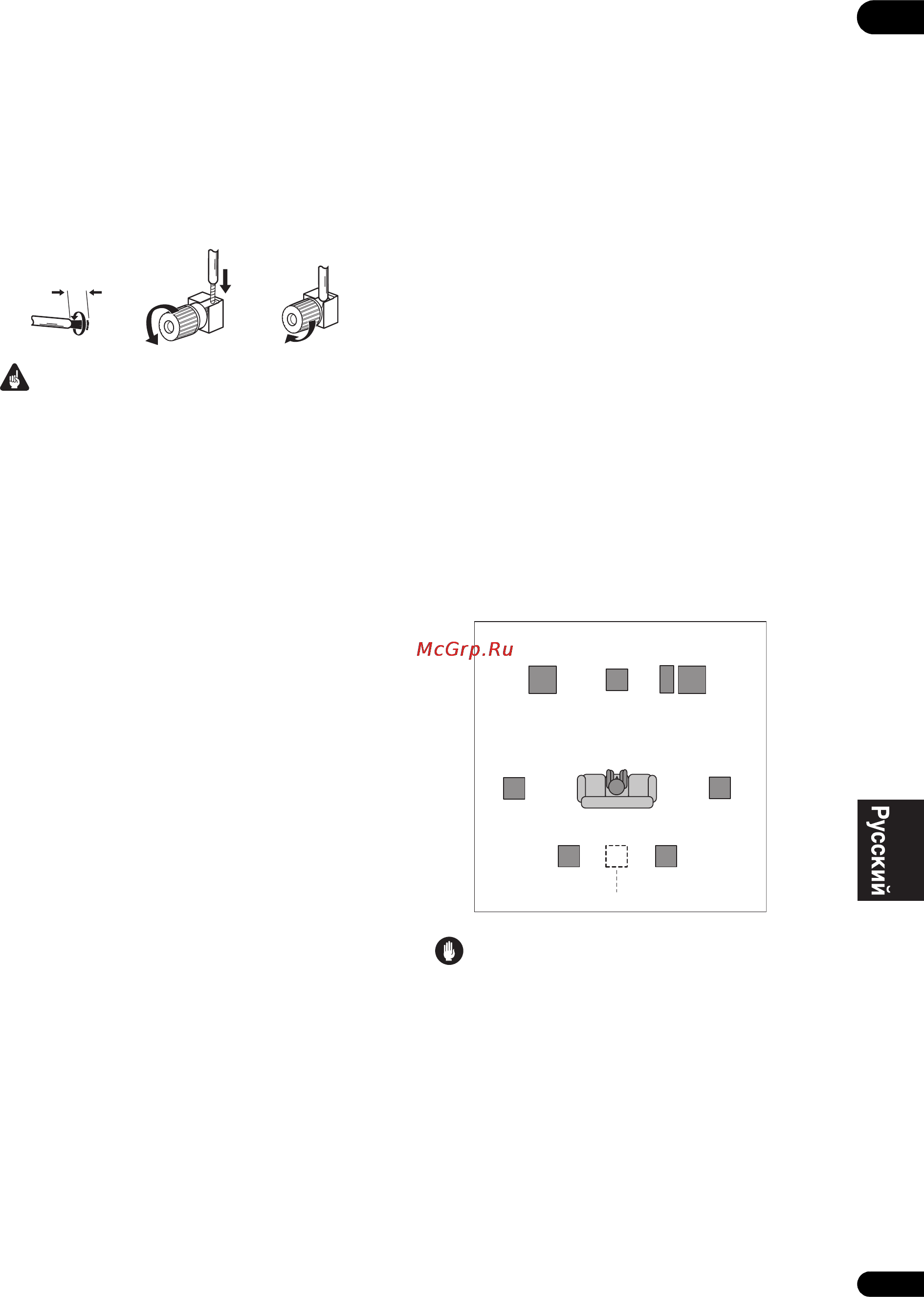

Подключение зачищенным проводом
Убедитесь в том, что кабель громкоговорителя, который
вы собираетесь использовать, подготовлен
соответствующим образом, и с обоих его концов на 10 мм
удалена изоляция, а оголенные жилы провода скручены
(рис. A).
Для подключения терминала, ослабьте терминал на
несколько оборотов до появления пространства,
достаточного для того, чтобы вставить в него оголенный
провод (рис. Б). Встави
в провод, затяните терминал,
чтобы провод был надежно зажат (рис. В).
Важное предупреждение
• О подключении противоположных концов кабелей
громкоговорителей к самим громкоговорителям см.
документацию к ним.
• В разделе Другие подключения на стр. 51 подробно
рассказано о других схемах подключения
громкоговорителей, например, акустической системе
B (стр. 55), подключении к разным усилителям и
двухпроводном подключени
и (стр. 56).
• При использовании низкочастотного
громкоговорителя, сертифицированного THX,
используйте гнездо THX INPUT на низкочастотном
громкоговорителе (если он имеет такое гнездо) или
установите переключатель фильтра на
низкочастотном громкоговорителе в положение THX.
Расположение громкоговорителей
На качество звучания очень сильно влияет расположение
громкоговорителей в комнате. Следующие инструкции
помогут вам достичь наилучшего результата звучания
акустической системы.
• Низкочастотный громкоговоритель можно поставить
на пол. Оптимальным вариантом является
расположение остальных громкоговорителей
приблизительно на уровне уха. Не рекомендуется
ставить громкоговорители (кроме низкочастотного)
на пол или монтировать их высоко на стене.
• Дл
я получения наилучшего стереоэффекта поместите
передние громкоговорители на расстоянии 2 м до 3 м
друг от друга и на равном расстоянии от телевизора.
• В случае расположения громкоговорителей около
телевизора рекомендуется использовать
громкоговорители магнитозащищенного типа, во
избежание возможных помех, таких как изменение
цвета изображения при включении телевизора. Если
громкоговорителей магнитозащищенного типа нет, и
на экр
ане телевизора заметно искажение цветов,
отодвиньте громкоговорители от телевизора.
• Если используется центральный громкоговоритель,
разместите передние громкоговорители под большим
углом. Если нет – под меньшим углом.
• Расположите центральный громкоговоритель под
телевизором или над ним, чтобы звучание
центрального канала исходило от экрана телевизора.
Убедитесь также в том, что центральный
громкоговоритель не пересекает ли
нию,
образованную выступающими краями левого и
правого громкоговорителей.
• Лучше всего поверните громкоговорители в
направлении места слушателя. Угол зависит от
размера помещения. Для более просторных
помещений используйте меньший угол.
• Громкоговорители объемного звучания и задние
громкоговорители объемного звучания следует
размещать на высоте 60 см дo 90 см над уровнем уха
слушателя с небольшим накл
оном вниз. Убедитесь в
том, что громкоговорители не направлены навстречу
друг другу. При воспроизведении дисков DVD-Audio
громкоговорители должны быть расположены сзади
ближе к слушателю, чем при воспроизведении в
режиме домашнего кинотеатра.
• Старайтесь не размещать громкоговорители
объемного звучания от места слушателя дальне, чем
передние и центральные громкоговорители. В
противном случае может произойти осл
абление
эффекта объемного звучания.
• Для получения наилучшего качества объемного
звучания установите громкоговорители, как показано
ниже. Для предотвращения несчастных случаев и
улучшения качества звучания выполняйте надежную
установку всех громкоговорителей.
Предупреждение
• Убедитесь, что все громкоговорители надежно
установлены. При этом не только улучшается
качество звучания, но и уменьшается риск
повреждения устройства или получения травмы в
ре
зультате падения громкоговорителей, вызванного
внешними воздействиями, например
землетрясением.
рис. A рис. Брис. В
10 mm
Центр.
Низкочастотный
громкоговоритель
Передний
левый
Передний
правый
Левый
объемного
звучания
Правый
объемного
звучания
Место слушателя
Один задний громкоговоритель объемного звучания
Левый
задний
объемного
звучания
Правый
задний
объемного
звучания
