Подсоединение вашего оборудования
03
10
Ru
Подсоединение DVD проигрывателя и ТВ

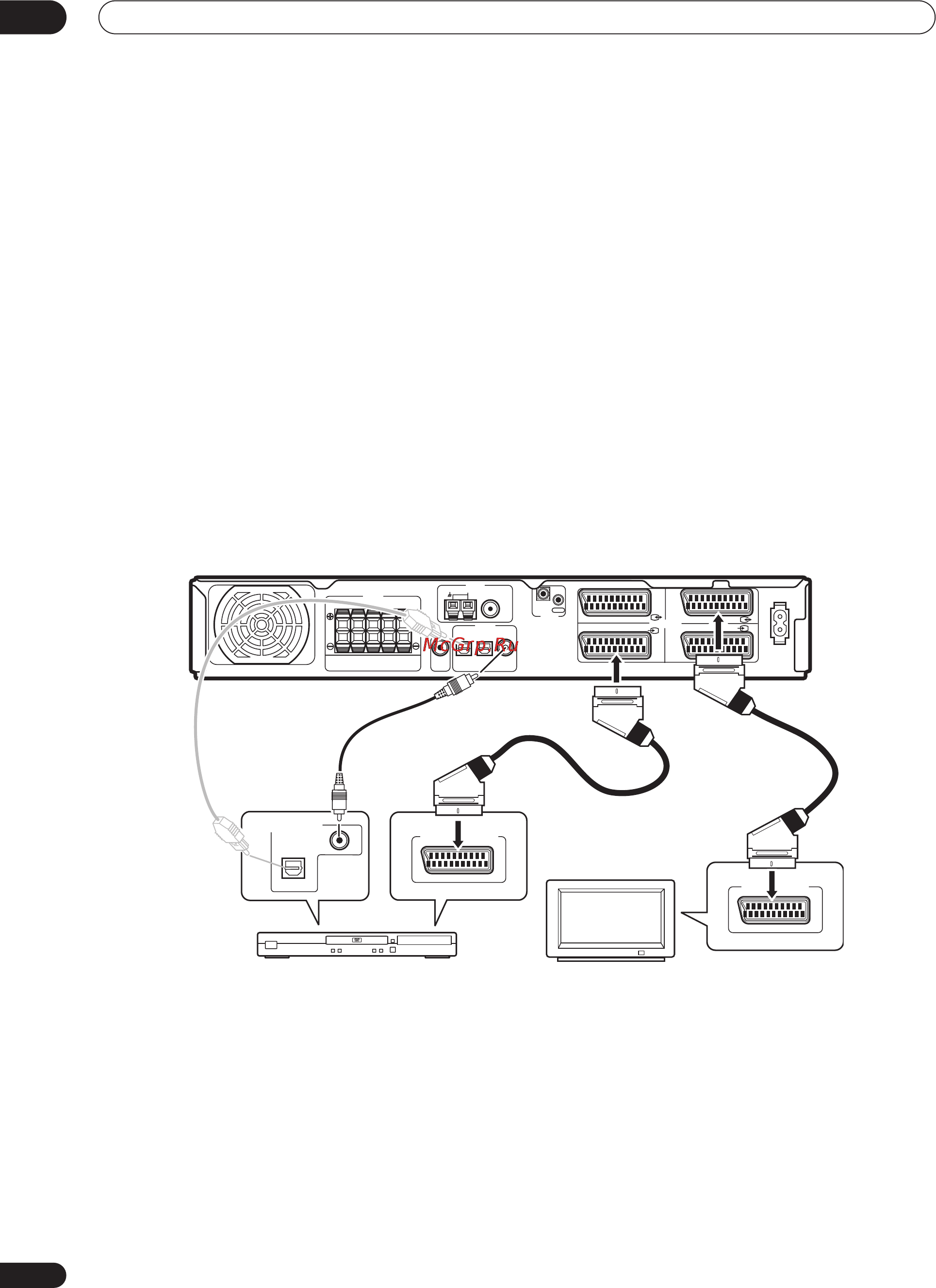

Следуйте нижеследующим указаниям, сверяясь с
иллюстрацией, чтобы подсоединить ваш DVD
проигрыватель и ТВ к приемнику.
1 Используйте SCART шнур, чтобы подсоединить
DVD IN AV соединитель к AV соединителю на вашем
DVD проигрывателе.
Таким образом вы сможете передавать видео и аналог
стерео аудио сигналы с вашего DVD проигрывателя на
этот приемник.
2 Используйте коаксиальный дигитальный аудио
кабель, чтобы подсоединить DVD (STB) COAX гнездо
к коаксиальному дигитальному аудио выходу на
вашем DVD проигрывателе.
Это соединение передает стерео и мультиканальное
дигитальное аудио.
Если ваш DVD проигрыватель не снабжен гнездом
коаксиального дигитального аудио вывода, вы можете
использовать оптическое соединение к STB(DVD) OPT1
гнезду. Однако, поскольку по умолчанию этот ввод
направлен на STB вход, вам будет необходимо
перенаправить его на DVD ввод перед тем, как мочь
использовать его. После того, как вы произвели все
остальные соединения см. Установка оптического ввода
на стр. 32 для более подробной информации об этом.
3 Используйте SCART шнур, чтобы подсоединить
DVR/TV IN/OUT AV соединитель к AV соединителю на
вашем ТВ.
Это соединение передает видео и аналог стерео аудио
между приемником и вашим ТВ.
• Если вы хотите подсоединить дигитальный видео
рекордер между этим приемником и вашим ТВ см.
Подсоединение других видео компонентов на стр. 12.
• Если ваш ТВ снабжен встроенным дигитальным ТВ
модулем, см. также Подсоединение ТВ со
встроенным дигитальным ТВ модулем.
Подсоединение ТВ со встроенным дигитальным ТВ модулем
Если ваш ТВ снабжен встроенным дигитальным ТВ
модулем, вы можете подсоединить дигитальный аудио
вывод к этому приемнику, чтобы наслаждаться Dolby
Digital и DTS звуком дигитальных ТВ трансляций.
1 Выполните пункт 3 в Подсоединение DVD
проигрывателя и ТВ выше.
2 Используйте оптический дигитальный аудио
шнур, чтобы подсоединить DVR/TV OPT2 гнездо к
оптичесокму дигитальному аудио выходу на вашем
ТВ.
COAX
CONTROL
AV CONNECTOR
AC IN
DVD IN STB IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
CENTER
L
R
L
R
FRONT SURROUND
SPEAKERS
AV CONNECTOR IN
ТВ
VSX-C301
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
AV CONNECTOR OUT
DVD проигрыватль
