Подсоединение вашего оборудования
03
12
Ru

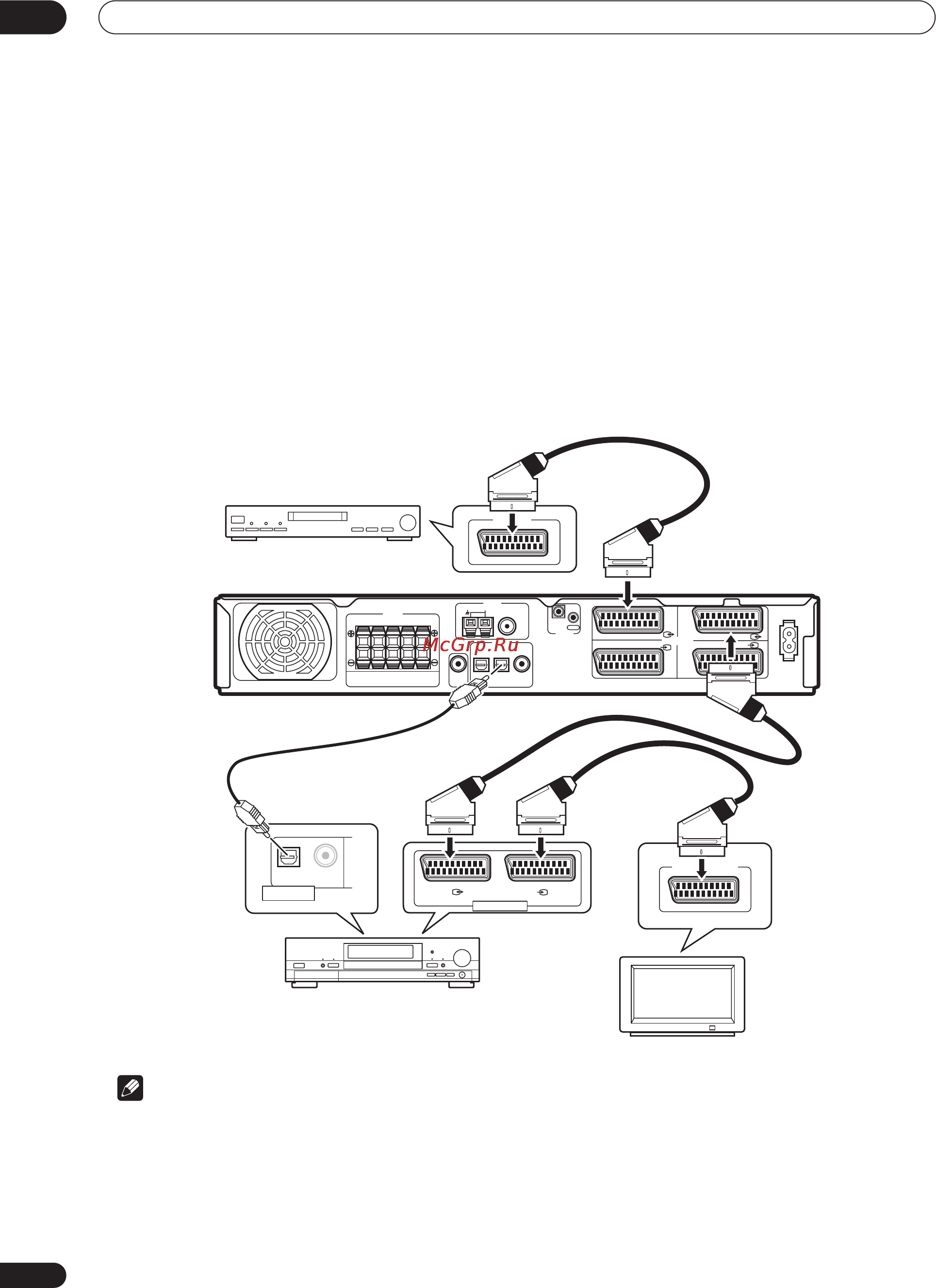

Подсоединение других видео компонентов
VIDEO IN/OUT AV соединитель может быть использован
для VCR или других видео проигрывателей, а также
рекордеров с аналог аудио. DVR/TV IN/OUT AV
соединитель и объединенное дигитальное аудио
соединение (DVR/TV OPT2 гнездо) может быть
использовано с дигитальными видео компонентами,
такими как DVD рекордер, которые могут проигрывать
дигитальные саундтреки.
1 Используйте SCART шнур, чтобы подсоединить
VIDEO IN/OUT AV соединитель к AV соединителю на
вашем VCR (или другом видео компоненте).
Это даст вам возможность проигрывать с и записывать
на VCR (или другой компонент).
2 Используйте SCART шнур, чтобы подсоединить
DVR/TV IN/OUT AV соединитель к AV соединителю на
вашем DVD рекордере (или другом видео
компоненте).
Это даст вам возможность проигрывать с и записывать
на DVR (или другой компонент), в том числе RGB видео.
3 Используйте оптический дигитальный аудио
шнур, чтобы подсоединить DVR/TV OPT2 гнездо к
оптическому дигитальному аудио выходу на вашем
DVD рекордере (или другом видео компоненте).
Это соединение передает стерео и мультиканальное
дигитальное аудио.
• Некоторые ТВ снабжены как RGB так и i/o-Link.A
совместимыми AV соединителями, или одним AV
соединителем, который можно переключать. См.
инструкцию по эксплуатации к вашему ТВ для более
подробной информации. Этот приемник совместим с
обеими форматами, и нету необходимости его
пререключать.
• Когда DVR включен, убедитесь, что он настроен на
правильный ввод таким образом, что аудио/видео с
приемника проходит через него и следует на ТВ.
• Когда приемник отключен от сети питания или
переключен в резервный режим (при этом AV Прямой
режим выключен), возможно, звук, исходящий из
VIDEO IN/OUT AV соединителя и DVR/TV IN/OUT,
будет искажен, если компонент проигрыватется.
COAX
CONTROL
AV CONNECTOR
AC IN
DVD IN STB IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
CENTER
L
R
L
R
FRONT SURROUND
SPEAKERS
AV CONNECTOR
OPTICAL COAXIAL
DIGITAL OUT
VIDEO IN/OUT VIDEO IN/OUT
AV CONNECTOR OUT
TB
AV CONNECTOR IN
VSX-C301
DVR, и т.д.
VCR, и т.д.
Примечание
