Подсоединение вашего оборудования
03
11
Ru

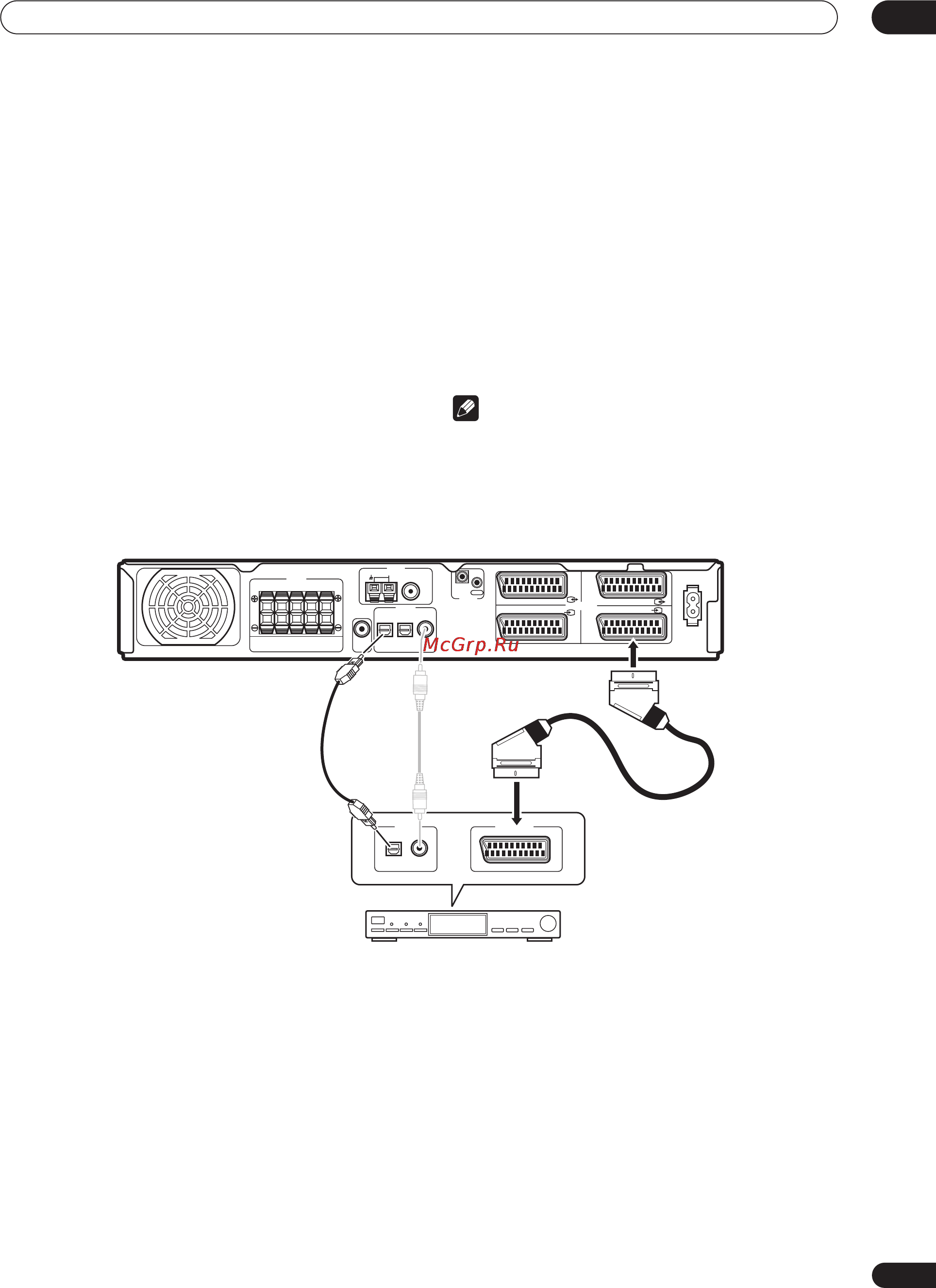

Подсоединение сателитов/кабельного приемника или других
устанавливающихся на верхней крышке приборов (STB)
Сателиты кабельные приемники,а также наземные
дигитальные ТВ модули – это примеры так званных
‘устанавливающихся на верхней крышке приборов’
(STB).
1 Используйте SCART шнур, чтобы подсоединить
STB IN AV соединитель к AV соединителю
устанавливающегося на верхней крышке
компонента.
Это соединение передает видео и аналог стерео аудио
сигналы с устанавливающегося на верхней крышке
компонента на этот приемник.
2 Используйте оптический дигитальный аудио
шнур, чтобы подсоединить STB(DVD) OPT1 гнездо к
оптическому дигитальному аудио выходу на
устанавливающемся на верхней крышке компоненте.
Это соединение передает стерео и мультиканальное
дигитальное аудио.
Если ваш устанавливающийся на верхней крышке
компонент не снабжен гнездом оптического
дигитального аудио, вы можете использовать
коаксиальное соединение к DVD(STB) COAX гнезду.
Однако, поскольку по умолчанию этот ввод направлен на
DVD ввод, вам необходимо перенаправить его на STB,
перед тем, как начать использовать. После произведения
всех подсоединений см. Настройки коаксиального ввода
на стр. 32 для получения более подробной информации
об этом.
• Если ваш сателит/кабельный приемник не снабжен
дигитальным аудио выводом, упустите пункт 2 выше.
Примечание
COAX
CONTROL
AV CONNECTOR
AC IN
DVD IN STB IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
CENTER
L
R
L
R
FRONT SURROUND
SPEAKERS
DIGITAL OUT AV CONNECTOR OUT
VSX-C301
STB
03_Ru_Connecting_up.fm Page 11 Wednesday, April 16, 2003 9:00 PM
