Гид быстрого начала
01
5
Ru
Глава 1
Гид быстрого начала
Введение
Этот ‘Гид быстрого начала’ покажет вам, как подсоединить
ваши динамики, ТВ и DVD проигрыватель к этому
приемнику, а также поможет вам включить его и проиграть
DVD диски.
Простая настройка
Этот раздел покажет вам, как подсоединить ваши
динамики, бассовый динамик, DVD проигрыватель и ТВ к
этому приемнику, чтобы вы смогли сразу начать
наслаждаться звуком домашнего театра.
Перед тем, как начать, убедитесь, что все компоненты,
которые вы хотите подсоединить, выключены и
отсоединены от сети питания.
Подсоединение динамиков
Этот приемник снабжен терминалами для передних левого
и правого динамиков (L и R на иллюстрации), для
центрального динамика (С) а также двух динамиков
окружения (RS и LS). Минимальная конфигурация
динамиков - это только предние левый/правый динамики,
но мы советуем подсоединить по возможности все пять.
Обратите внимание, что динамики окружения всегда
должны быть подсоединены в паре; не подсоединяйте
только один динамик окружения. Все используемые вами
динамики должны иметь номинальное сопротивление 6-
16Ω.

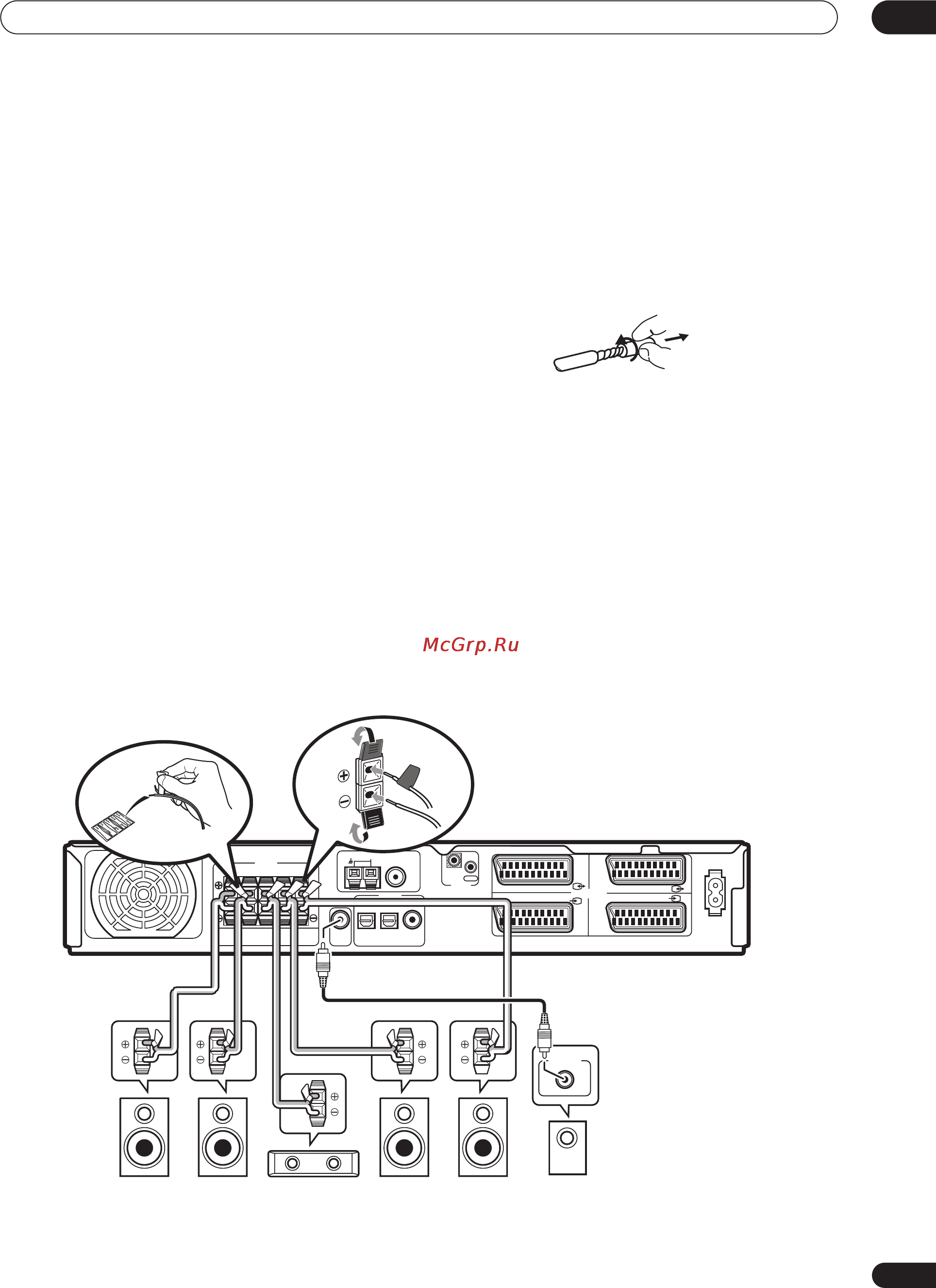

1 Подсоедините ваши динамики к приемнику, как
указано на иллюстрации ниже.
Подготовте шнуры динамика, стянув примерно 1 см.
пластического покрытия с каждого.
Подсоедините передние динамики к FRONT L/R
терминалам, центральный динамик к CENTER; а динамики
окружения к SURROUND L/R терминалам.
Нажмите на затворку, чтобы открыть терминал; вставте
оголенный шнур, а затем отпустите затворку, чтобы
закрепить его.
Для правильного воспроизведения звука важно, чтобы
позитивные и негативные терминалы на приемнике
соответствовали тем же терминалам на динамике. Чтобы
было легче проделать это, наклейте цветные самоклейки
на один конец каждого шнура динамика.
2 Подсоедините мощный бассовый динамик к
SUBWOOFER OUT гнезду, как указано на
иллюстрации ниже.
Используйте стандартный аудио шнур с RCA/Phono
штырями.
COAX
CONTROL
AV CONNECTOR
AC IN
DVD IN STB IN
VIDEO IN/OUT DVR/TV IN/OUT
FM UNBAL 75Ω
AM LOOP
ANTENNA
IN
OUT
SUB
WOOFER
OUT
STB
(DVD)
OPT1
DVR/TV
OPT2
DVD
(STB)
DIGITAL IN
CENTER
L
R
L
R
FRONT SURROUND
SPEAKERS
LINE LEVEL
VSX-C301
R (П) L (Л) C (Ц) RS (ПО) LS (ЛО) SW (БД)
VSX-C301_Ru.book Page 5 Wednesday, April 16, 2003 2:06 PM
