10
SL-10 - Connecting the SL-10
After connecting the Ethernet port, you have to install and configure it. For detailed
instructions on how to install and configure your Ethernet port, see the K-Config
Guide.
Available for download at the Kramer Web site: www.kramerelectronics.com.
4.5 Connecting the K-NET Port

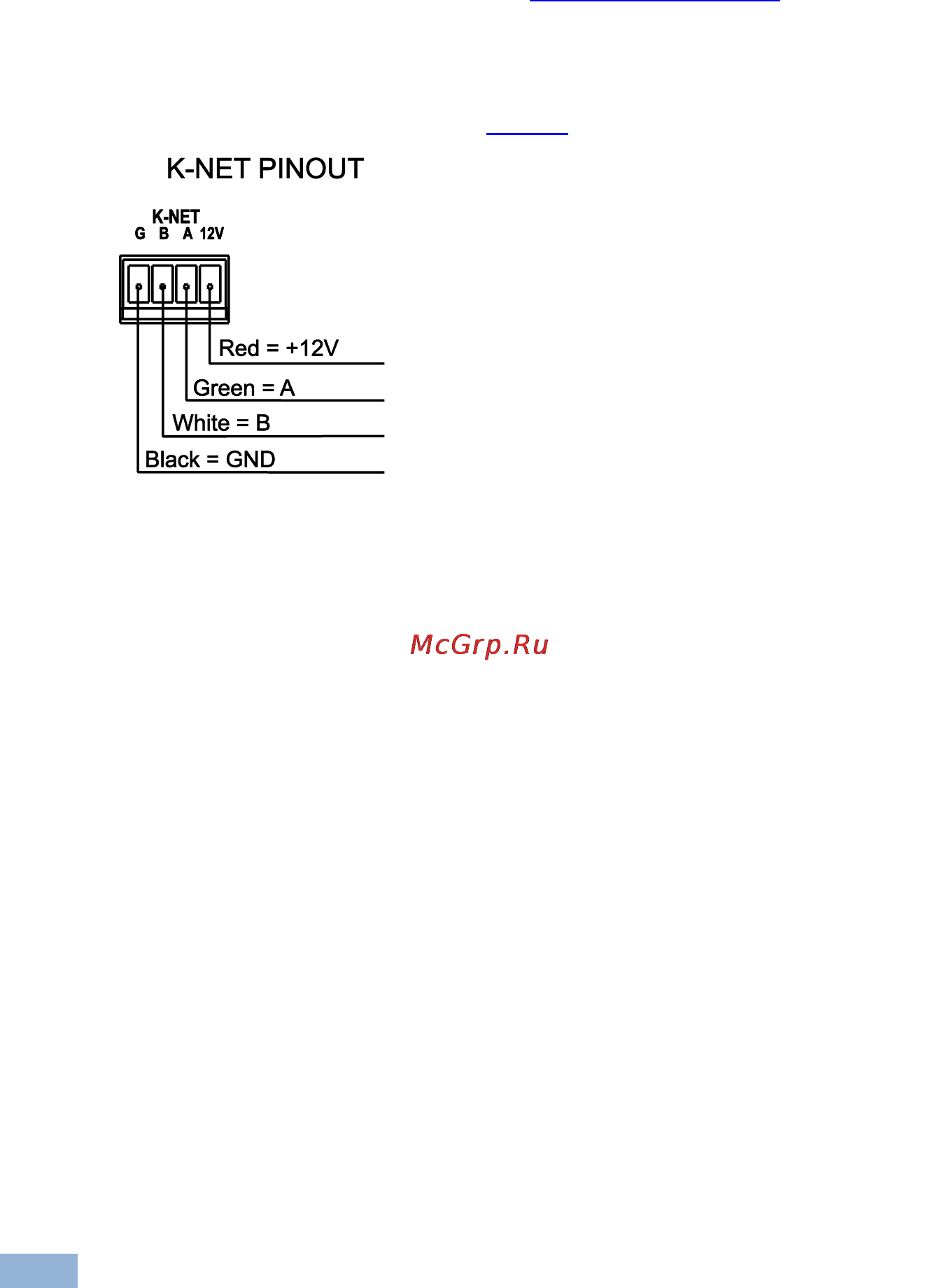

The K-NET port is wired as shown in Figure 5.
Figure 5: K-NET PINOUT Connection
