10 Клиент Wi-Fi WB-1P-LR
2.5 Световая индикация
1

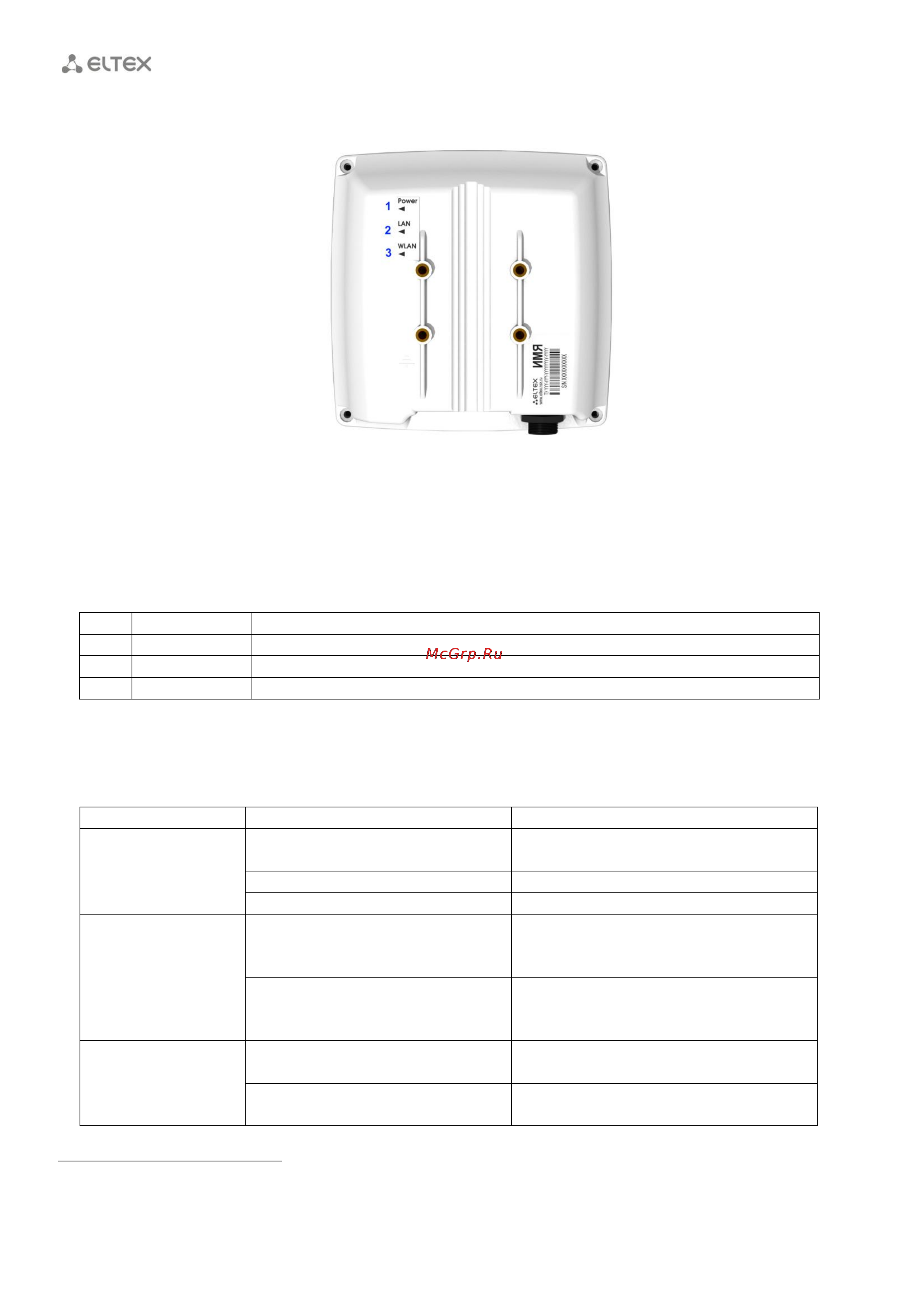

Рисунок 4 - Внешний вид задней панели WB-1P-LR
Текущее состояние устройства отображается при помощи индикаторов расположенных на задней
панели устройства WB-1P-LR. Перечень индикаторов приведен в таблице 2.
Таблица 2 – Описание индикаторов задней панели
№
Индикатор
Описание
1
Power
индикатор питания и статуса работы устройства
2
LAN
индикатор порта LAN-интерфейса
3
WLAN
индикатор WLAN-интерфейса
Перечень состояний индикаторов Power, LAN и WLAN приведен в таблице 3.
Таблица 3 – Световая индикация состояния устройства WB-1P-LR
Индикатор
Состояние индикатора
Состояние устройства
Power
зеленый, горит постоянно
включено питание устройства,
нормальная работа
оранжевый, горит постоянно
отсутствует выход в сеть Интернет
красный, горит постоянно
загрузка устройства
LAN
горит зеленым (10, 100Mbps)/
оранжевым (1000 Mbps)
канал между портом LAN устройства
WB-1P-LR и подключенным
устройством активен
мигает
процесс пакетной передачи данных
между LAN-интерфейсом WB-1P-LR и
подключенным устройством
WLAN
зеленый, мигает часто
Устройство подключено к базовой
станции
зеленый, мигает редко
Устройство не подключено к базовой
станции
1
Для устройств WB-1P-LR исп. М1 нет световой индикации, для устройств WB-1P-LR rev.B световая индикация есть.
