Клиент Wi-Fi WB-1P-LR 17
3.3.3 Подключение сетевого кабеля
Для защиты от коррозии в комплект поставки уcтройства входит ответная часть герметичного
разъема RJ45.

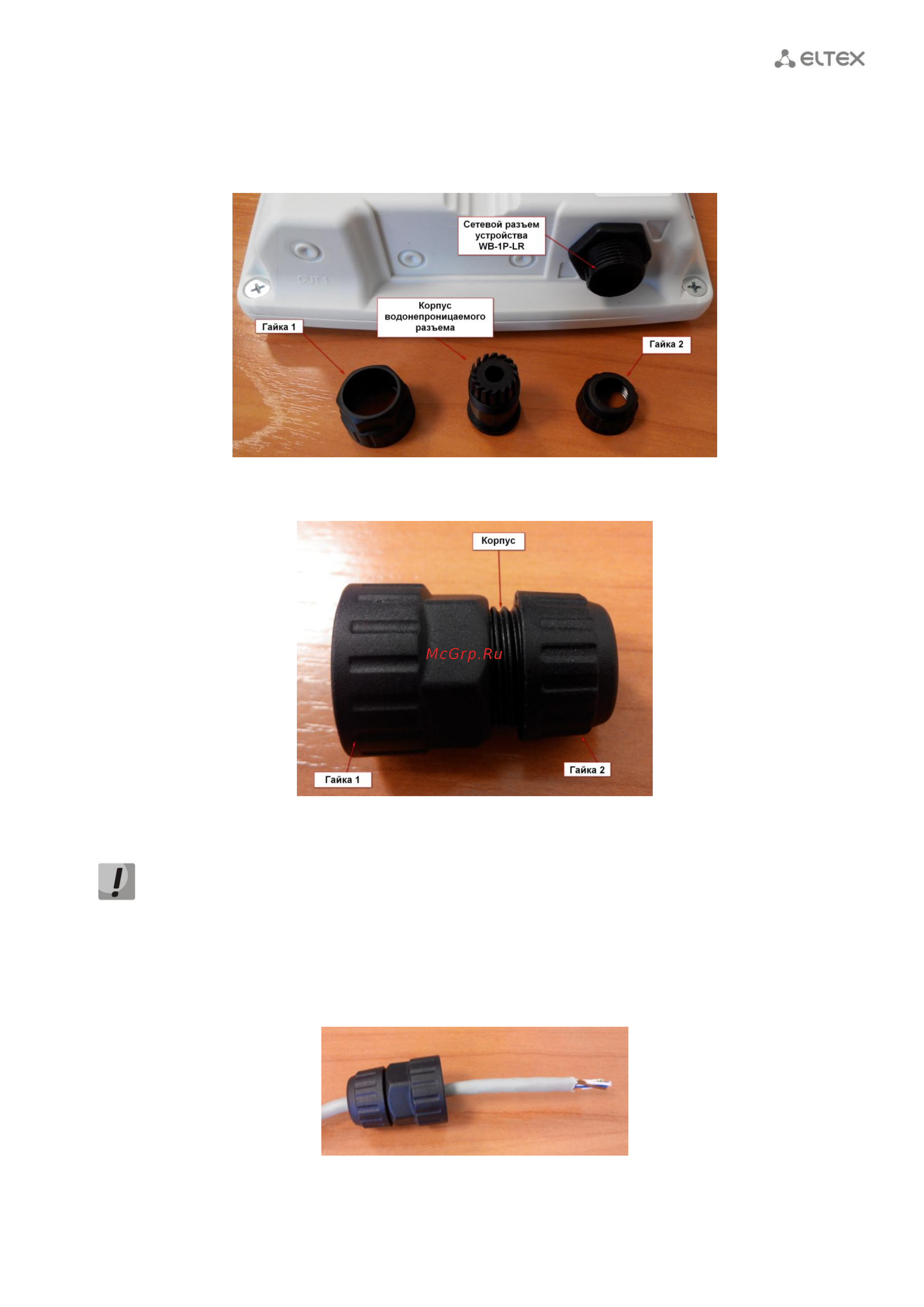

Рисунок 12 – Герметичный разъем RJ45 на устройстве и ответная часть в разобранном виде
Рисунок 13 – Ответная часть герметичного разъема в собранном виде
Установку ответной части разъема на кабель следует проводить до обжимки кабеля.
Пошаговая установка:
1. Вставьте кабель в корпус через гайку 2, как показано на рисунке 14. Для фиксации корпуса на
кабеле затяните гайку 2.
Рисунок 14 – Крепление ответной части на кабеле
