Клиент Wi-Fi WB-1P-LR 9
Масса
M1
не более 0,45 кг
M2
не более 1,05 кг
rev.B
не более 0,45 кг
2.4 Конструктивное исполнение
Устройство WB-1P-LR имеет корпус в промышленном исполнении, выполнена в пластиковом
корпусе. Размер устройства для модификации М1 185x185x65 мм. Размер устройства для модификации
M2 270x270x76 мм. Размер устройства для модификации rev.B 185x185x65 мм.
Внешний вид устройства WB-1P-LR приведен на рисунке 3.
1

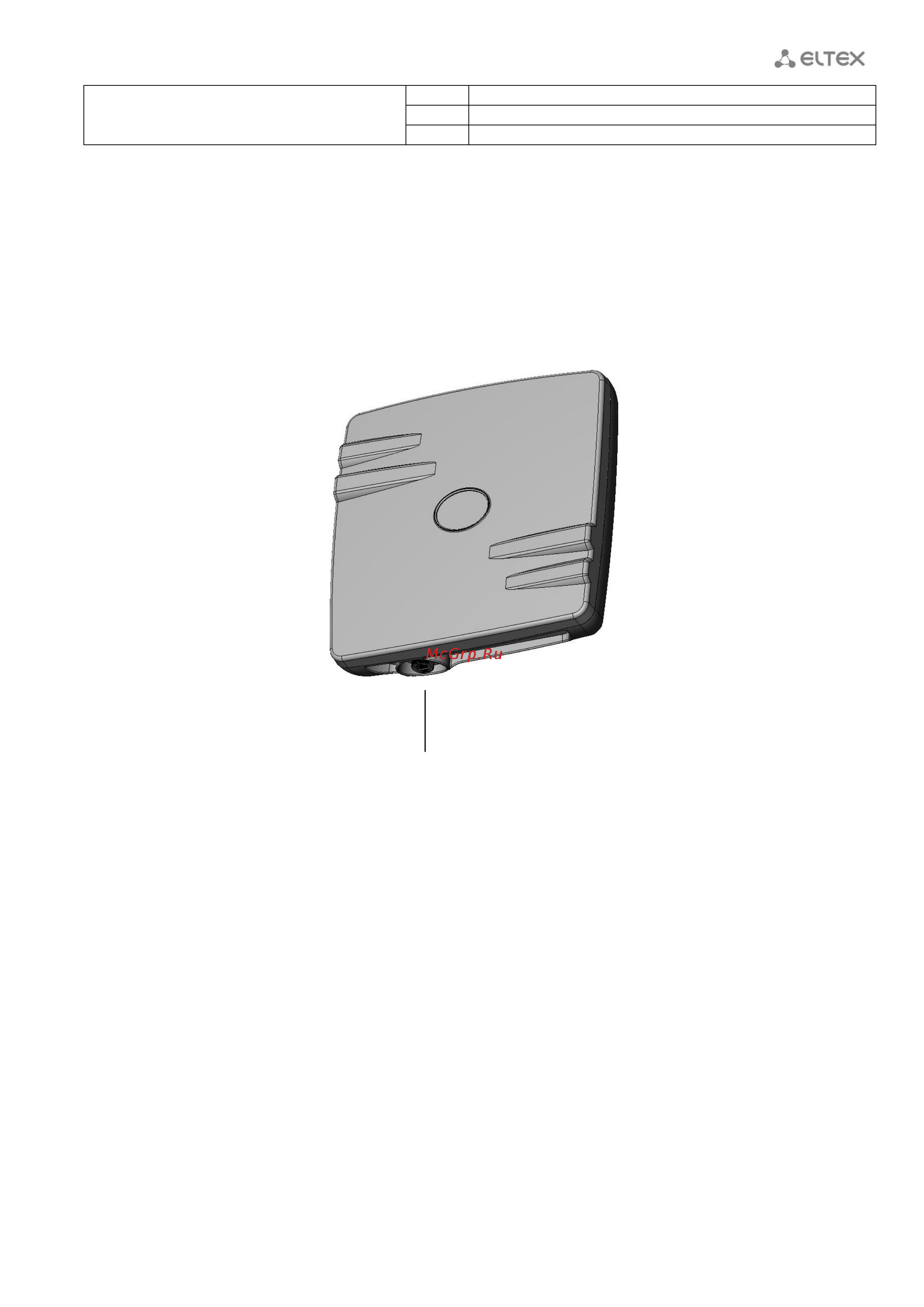

Рисунок 3 – Внешний вид передней панели WB-1P-LR
На панели устройства WB-1P-LR расположен LAN-порт 10/100/1000BASE-T (разъем RJ-45) для
подключения к внешней сети и питания PoE.
