3.3 Монтаж устройства WB-1P-LR

3.3.1 Общая информация

Комплект крепления устройства входит в комплект поставки. При монтаже понадобится гаечный

ключ 10.

Устройство крепится на мачту, соблюдая инструкции по технике безопасности и рекомендации,

приведенные выше.

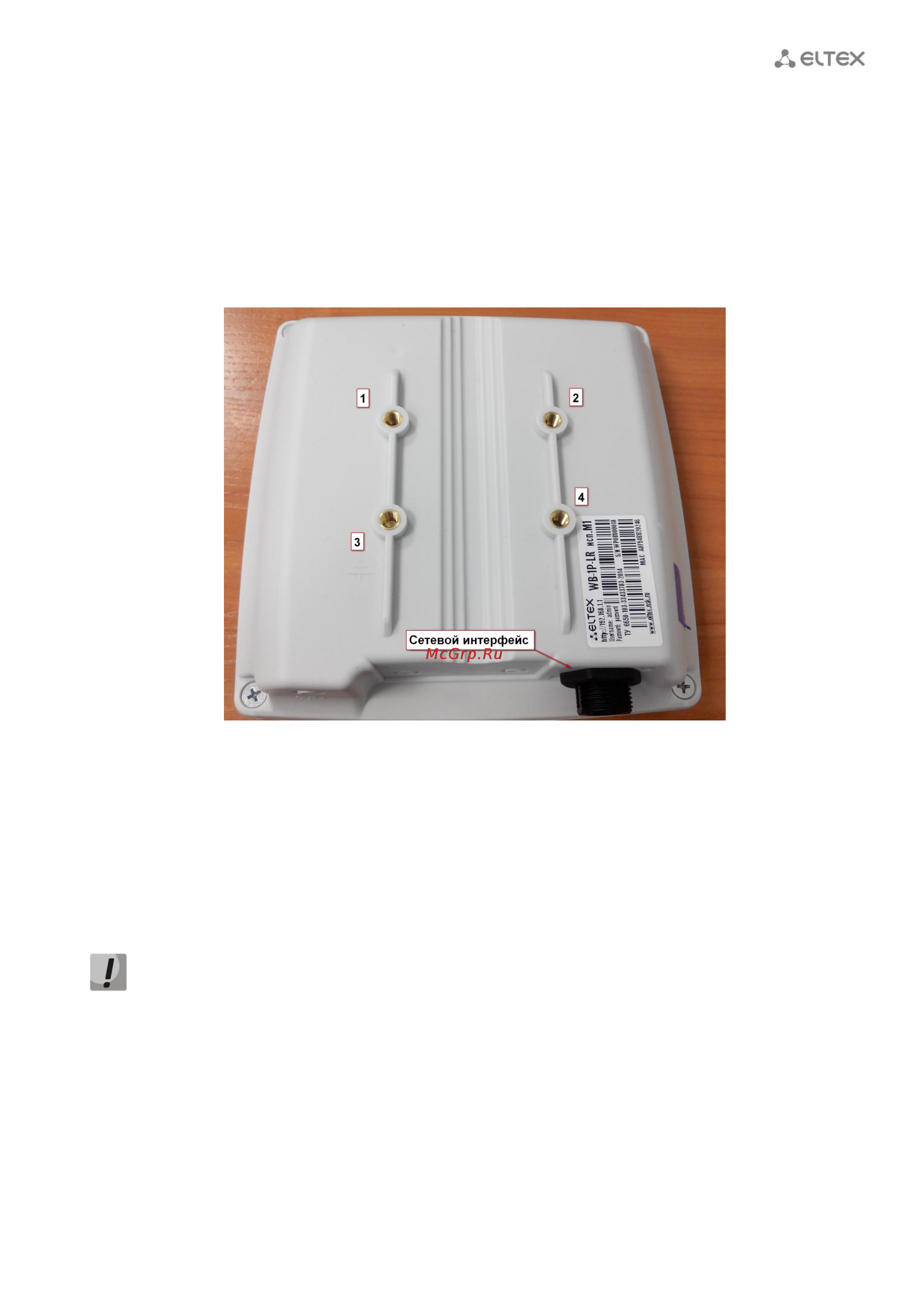

Рисунок 5 – Элементы крепления на устройстве

На рисунке 5 под номерами 1, 2, 3, 4 отмечены резьбовые отверстия.

К резьбовому отверстию №3 подведена «земля», что обозначено на корпусе соответствующим

знаком.

Рекомендуется устанавливать устройство сетевым интерфейсом вниз.

Разместите устройство на трубостойке/столбе с тем расчетом, чтобы устройство WB-1P-LR

было направлено непосредственно на секторную антенну базовой станции. При этом должна

быть обеспечена прямая видимость до базовой станции.

Стандартное крепление позволяет устанавливать устройство на мачты диаметром от 2 до 5 см,

реализована возможность регулировки угла наклона устройства в пределах 30 градусов.
