3.5. ЭЛЕКТРИЧЕСКАЯ ГИДРОСТАНЦИЯ

Предназначена для создания необходимого прижимного усилия на этапах сварочного процесса и

управления центратором. Соединяется с центратором рукавами высокого давления (РВД) с

быстроразъемными соединениями (БРС).

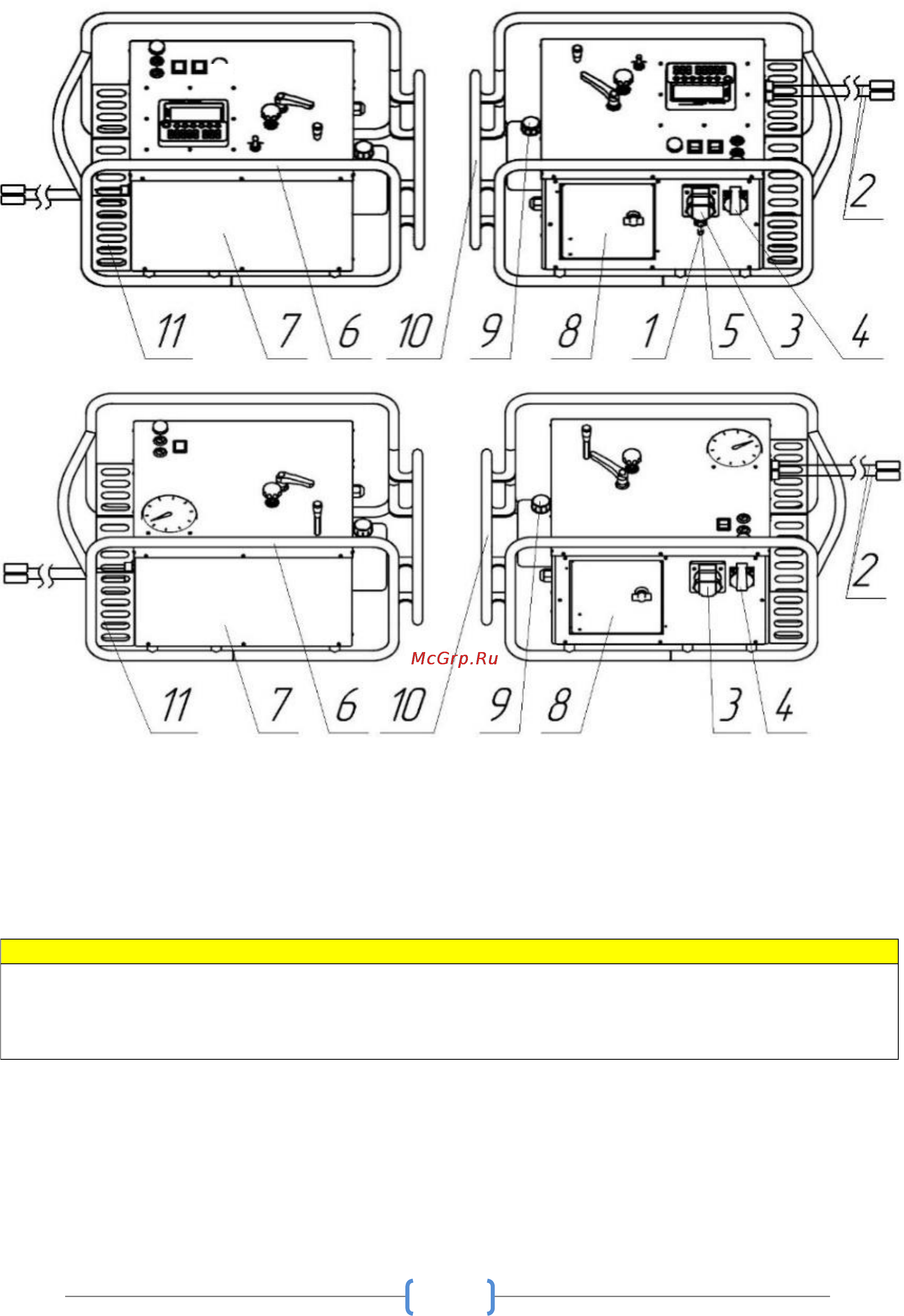

Рис. 5

Рис. 6

1-датчик температуры окружающего воздуха

2-РВД (рукава высокого давления) с БРС

(быстроразъемное соединение)

3-розетка для нагревательного элемента

4-розетка для торцевателя

5- разъем датчика нагревательного элемента

6-рама

7-корпус

8-дверца электрического шкафа

9- пробка-щуп

10-место для намотки кабеля

11- бокс под РВД

Предупреждение

ВНИМАНИЕ!!!Перед началом работ с гидростанцией открыть перепускной клапан и сбросить давление

(поз. 4 стр. 13).

Давление в гидросистеме может сохраняться и при выключенной гидростанции!

Не использовать поврежденные рукава высокого давления (РВД).
