3.1.2. НАСТРОЙКА НА РАЗЛИЧНЫЕ СВАРИВАЕМЫЕ ИЗДЕЛИЯ

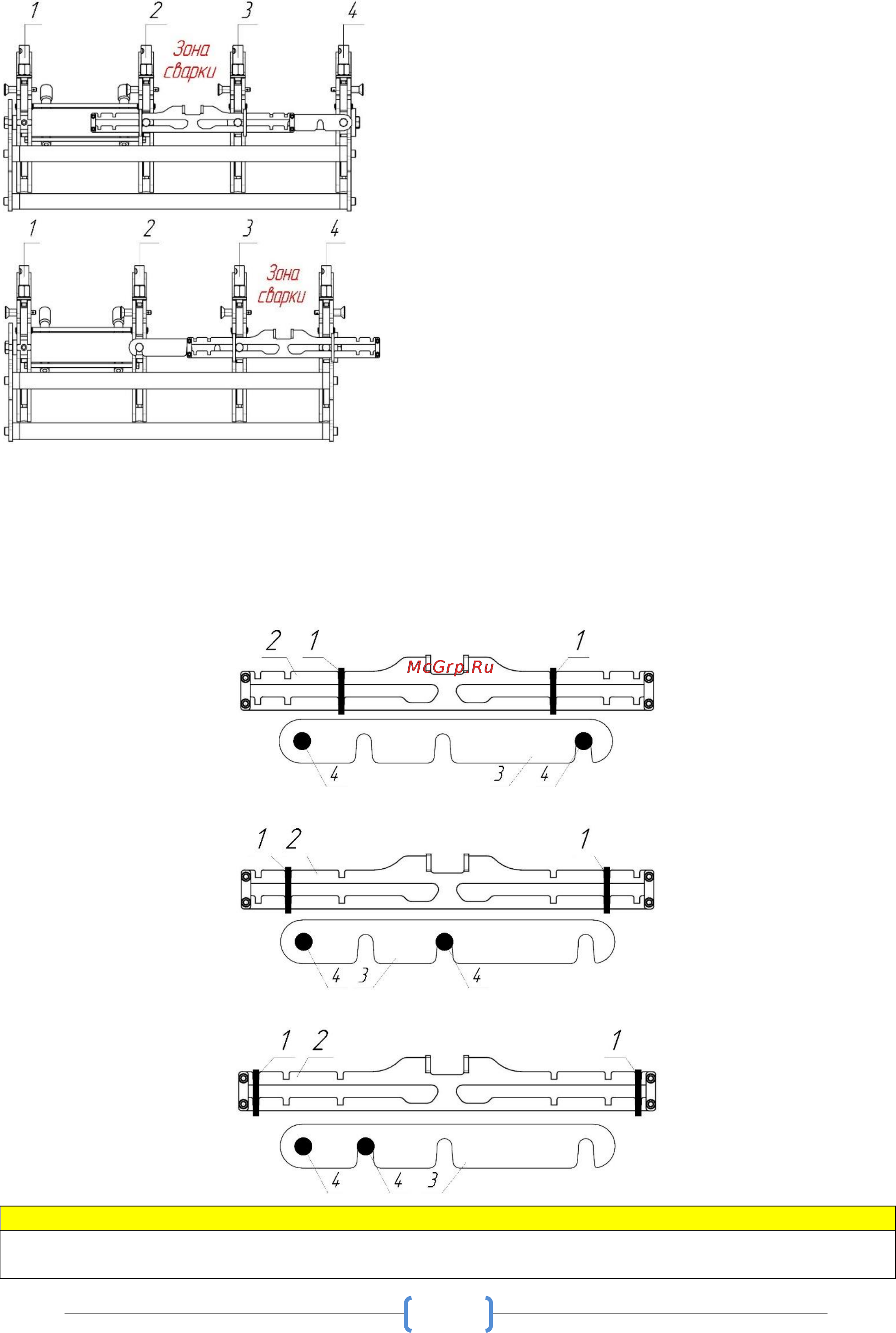

Предусмотрены 2 основные схемы работы центратора:

СХЕМА 1: 3-й и 4-й хомут соединены рейкой таким образом,

что 3-й хомут является неподвижным. Зона сварки и

отрыватель находятся между 2-м и 3-м хомутами.

СХЕМА 2: 2-й и 3-й хомут соединены рейкой таким образом,

что 3-й хомут является подвижным. Зона сварки и

отрыватель находятся между 3-м и 4-м хомутами.

Для удобства работы существует три положения реек и упоров отрывателя. При изменении расстояния

зоны сварки поднимите рейки, подвиньте хомут, опустите рейки и передвиньте упоры отрывателя в нужное

положение.

1-упоры отрывателя 2-отрыватель 3-рейка 4-винты отрывателя

ПОЛОЖЕНИЕ №1

ПОЛОЖЕНИЕ №2

ПОЛОЖЕНИЕ №3

Предупреждение

ВНИМАНИЕ!!! Использовать отрыватель с расположением упоров и реек только согласно

вышеприведенным схемам.
