положение; выключите гидростанцию. Время охлаждения и давление охлаждения приведены в таблице

«Нормы технологического режима ССПТ.160-315».

УСКОРЯТЬ ПРОЦЕСС ОХЛАЖДЕНИЯ СВАРНОГО ШВА ОБДУВОМ ВОЗДУХА ИЛИ ОБЛИВАНИЕМ ВОДОЙ

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!!!

7.3.7. ОКОНЧАНИЕ СВАРКИ

При завершении времени охлаждения снизьте давление до 0 бар (При выключенной гидростанции

откройте перепускной клапан против часовой стрелки до конца), ослабьте гайки откидных болтов, снимите

хомуты центратора и извлеките сваренную трубу.

Опасность

ВНИМАНИЕ!!!Оставьте перепускной клапан открытым. Попытка освободить хомуты центратора при

оставшемся давлении в гидравлической системе опасна серьезными травмами.

8. ПОРЯДОК ПРОВЕДЕНИЯ СВАРОЧНЫХ РАБОТ ДЛЯ КОМПЛЕКТОВ

АППАРАТОВ ССПТ160 М, ССПТ 225 М, ССПТ 315М, ССПТ 160 МЭ,

ССПТ 225 МЭ, ССПТ 315 МЭ

8.1. ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЯ ДАВЛЕНИЯ

ХОЛОСТОГО ХОДА

Давление холостого хода – давление, необходимое для того, чтобы привести в движение хомуты вместе

с трубой.

Закройте перепускной клапан, переведите рычаг распределителя давления в направление «Свести» и

перемещайте рычаг насоса вверх-вниз. После начала движения подвижных хомутов центратора запомните

величину давления масла в гидросистеме (по показаниям манометра). Эта величина и будет давлением

холостого хода, в дальнейшем значение давления холостого хода будет необходимо для правильного

выбора параметров сварки.

Внимание

Значение давления в момент начала движения выше значения давления во время движения

подвижных хомутов.

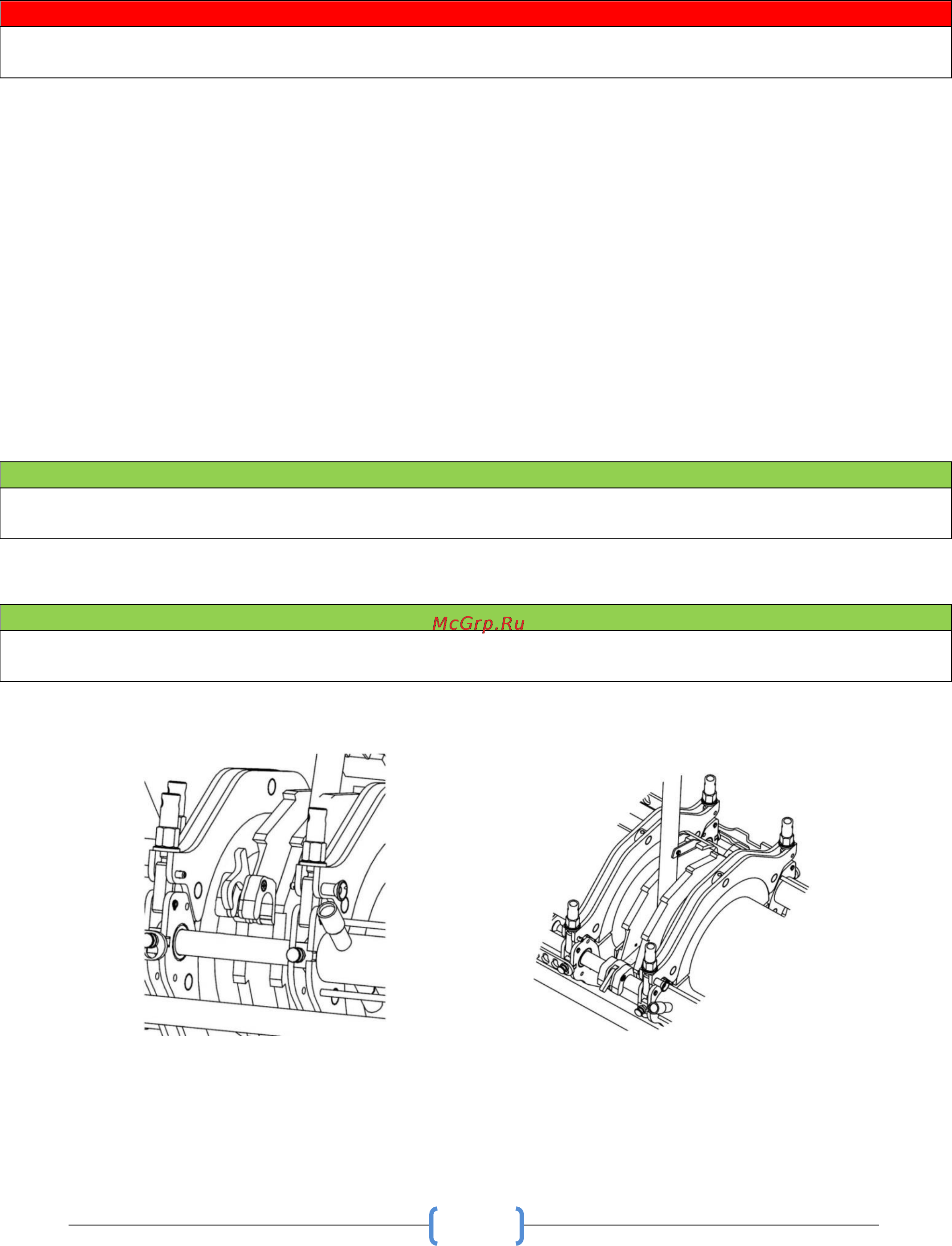

8.2. ТОРЦОВКА ТРУБ

Внимание

Для комплекта аппаратов 160МЭ, 225МЭ, 315МЭ установку, фиксацию и включение торцевателя

смотрите (п.7.2.стр. 33).

Переведите рычаг распределителя давления в положение «Развести», разведите концы труб (перемещая

рычаг насоса вверх-вниз), вставьте торцеватель между концами труб, зафиксируйте его на направляющих

валах центратора с помощью фиксатора.

Перемещая рычаг торцевателя вверх-вниз, одновременно сводите торцы труб (перемещая рычаг насоса

вверх-вниз), медленно повышая давление, НО НЕ БОЛЕЕ ЧЕМ НА 12 БАР ОТ ХОЛОСТОГО ХОДА, и

осуществите торцевание свариваемых труб.
