Volzhanin 160Э [13/43] Панель управления гидростанции

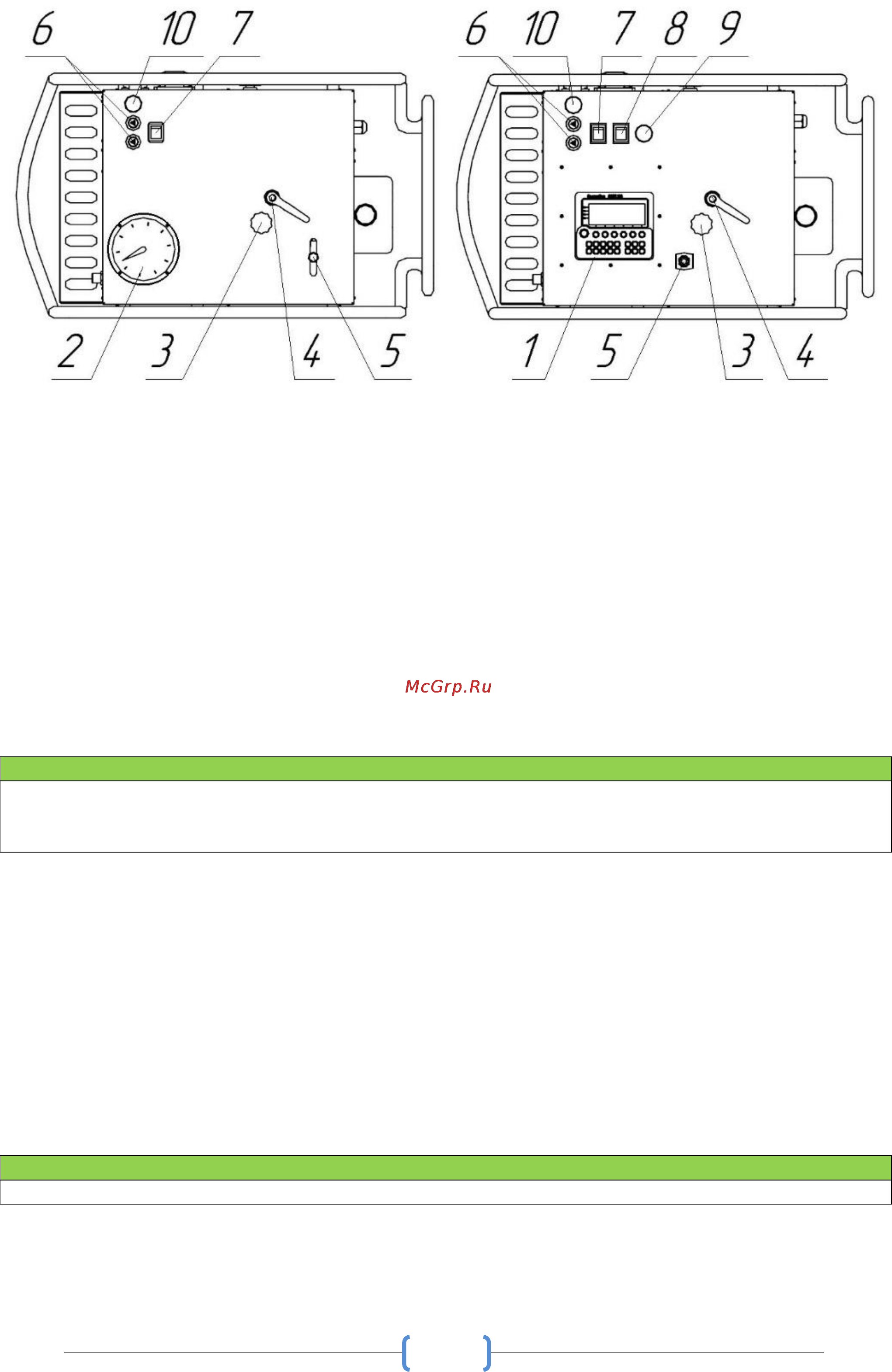

3.5.2. ПАНЕЛЬ УПРАВЛЕНИЯ ГИДРОСТАНЦИИ

1-прибор протоколирования

(стр. 14)

6-кнопки «ВКЛ/ВЫКЛ» гидростанции

2-манометр

7-кнопка включения/выключения насоса

3-редукционный клапан

8-кнопка включения/выключения прибора

протоколирования

4-перепускной клапан (байпас)

9-индикация работы нагревательного элемента

5-рычаг управления (свести-развести)

10-световая индикация питания гидростанции

РЫЧАГ УПРАВЛЕНИЯ (СВЕСТИ-РАЗВЕСТИ)

Рычаг гидрораспределителя предназначен для сведения или разведения хомутов центратора.

При положении рычага «Развести» хомуты разводятся, а при положении рычага «Свести» хомуты

центратора сводятся. Величина давления в системе зависит от положения редукционного и перепускного

клапанов (стр. 17).

УПРАВЛЕНИЕ ДАВЛЕНИЕМ

Перепускной клапан(байпас) предназначен для сброса давления. Для полного сброса давления повернуть

ручку до упора против часовой стрелки (поз. 4).

Редукционный клапан служит для регулировки величины давления. Для увеличения давления – вращение

вентиля по часовой стрелке, для уменьшения – против часовой стрелки (поз. 3).

ИНДИКАЦИЯ ДАВЛЕНИЯ

Давление масла в гидросистеме отображается на манометре

(поз. 2), в комплектации ССПТ 160 Э, с прибором протоколирования, ССПТ 225 Э с прибором

протоколирования, ССПТ 315 Э с прибором протоколирования - на дисплее (поз. 2 п. 3.7.1. стр. 14).

Внимание

Используемый манометр антивибрационный, заполнен раствором глицерина.

Внимание

В комплектации ССПТ160 Э с прибором протоколирования,

ССПТ 225 Э с прибором протоколирования, ССПТ 315 Э с прибором протоколирования рычаг

распределителя имеет исполнение в виде джойстика.
