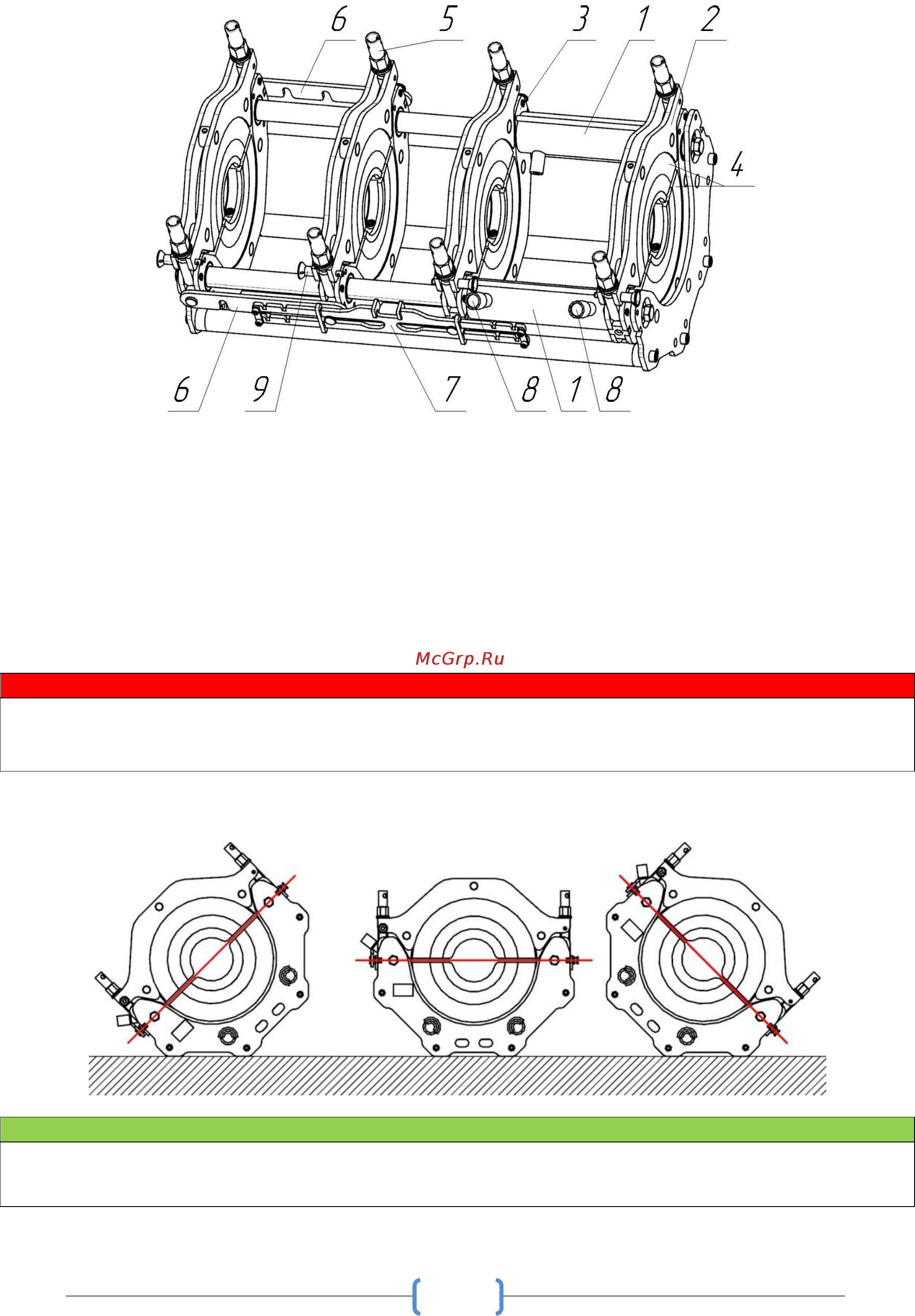

3.1. ЦЕНТРАТОР

Конструкция включает в себя четыре зажимных хомута, два из которых имеют возможность совершать

возвратно-поступательные движения. К зажимным хомутам прилагаются сменные вкладыши, при помощи

которых аппаратом, после переналадки, возможно производить сварку труб других типоразмеров.

1-шток-гидроцилиндр

2-верхний хомут

3-нижний хомут

4-вкладыши

5-гайка и откидной винт

6-рейка

7-отрыватель

8-БРС (быстроразъемные соединения)

9-стопорный палец

Опасность

ВНИМАНИЕ!!!Высокое давление в гидравлической системе! ТРАВМОПАСНО!

Присутствие посторонних предметов в зоне движения

НЕДОПУСТИМО!

3.1.1. СХЕМА РАБОТЫ ЦЕНТРАТОРА

Внимание

Конструкция рамы позволяет работать в трех положениях

наклона к горизонту без дополнительной переналадки. *

*Авторские права ООО «Волжанин» на конструкцию защищены патентом № 143115 от 10.06.2014, выданным Федеральной

службой по интеллектуальной собственности.
