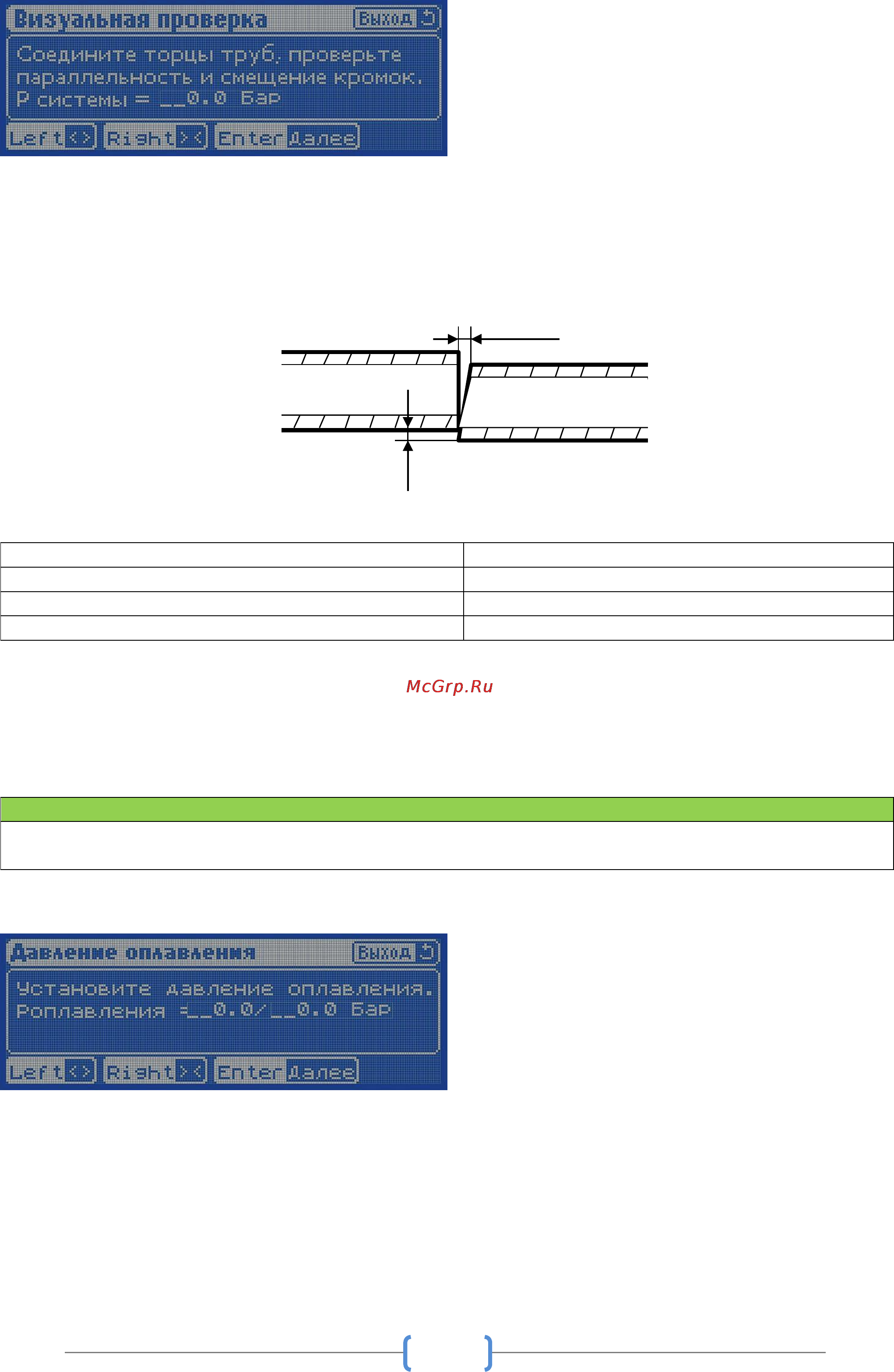

6.7.5. ВИЗУАЛЬНАЯ ПРОВЕРКА

Нажмите кнопку «Свести» или переведите джойстик в положение «Свести» и сведите отторцованные

поверхности, проверьте смещение внешних кромок труб по наружному диаметру, значение должно быть не

более 10% от толщины стенки. Зазор между торцами труб должен быть не более 0,15-0,7 мм, в зависимости

от диаметра свариваемых труб.

Наружный диаметр трубы, D мм

Ширина зазора, мм

≤63

0,15

63÷200

0,15-0,4

200÷315

0,4-0,7

В случае если условия параллельности торцов и соосности труб не соблюдены, необходимо

компенсировать смещение (стр. 19) и повторить процесс торцевания. После проведения процесса

торцевания на подготовленные поверхности недопустимо попадание грязи, пыли, воды и т.д. Проводите

процесс торцевания непосредственно перед сваркой. Торцы труб перед сваркой необходимо протирать

этиловым спиртом или ацетоном.

Внимание

Для перехода к следующему этапу нажмите кнопку «Enter». Для возврата в этап «Торцовка» нажмите

кнопку «Esc».

6.7.6. ДАВЛЕНИЕ ОПЛАВЛЕНИЯ

Нажмите кнопку «Свести» или переведите и удерживайте джойстик в положении «Свести», после касания

труб и стабилизации давления, выставите давление (удерживая джойстик в положении «Свести» и вращая

редукционный клапан по часовой стрелке), которое указано на дисплее с правой стороны. После установки

указанного давления в течение всего сварочного процесса используйте редукционный клапан только для

корректировки давления.

0,15..0,7

10%
