NEDERLANDS
37
6.3
Controle draaiïng motoras
Voordat de pomp geïnstalleerd wordt dien u zich ervan te verzekeren dat de bewegende delen niet vastzitten.
Hiervoor gaat u al naar gelang het type pomp als volgt te werk:
ALM – ALP – KL – DKL – CP; neem het waaierdeksel van zijn plaats van het achterste deksel van de motor.
Plaats een schroevedraaier in de inkeping in de as aan de ventilatiezijde. Indien de as vastzit, lichtjes met een
hamer op de schroevedraaier kloppen, terwijl u de schroevedraaier draait. (afb. A).
CM: neem het waaierdeksel van zijn plaats van het achterste deksel van de motor , door de blinde moeren los te
draaien. Laat de waaier met de hand enkele malen ronddraaien op de rotoras. Als dat niet mogelijk is, dient u
het pomphuis te demonteren, waarbij u de schroeven losdraait om te controleren of daarbinnen eventueel
vreemde lichamen zijn. Om de pomp opnieuw te monteren herhaalt u de handelingen in omgekeerde volgorde.
De ventilator niet forceren met tan
g
en of ander
g
ereedschap om te
proberen de pomp vri
j
te maken, omdat men vervormin
g
of het
breken ervan zou veroorzaken.
6.4
Nieuwe installaties
Alvorens nieuwe installaties te laten functioneren moet men de ventielen, leidingen, reservoirs en
koppelingen zorgvuldig schoonmaken. Vaak laten soldeerresten, roestschilfers of ander vuil eerst na zekere
tijd los. Om te vermijden, dat deze in de pomp terechtkomen, moeten ze door geschikte filters opgevangen
worden. Het vrije oppervlak van het filter moet een doorsnede hebben, die minstens 3 keer groter is dan die
van de leiding, waar het filter op gemonteerd is, zodat er geen overmatig vervalverlies gecreëerd wordt. Men
raadt het gebruik van STOMPE KEGEL filters aan, gemaakt van roestbestendig materiaal (ZIE DIN 4181):

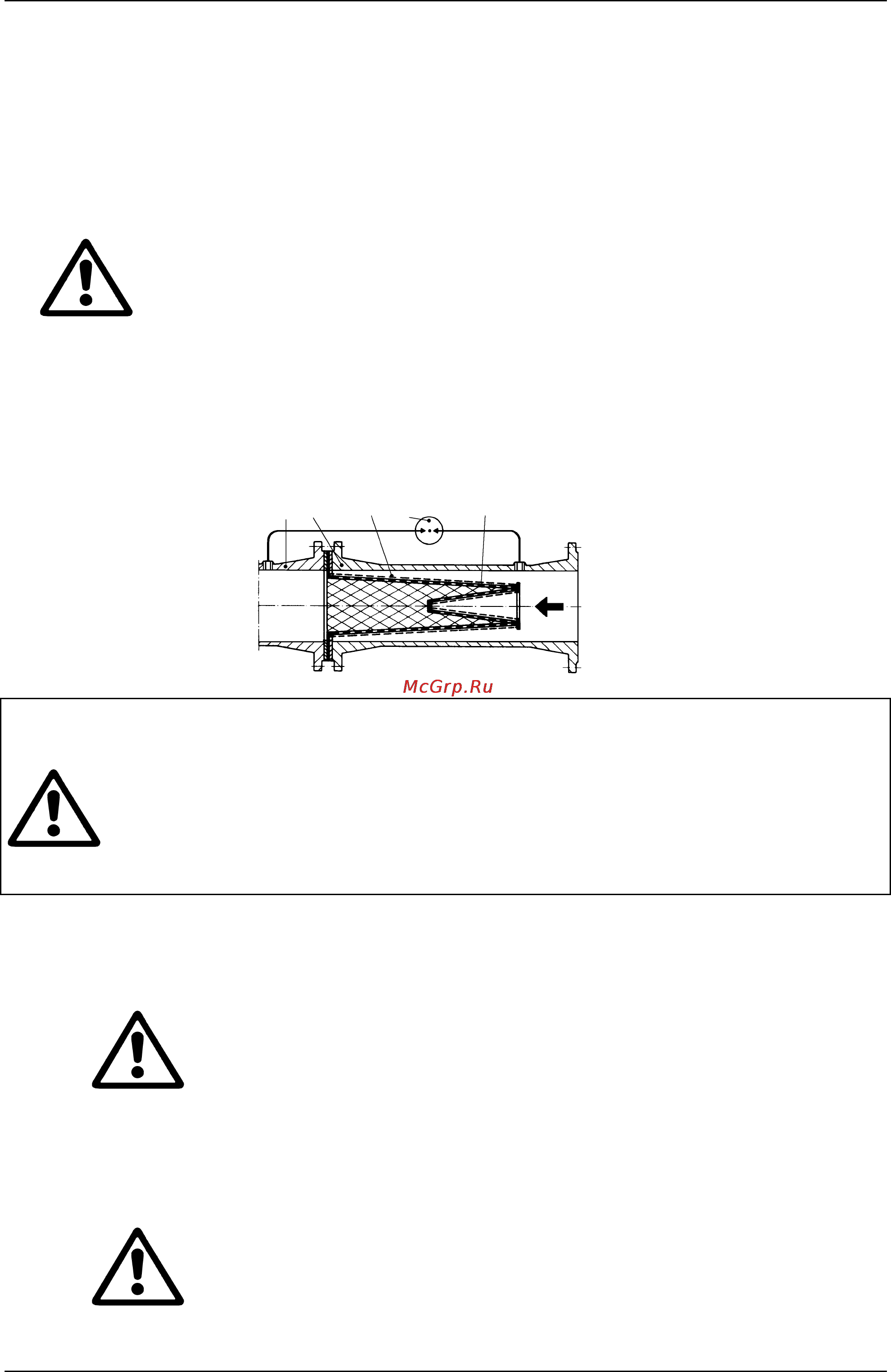

(Filter voor zuigleiding)
1) Filterlichaam
2) Filter met nauwe mazen
3) Differentiële manometer
4) Staalplaat met gaten
5) Zuigopening van de pomp
6.5
Verantwoordelijkheid
De fabrikant is niet verantwoordelijk voor de goede werking van de electropompen of
eventueel daardoor veroorzaakte schade, als deze gemanipuleerd of veranderd worden
en/of als men deze laat werken buiten het aangeraden werkgebied of in tegenstelling met
andere voorschriften, die in deze handleiding staan.
Hij wijst iedere verantwoordelijkheid af voor de mogelijk in deze instructiehandleiding
bevatte onjuistheden, indien te wijten aan druk- of kopieerfouten. Hij behoudt zich het
recht voor op de producten die veranderingen aan te brengen, die hij nodig of nuttig acht,
zonder de essentiële kenmerken ervan in gevaar te brengen.
6.6
Beveiligingen
6.6.1
Bewegende onderdelen
In overeenstemming met de normen ter voorkoming van ongelukken moeten alle bewegende
onderdelen (ventilatoren, enz.) zorgvuldig beschermd worden met geschikte voorzieningen
(ventilatordeksels, lasplaten) alvorens de pomp te laten functioneren.
Tijdens de werking van de pomp vermijden de bewegende onderdelen te naderen (as,
ventilator enz.) en in ieder geval, indien dat nodig zou zijn, alleen met geschikte kleding
die voldoet aan de wettelijke normen, zodat het verstrikt raken uitgesloten wordt.
6.6.2
Niveau geluidslast
Het niveau van de geluidslast van de standaard geleverde pompen met motor is in tabel 6.6.2 op
bladz 99 aangegeven. Men vermeldt, dat, in de gevallen waarin het niveau van geluidslast LpA de
85 Db(A) overschrijdt op de installatieplaatsen, men de geschikte GEHOORBESCHERMERS
moet gebruiken, zoals voorgeschreven door de ter zake geldende normen.
6.6.3
Hete en koude onderdelen
De vloeistof in de installatie kan, behalve onder hoge temperatuur en druk, zich
ook in de vorm van stoom bevinden! VERBRANDINGSGEVAAR!
Het kan ook gevaarlijk zijn alleen de pomp of onderdelen van de installatie aan
te raken.
In geval de hete of koude onderdelen gevaar opleveren, moet men ervoor zorgen deze
zorgvuldig af te schermen om contact daarmee te vermijden.
1 2 345
