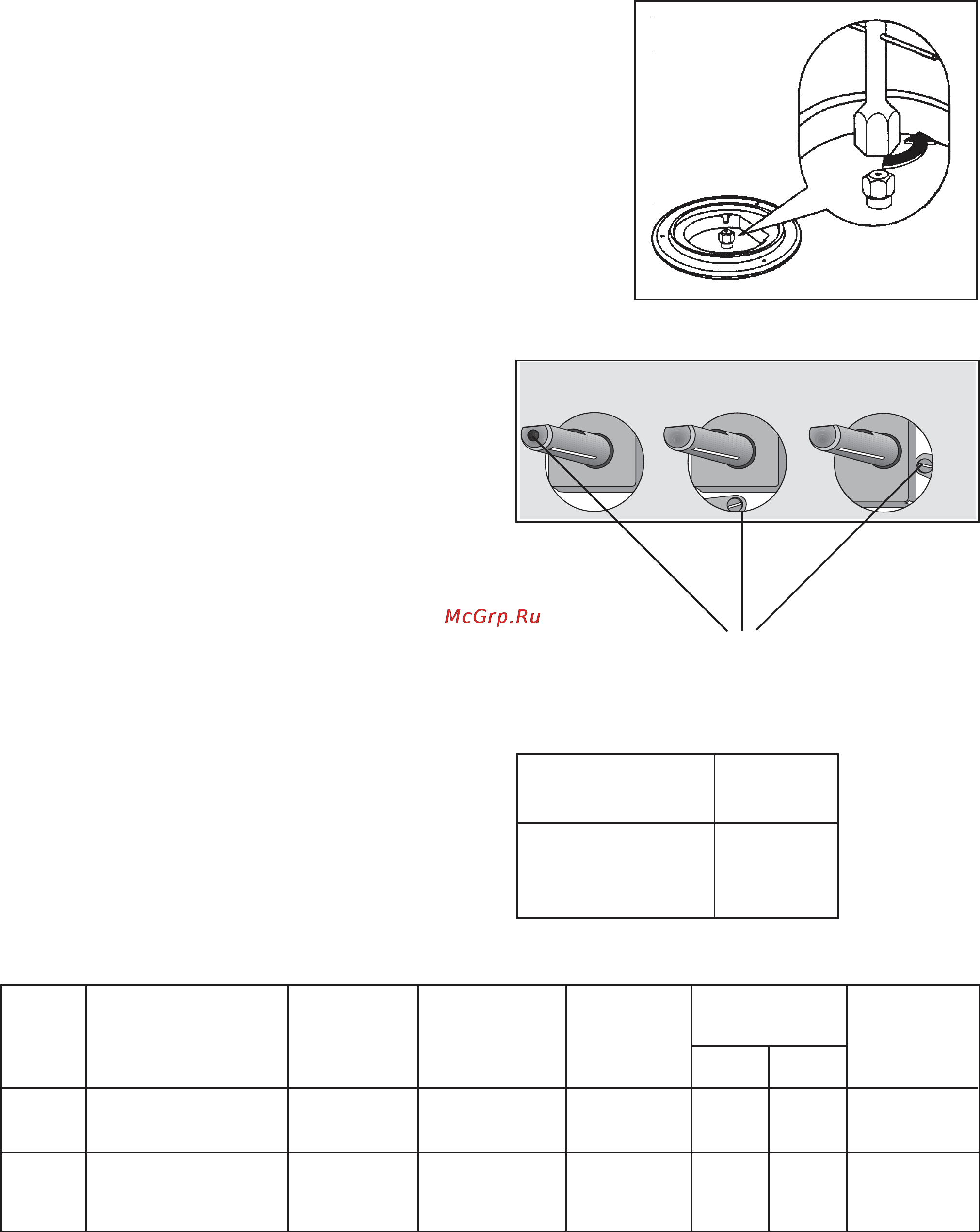

Electrolux EHG30235 x [11/100] Adaptación de los quemadores de las encimera a los diversos tipos de gas
![Electrolux EHG30235 x [11/100] Adaptación de los quemadores de las encimera a los diversos tipos de gas](/views2/1015595/page11/bgb.png)
11
Quemador Ø By-pass
de gas
Auxiliar 28
Rápido 42
LLAVE DE GAS
Fig. 8
TIPOS POTENCIA POTENCIA POTENCIA
PRESIÓN DE
DE GAS QUEMADORES INYECTOR NOMINAL REDUCIDA NOMINALE IN
ALIMENTACIÓN
1/100 mm kW kW mbar
m
3
/h g/h
Rápido 119 3,0 0,75 0,286 -
20
Auxiliar 70 1,0 0,33 0,095 -
Rápido 86 2,8 0,75 - 202
28-30/37
Auxiliar 50 1,0 0,33 - 72
GAS
NATURAL
GLP
(But./
Prop.)
Adaptación de los quemadores de las
encimera a los diversos tipos de gas
Fig. 7
Tornillo de regulación
!!
!!
!
Sustitución de los inyectores
1. Quite las parrillas.
2. Extraiga los casquetes y las coronas de los
quemadores.
3. Con una llave tubolar de 7 mm. desenrosque y
quite (Fig. 7) los inyectores, sustituyendolos con
los que correspondan al tipo de gas de
funcionamiento (Véase tabla).
4. Vuelva a montar todas las partes efectuando en el
sentido contrario las operaciones anteriormente
descritas.
5. Sustituír, por lo tanto, la tarjeta indicativa
(posícionada cerca de la conexión a red de gas)
por la correspondiente al nuevo tìpo de gas. Esta
última se encuentra en la bolsa de los inyectores
de equìpo.
En al caso de que la presión del gas empleado fuera
distinta de la prevista (o variable), será necesario instalar
sobre la tuberia de acceso un regulador de presión
adecuado.
Regulación del mínimo
Para regular el mínimo es necesario:
1. Encender el quemador
2. Colocar la llave del gas en la posición de mínimo
3. Extraer los mandos.
4. Girar el tornillo de regulación (véase Fig. 8).
Para transformar de gas natural a gas GLP,
atornillar a fondo el tornillo de regulación.
Para transformar de gas GLP a natural, desatornillar
3/4 de vuelta aproximadamente, hasta obtener
uan pequeña llama regular.
5. Verifique que girando rápidamente la llave de gas
del máximo al mínimo no se apaga el fuego.
Las operaciones de adaptación descritas se pueden
efectuar fácilmente en cualquier posición o fijación de la
encimera al mueble.
!!
!!
!
