ЗАМЕНА ИНЖЕКТОРОВ
• Снимите подставки для посуды.
• Снимите крышки горелок и рассекатели.
• С помощью торцевого ключа на 7 открутите и
снимите инжекторы (Рис. 6), и замените их на те,
которые соответствуют применяемому типу газа
(см. табл. 252a).
• Установите все детали на место, выполнив в
обратном порядке вышеописанную процедуру.
• Замените идентификационную табличку
(размещенную вблизи трубы подачи газа) на
табличку, соответствующую новому типу
используемого газа. Вы найдете эту табличку в
пакете с инжекторами, поставленном вместе с
прибором.
Если давление подачи газа отличается от требуемой
величины или подвержено колебаниям, на трубу подачи
газа следует установить соответствующий регулятор
давления в соответствии с действующими нормами.

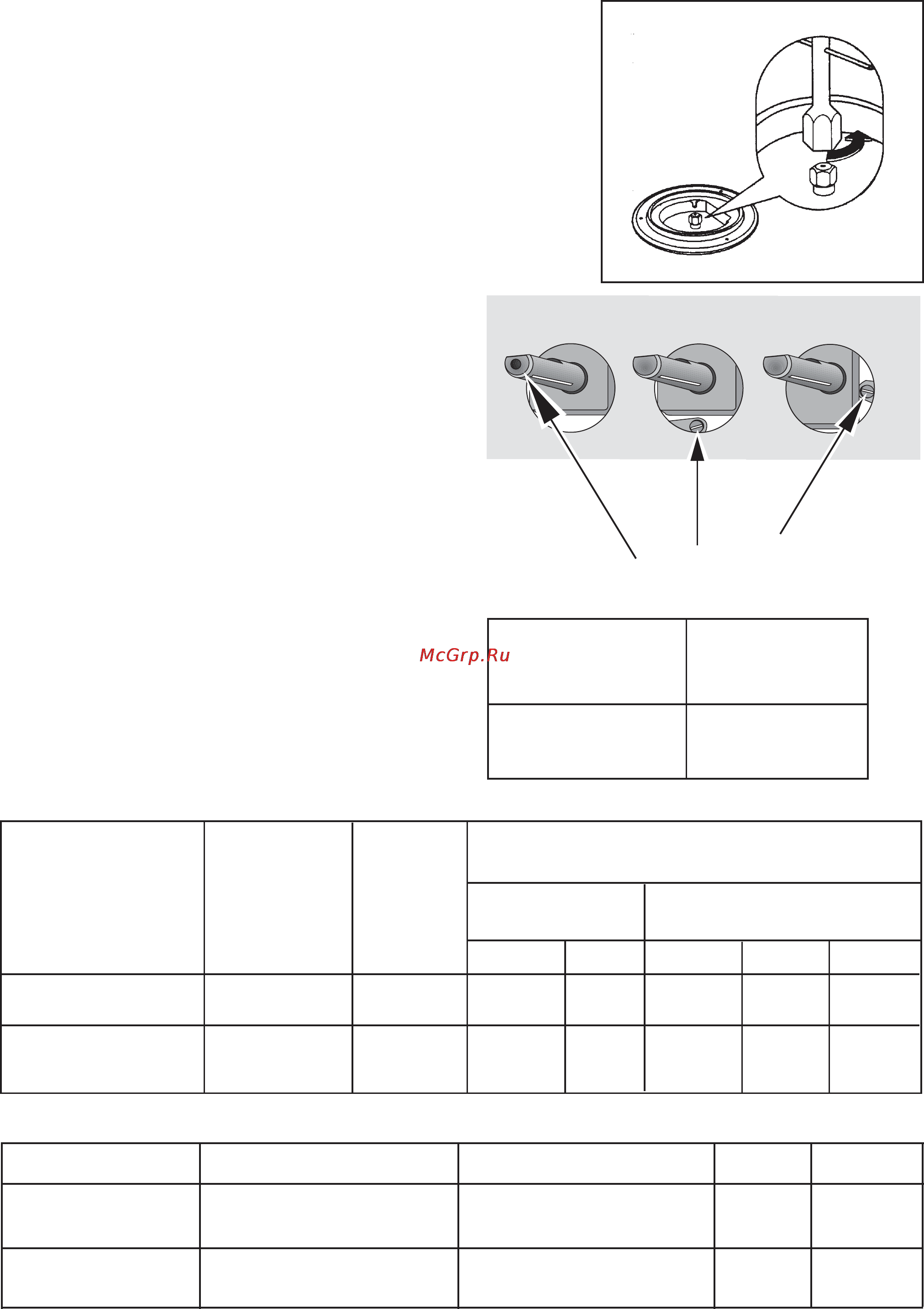

Рис. 6
РЕГУЛИРОВКА МИНИМАЛЬНОГО УРОВНЯ ПЛАМЕНИ
Для регулировки минимального уровня пламени горелок
действуйте следующим образом:
• Зажгите горелку.
• Поверните ручку в положение, соответствующее
минимальному пламени.
• Снимите ручку.
• Тонкой отверткой отрегулируйте положение винта
обводного клапана (см. Рис. 7 “a”). При
переоборудовании панели с природного на
сжиженный нефтяной газ (LPG) плотно затяните
винт, вращая его по часовой стрелке так, чтобы
получилось небольшое стабильное пламя.
• В заключение убедитесь, что пламя не гаснет при
быстром повороте ручки из максимального в
минимальное положение.
Эта процедура легко выполнима независимо от того,
каким образом установлена или встроена в рабочий
стол варочная панель.
ГОРЕЛКА НОРМАЛЬНАЯ ПОНИЖЕННАЯ НОРМАЛЬНАЯ
МОЩНОСТЬ МОЩНОСТЬ МОЩНОСТЬ
кВт кВт ПРИРОДНЫЙ ГАЗ LPG
G20 5 20 мбар 28530/37 мбар
инж. 1/100 м
3
/час инж. 1/100 г/час 5 G30 г/час 5 G31
Вспомогательная 1 0,33 70 0,095 50 72 71
Природный газ:
Быстродействующая 3 0,75 119 0,286 86 202 200
(большая) LPG: 2,8
Горелка Диаметр обводного
клапана
в 1/100 мм
Вспомогательная 28
Быстродействующая 42
Табл. 1: Диаметры обводных клапанов
Таб. 2: инжекторы
Рис. 7
винты обводных клапанов
Табл. 2a: инжекторы только для России ПРИРОДНЫЙ ГАЗ G20 5 13 мбар
ГОРЕЛКА НОРМАЛЬНАЯ МОЩНОСТЬ кВт ПОНИЖЕННАЯ МОЩНОСТЬ кВт инж. 1/100 м
3
/час
Вспомогательная 0,9 0,33 80 0,09
(малая)
Быстродействующая 1,9 0,75 120 0,20
(большая)
Переоборудование на другие типы газа
