26
Для Вашей безопасности ............................... 25
Описание прибора .......................................... 26
Указания для пользователя ............................. 26
Чистка и уход .................................................. 27
Гарантия Послепродажное обслуживание .....28
Эвpoрейскaя гарантия ..................................... 29
Технические характеристики ............................ 30
Указания для установщика .............................. 30
Электрическое подключение ........................... 31
Переоборудование на другие типы газа ......... 32
Встраивание .................................................... 33
Варианты установки ........................................ 34
Вы встретите в тексте настоящего руководства
следующие символы, которые помогут Вам
ориентироваться в нем:
Указания по безопасности
Пошаговые указания по эксплуатации
Советы и рекомендации
Информация по охране окружающей среды
Указания по использованию
настоящего руководства
2
1
3

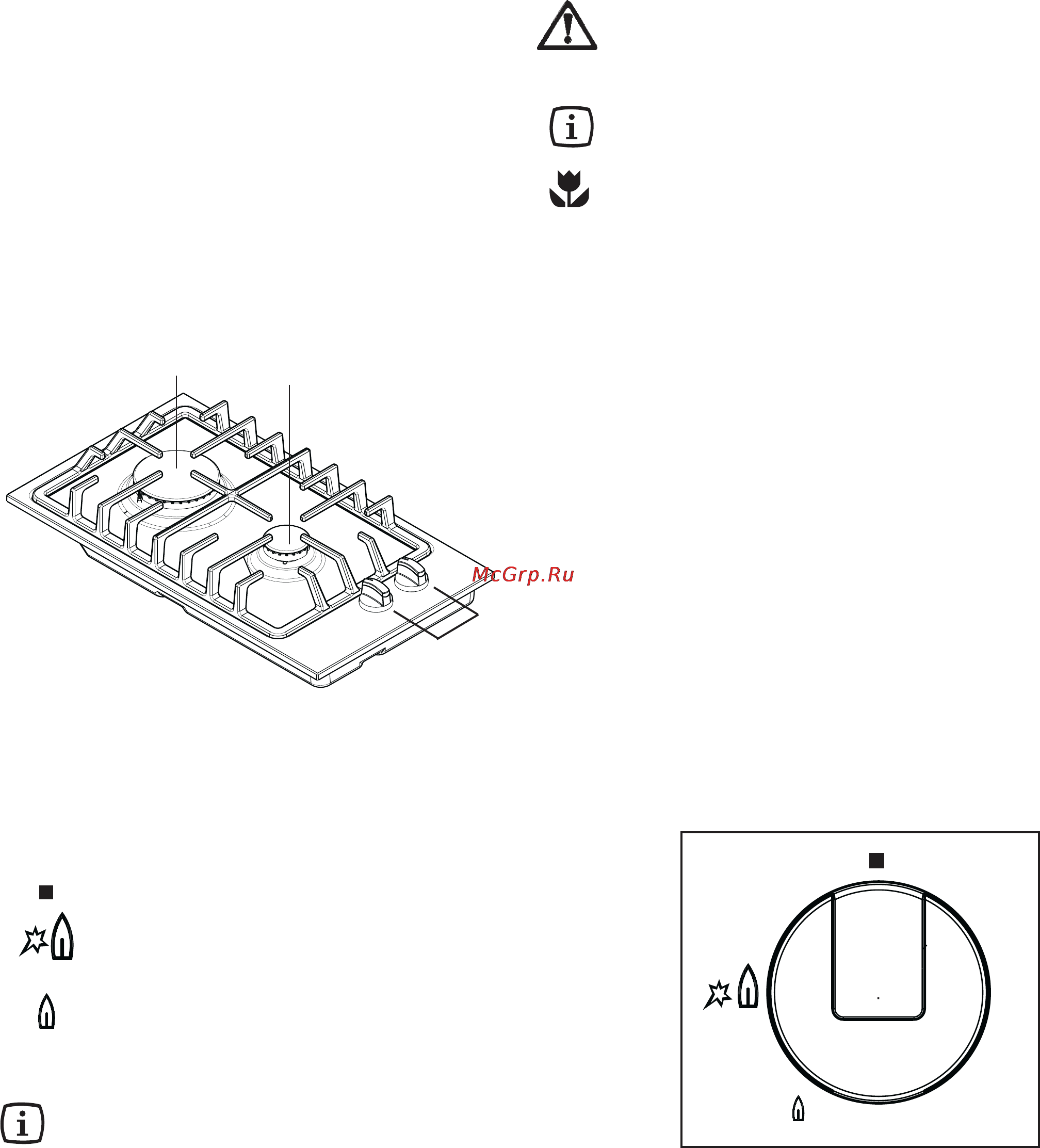

1 Быстродействующая горелка
2 Вспомогательная горелка
3 Ручки управления горелками
Содержание
Указания для пользователя
Описание прибора
Ручки управления горелками
Ручки управления горелками находятся на передней
панели прибора. Символы на ручках означают, что:
газ на горелку не подается
на горелку подается максимально возможное
количество газа / положение розжига
на горелку подается минимально возможное
количество газа
Розжиг горелок
Для удобства розжига выполняйте его перед
тем, как устанавливать кастрюлю на
подставку на горелке.
1. Нажмите на соответствующую ручку и поверните
ее против часовой стрелки в положение
“максимум”.
2. После зажигания пламени держите ручку нажатой
не менее 5 секунд. Это позволит термопаре
(Рис.1.D) нагреться и отключить предохранительное
устройство, в противном случае подача газа
будет прервана.
3. Затем убедитесь в стабильности пламени и
отрегулируйте его на нужный уровень.
!
