Sanyo PLC-XR201 [11/77] Названия частей и функции
![Sanyo PLC-XR201 [11/77] Названия частей и функции](/views2/1156002/page11/bgb.png)
11

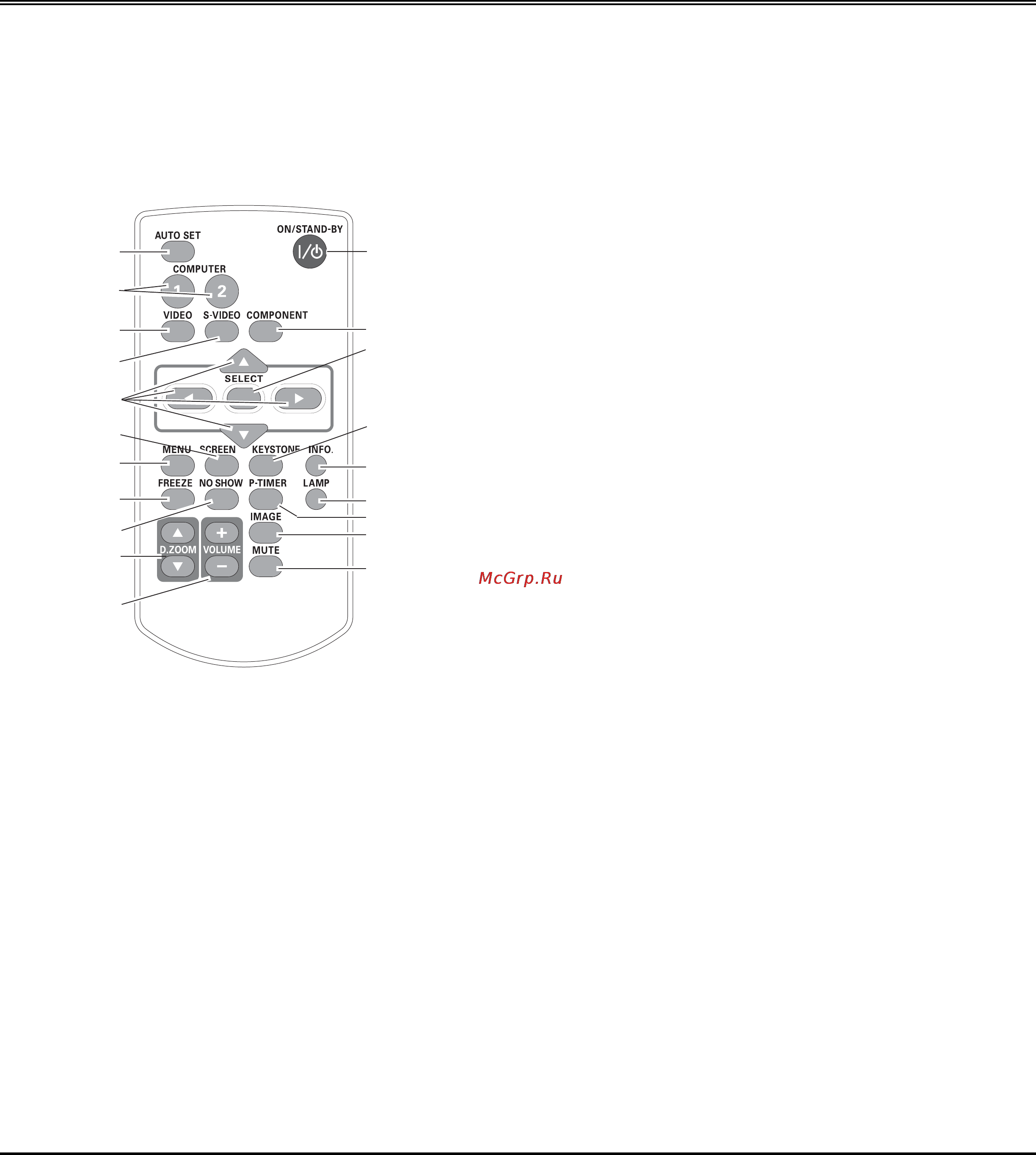

Пульт дистанционного управления
1 Кнопка ON/STAND-BY
Включение/выключение проектора (стр. 18-20).
2 Кнопка AUTO SET
- Выполнение автоматической настройки (включает поиск
входов, автоматическую настройку ПК и корректировку
трапецеидальных искажений) (см. стр. 23, 44).
3 Кнопка COMPUTER 1/2
Выбор источником сигнала входа КОМПЬЮТЕР 1 или
КОМПЬЮТЕР 2 (стр. 27, 37).
4 Кнопка VIDEO
Выбор входного источника видеосигнала (стр. 36).
5 Кнопка S-VIDEO
Выбор в качестве входного источника сигнала S-Video (стр. 36).
6 Кнопки
указателя ▲▼◄ ►
– Перемещение между пунктами или изменение значения в
экранном меню (стр. 21).
–Панорамирование
изображения в режиме Цифровое масштабирование (стр. 36).
7 Кнопка SCREEN
Выбор режима экрана (стр. 26, 34-35, 42).
8 Кнопка MENU
Открывает или закрывает экранное меню (стр. 21).
9 Кнопка FREEZE
Останавливает изображение на экране — СТОП-КАДР (стр. 25).
10 Кнопка NO SHOW
Отключение изображения на экране (стр. 26).
11 Кнопки D.ZOOM
▲▼
Увеличение или уменьшение масштаба изображения (стр. 25,
35).
12 Кнопки VOLUME +/-
Увеличение или уменьшение громкости звука (стр. 24).
13 Кнопка MUTE
Отключение звука (стр. 24).
14 Кнопка IMAGE
Выбор режима изображения (стр. 26, 32, 39).
15 Кнопка P-TIMER
Запускает функцию Пи-таймер (стр. 26).
16 Кнопка LAMP
Выбор режима работы лампы (стр. 25, 52).
17 Кнопка INFO.
Управление функцией получения информации (стр. 57).
18 Кнопка KEYSTONE
Коррекция трапецеидальных искажений (стр. 23, 45).
19 Кнопка SELECT
– Выбор пункта в экранном меню (стр. 21).
– Увеличение или уменьшение изображения в режиме Цифровое
масштабирование (стр.35).
20 Кнопка COMPONENT
Выбор в качестве входного источника компонентного сигнала
(стр. 37).
Примечание:
Для обеспечения безопасной работы, пожалуйста, соблюдайте сле-
дующие меры предосторожности:
– Не ломайте и не роняйте пульт дистанционного управления, не
подвергайте пульт ДУ воздействию тепла и влаги.
– Для чистки корпуса используйте мягкую сухую салфетку. Не
применяйте бензол, растворитель или любые другие химические
вещества.
Названия частей и функции
3
⑦
⑭
⑩
⑳
④
⑱
②
⑧
⑨
⑬
⑯
⑤
⑥
⑪
⑫
⑲
⑮
③
⑰
①
