Настройка масштаба и фокуса
Вращайте кольцо масштабирования для увеличения и
уменьшения изображения.
Вращайте кольцо фокусировки для настройки фокуса
изображения.
Функция автоматической настройки
Функция автоматической настройки позволяет
автоматически выполнить настройку проектора (включая
поиск входного сигнала, автоматическую настройку ПК и
автоматическую коррекцию трапецеидальных искажений)
одним нажатием клавиши AUTO SETUP на панели
управления или кнопки AUTO SET на пульте ДУ. См.
настройки функции на стр. 44.
Примечание:
• Автоматическая настройка трапецеидальных
искажений корректирует только вертикальные
искажения, горизонтальные искажения остаются без
изменений.
• Автоматическая настройка трапецеидальных
искажений не работает, если в меню Настройки для
функции Потолок установлено значение On (Вкл.) (см.
стр. 49)
• При использовании функции Автоматическая
настройка не гарантируется получение изображения
без искажений. Если не получается откорректировать
искажения с помощью клавиши AUTO SETUP или
кнопки AUTO SET, то выполните настройки с помощью
кнопок KEYSTONE на пульте дистанционного
управления или выбрав Keystone (Искажения) в меню
настройки (стр. 45).
• Синхронизация, количество точек, вертикальное и
горизонтальное положение изображения не могут быть
полностью настроены с помощью функции
Автоматическая настройка компьютера. Если
изображение отображается неправильно, требуется
произвести ручную
настройку (стр. 30-31).

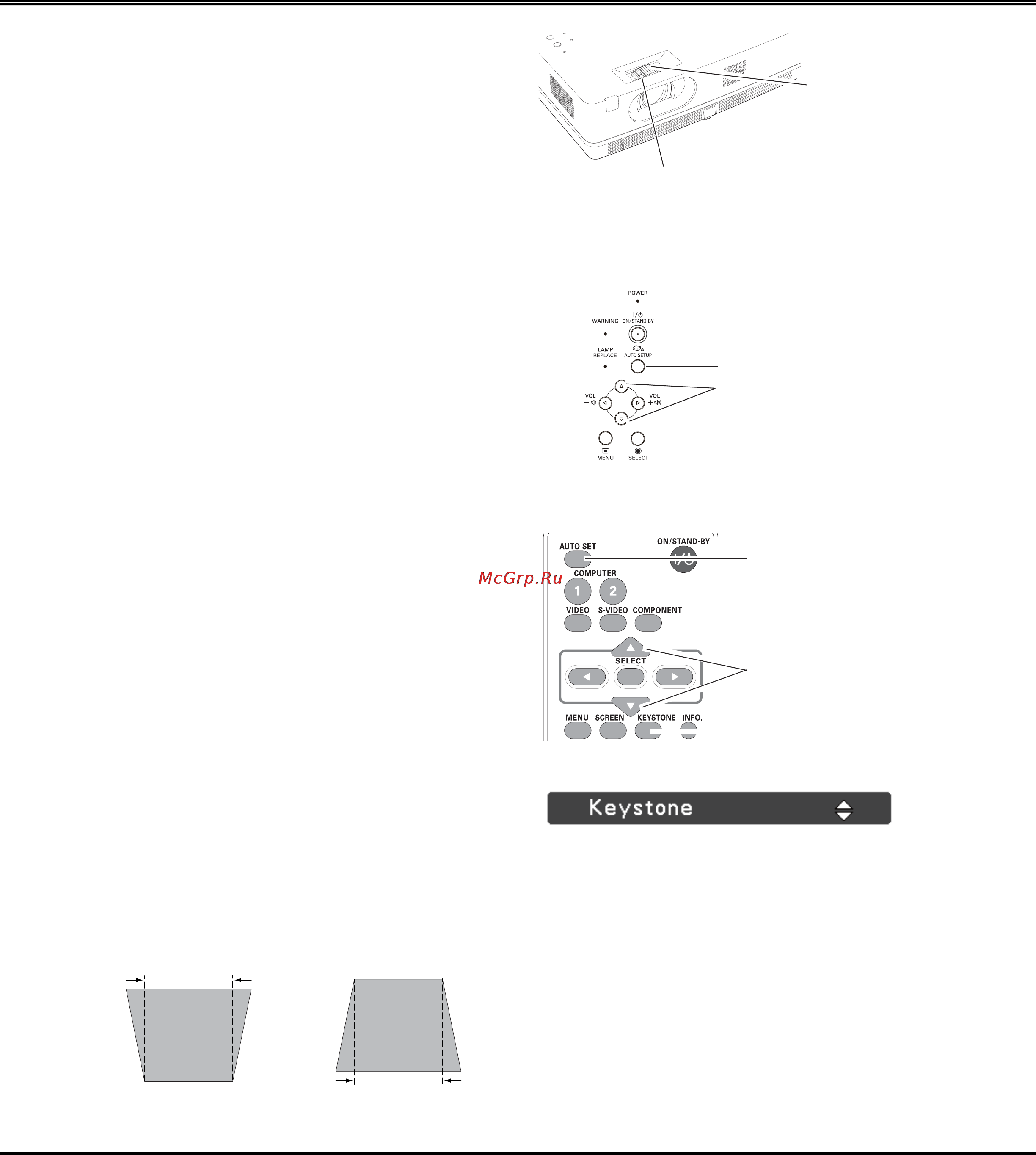

Коррекция трапецеидальных искажений
Если проецируемое изображение имеет трапецеидаль-
ные искажения после нажатия кнопки AUTO SETUP на
панели управления или кнопку AUTO SET на пульте ДУ,
необходимо откорректировать изображение вручную:
нажмите кнопку KEYSTONE на панели управления или на
пульте ДУ. Отобразится диалог коррекции трапецеидаль-
ных искажений. Используйте кнопки ▲▼ для проведения
настройки. Значения параметров можно сохранить
(стр. 45).
Панель
управления
Пульт
дистанционного
управления
• Белые стрелки обозначают, что коррекция не
производилась.
• Красная стрелка указывает направление коррекции.
• Стрелка исчезает при достижении максимального
исправления.
• При повторном нажатии кнопки KEYSTONE на пульте ДУ
во время отображения диалогового окна данного режима,
регулировка трапецеидальных искажений будет
прекращена.
•
Диапазон регулировки может быть ограничен в
зависимости от входного сигнала.
Уменьшайте
ширину сверху
кнопкой
▲.
Уменьшайте
ширину снизу
кнопкой
▼.
Кнопка AUTO SET
Кольцо
масштабирования
Кольцо фокусировки
Кнопки
указателя
▲▼
Кнопка KEYSTONE
Клавиша AUTO SETUP
Клавиши
у
казателя
▲
▼
