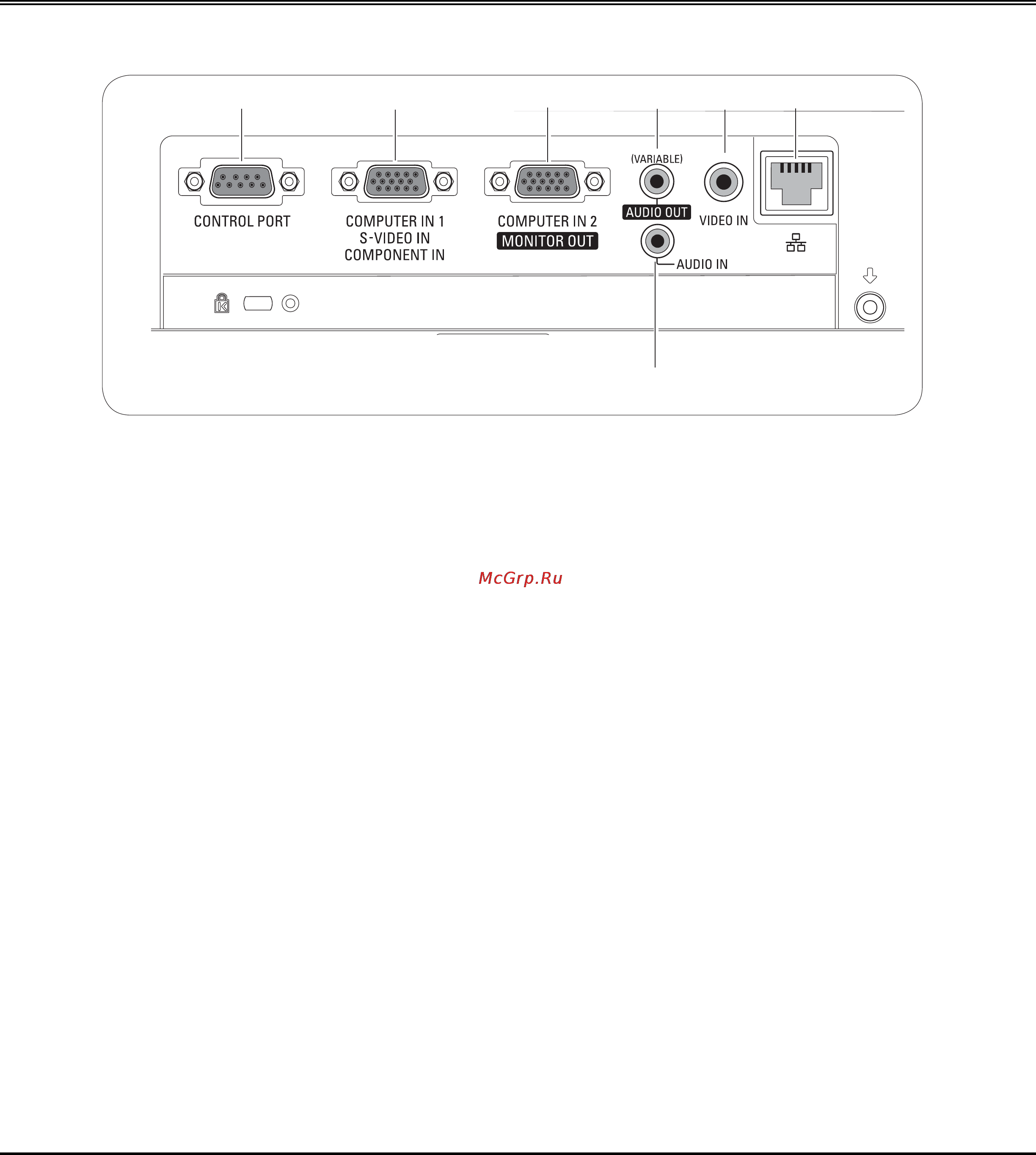

Разъемы задней панели
1
ПОРТ УПРАВЛЕНИЯ
Подключайте последовательный кабель к данному
разъему для управления проектором с помощью
компьютера.
2
ВХОД КОМПЬЮТЕРА 1 / ВХОД S-VIDEO /
КОМПОНЕНТНЫЙ ВХОД
Подключите к данному разъему выходной
аналоговый RGB сигнал c компьютера, выходной
сигнал S-VIDEO с видеооборудования, выходной
видеосигнал RGB-Scart (21-контакт) или
компонентный видеовыход (см. стр. 14, 16).
3
ВХОД КОМПЬЮТЕРА 2 / ВЫХОД МОНИТОРА
Подключайте выходной аналоговый RGB сигнал с
компьютера к данному разъему (стр. 14).
Разъем можно использовать для вывода
аналогового RGB и компонентного сигнала с
разъема ВХОД КОМПЬЮТЕРА 1 / ВХОД S-VIDEO /
КОМПОНЕНТНЫЙ ВХОД на другой монитор
(стр. 14, 16).
4
АУДИО ВЫХОД (регулируемый)
Разъем для подключения внешнего аудио
усилителя (см. стр. 14-16). На данный разъем
передается сигнал с аудио входа.
5
ВХОД ВИДЕО
Подключайте выходной композитный
видеосигнал с видеооборудования к данному
разъему (стр. 15).
6
РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ LAN
Разъем для подключения кабеля LAN (см.
руководство пользователя «Сетевая настройка и
эксплуатация).
7
АУДИО ВХОД
Разъем для подключения аудио сигнала с
компьютера или видео оборудования (стр. 14-
16).
