Sanyo PLC-XR201 [8/77] Названия частей и функции
![Sanyo PLC-XR201 [8/77] Названия частей и функции](/views2/1156002/page8/bg8.png)
8

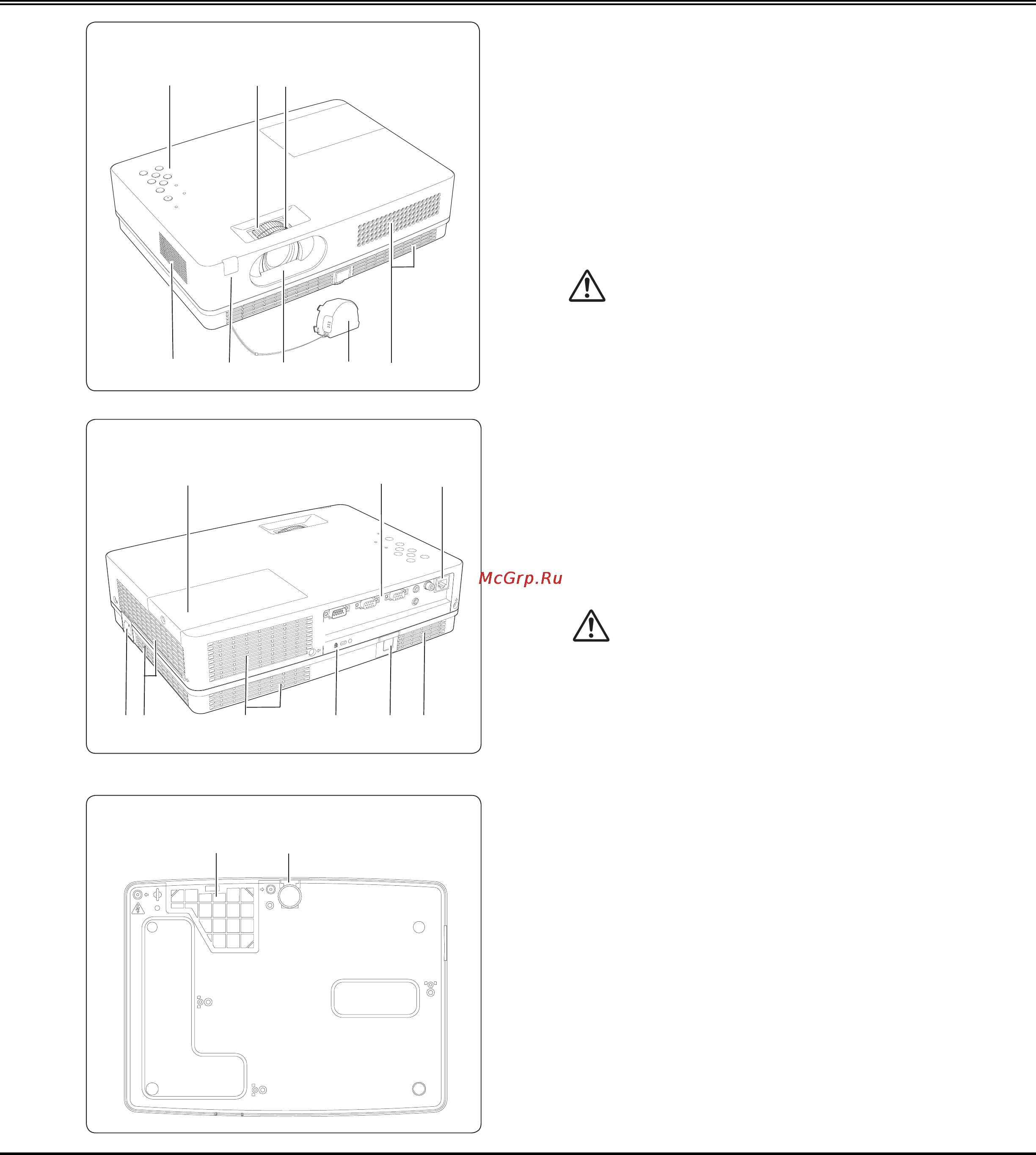

1. Панель управления и индикаторы
2. Кольцо масштабирования
3. Кольцо фокусировки
4. Динамик
5. Инфракрасный приемник сигнала ПДУ
6. Проекционный объектив
7. Крышка объектива
(см. крепление на стр. 60)
Внимание!
Не включайте проектор, не сняв крышку с объектива.
Высокая температура светового луча может повредить
крышку объектива и привести к возгоранию.
8. Входные вентиляционные отверстия
9. Крышка лампы
10. Разъемы и соединения
11. Сетевой разъем LAN
12. Разъем подключения питания
13. Выходные вентиляционные отверстия
Внимание
Из выходных вентиляционных отверстий выходит
горячий воздух. Не кладите с этой стороны предметы,
чувствительные к воздействию тепла.
14.
Фильтры
15. Регулируемая ножка
Примечание:
Разъем для подключения к LAN (11) предназначен для
использования сетевых функций проектора. См.
руководство пользователя «Сетевая настройка и
эксплуатация».
Разъем безопасности Kensington
Данный разъем предназначен для блокирования
проектора и защиты от несанкционированного доступа.
*Kensington является зарегистрированной торговой маркой ACCO
Brands Corporation.
Вид спереди
Вид
сзади
Вид снизу
Названия частей и
фу
нкции
3
¼
⑤
⑦ ⑧
③
②
⑥
④
⑩
⑧
⑪
⑨
¼
⑮
①
⑭⑬⑬⑫
⑭
