Подключение компьютера
Кабели, используемые при подключении
• Кабели VGA (миниатюрный D-sub 15 контактов)*
• Аудиокабели
(* Один кабель в комплекте, остальные не поставляются с проектором.)
Примечание:
• При использовании ВХОД КОМПЬЮТЕРА 1 / ВХОД S-VIDEO /
КОМПОНЕНТНЫЙ ВХОД и ВХОД КОМПЬЮТЕРА 2 / ВЫХОД
МОНИТОРА подключайте вход звука к разъемам ВХОД АУДИО.
• При подключении внешнего оборудования к гнезду АУДИО
ВЫХОД, внутренние динамики отключаются.
• При наличии нескольких кабелей рекомендуется производить
подключение к ВХОД КОМПЬЮТЕРА 1 / ВХОД S-VIDEO /
КОМПОНЕНТНЫЙ ВХОД, а не к
ВХОД КОМПЬЮТЕРА 2 /
ВЫХОД МОНИТОРА.
Перед подключением кабелей
всегда вынимайте сетевой шнур
проектора и дополнительного
оборудования из розетки.

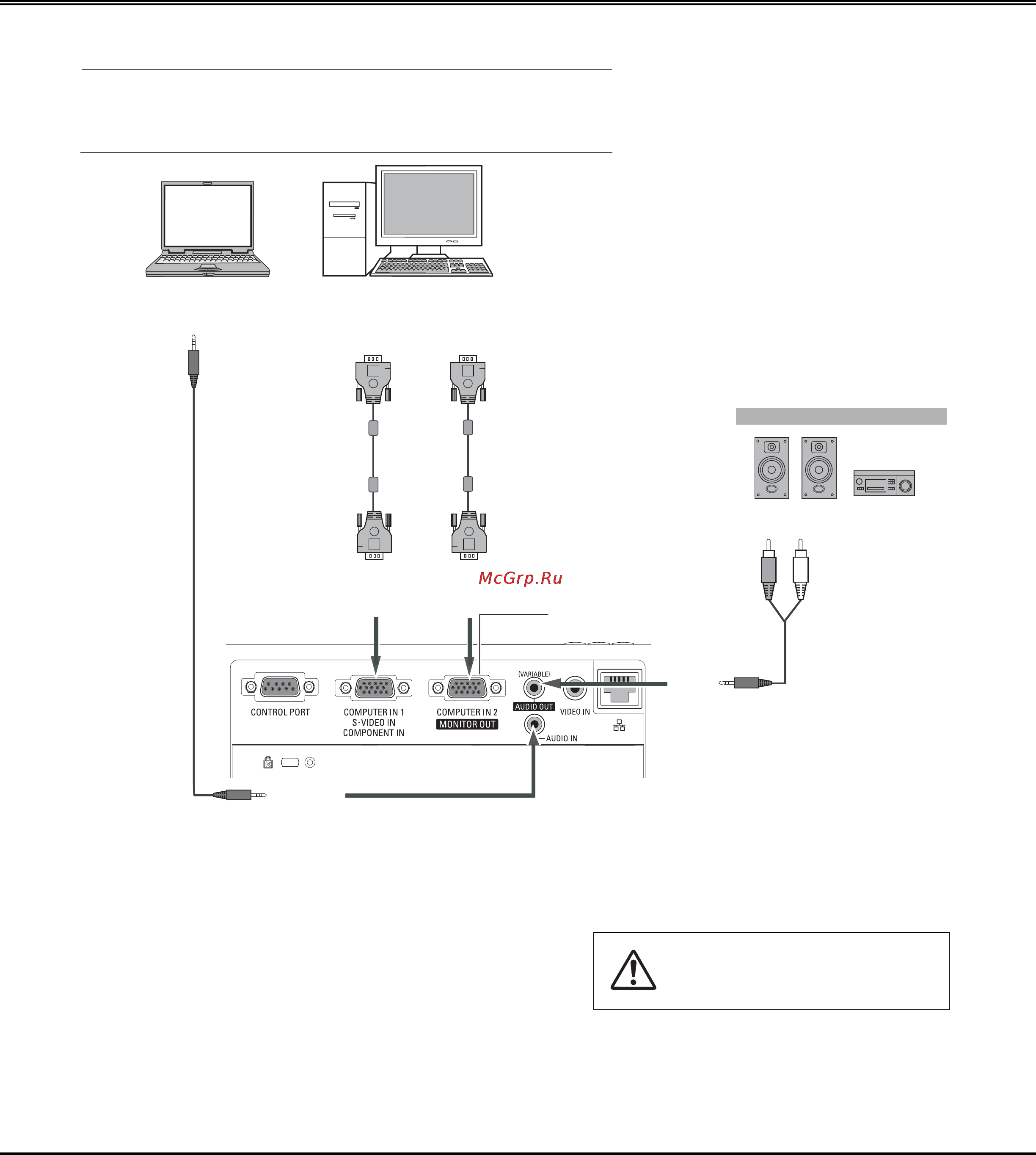

Внешнее аудио оборудование
А
уд
иовыхо
д
А
удио вход
ВХОД КОМПЬЮТЕРА 2 /
ВЫХОД МОНИТОРА
Выход
монито
р
а
Кабель
VGA
ВХОД КОМПЬЮТЕРА 1/
ВХОД S-VIDEO /
КОМПОНЕТНЫЙ
ВХОД
А
удиокабель
(стерео)
Аудиокабель
(стерео)
Установка
Кабель
VGA
Вход монитора
или
выход монитора
Настраиваемый разъем.
Настройте разъем как вход
компьютера или выход
монито
р
а
(
см. ст
р
. 49
)
.
3
