921-0000010Б РЭ

2.10 Рулевое управление

2.10.1 Общие сведения

Тракторы «БЕЛАРУС-921/921.2/921.3/921.4» оборудованы гидрообъемным ру-

левым управлением (ГОРУ). Для поворота направляющих колес требуется неболь-

шое усилие по управлению насосом-дозатором. Необходимое для поворота давле-

ние в гидросистеме ГОРУ создается насосом питания с приводом от двигателя.

Если двигатель остановлен, насос питания не создает давление и гидросисте-

ма ГОРУ автоматически переключается на ручной режим, при котором необходимое

для поворота давление создается насосом-дозатором, для чего к рулевому колесу

необходимо прикладывать значительно большее усилие для поворота трактора.

2.10.2 Регулировки рулевого колеса

Рулевое колесо имеет следующие регулировки:

- по высоте, вдоль оси рулевого вала.

- по углу наклона к горизонту;

Для изменения положения рулевого колеса 1 (рисунок 2.10.1) по высоте необ-

ходимо выполнить следующее:

- отвернуть зажим 2 на 3...5 оборотов;

- переместить рулевое колесо 1 в требуемое положение;

- затянуть зажим 2 усилием руки.

Диапазон регулировки рулевого колеса по высоте равен 100 мм.

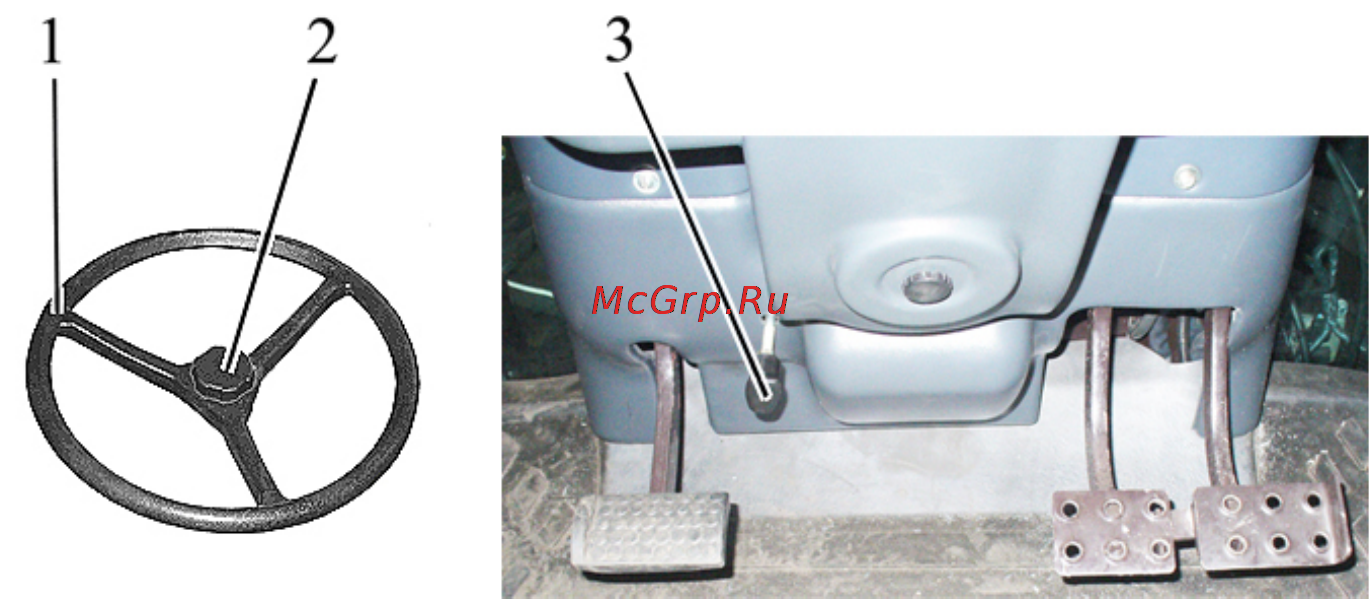

1 – рулевое колесо; 2 – зажим; 3 – рукоятка фиксации наклона рулевой колонки.

Рисунок 2.10.1 – Регулировки рулевого колеса

Рулевая колонка может наклоняться и фиксироваться в четырех положениях

от 25° до 40° с интервалом 5°. Для наклона рулевой колонки потяните на себя руко-

ятку 3, наклоните рулевую колонку в удобное для работы положение и, отпуская ру-

коятку 3, плавно покачивайте рулевую колонку в продольном направлении до

надежной фиксации.

При зафиксировании рулевой колонки в крайнем переднем

положении устано-

вите рычаг переключения передач в положение «Нейтраль», затем переместите его

в крайнее левое положение и, удерживая его в этом положении до полного запуска

двигателя, запустите двигатель. Затем, на стоящем тракторе, убедитесь в нормаль-

ной работе рулевого управления.
