921-0000010Б РЭ

2.11 Управление стояночным тормозом

Верхнее положение рычага 1 (рисунок 2.11.1) – стояночный тормоз включен.

Нижнее положение рычага 1 – стояночный тормоз выключен.

Для выключения стояночного тормоза нажмите кнопку 2 рычага управления и

опустите рычаг 1 вниз до упора.

На рисунке 2.11.1 рычаг управления стояночным тормозом показан в положе-

нии «Включено».

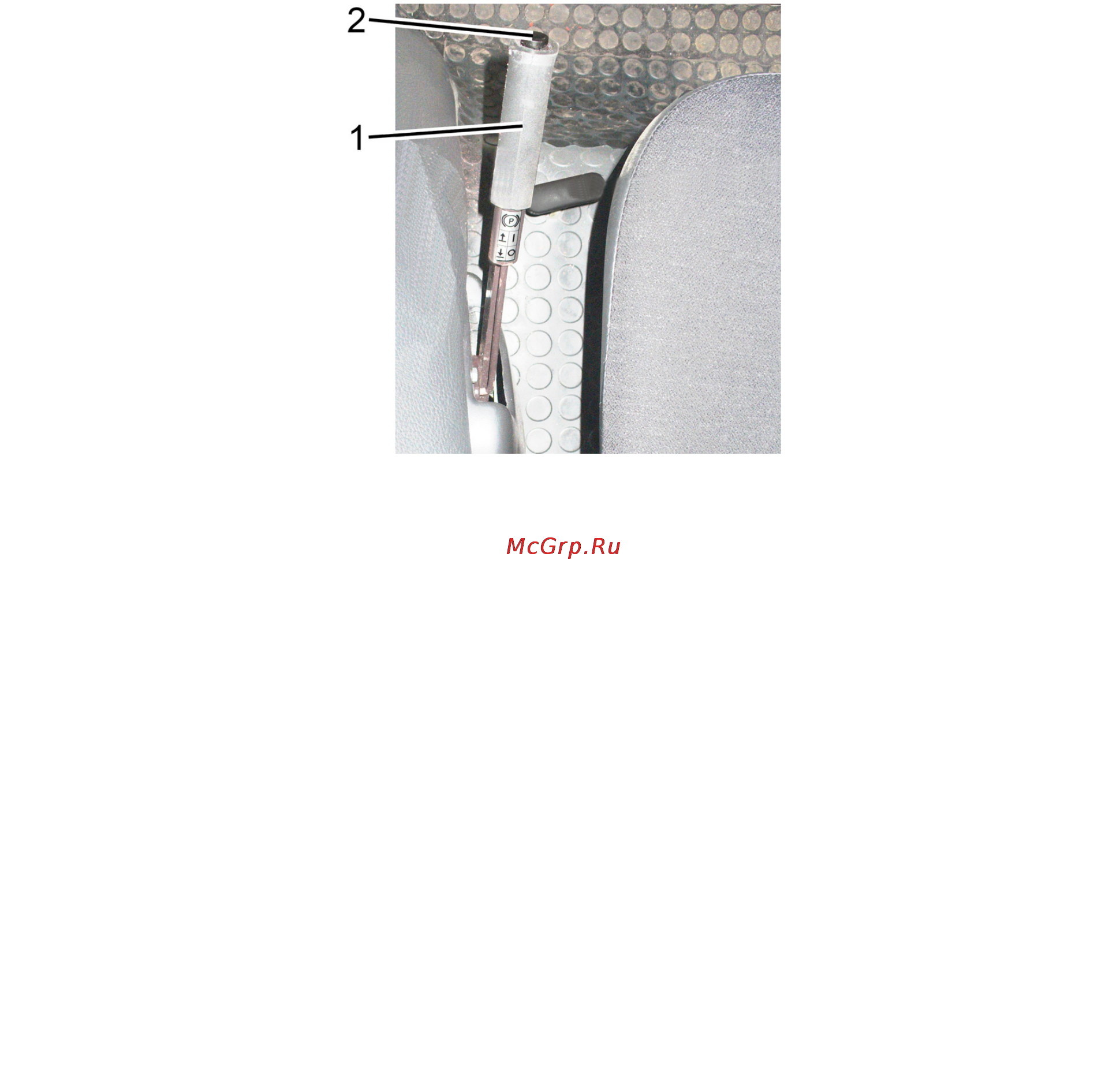

1 – рычаг управления стояночным тормозом; 2 – кнопка.

Рисунок 2.11.1 – Управление стояночным тормозом

2.12 Рукоятка останова двигателя

Рукоятка останова двигателя устанавливается только на тракторах «БЕЛА-

РУС-921/921.2/921.3» и «БЕЛАРУС-921.4» с двигателем Д-245.5S3AМ.

При вытягивании рукоятки красного цвета 13 (рисунок 2.1.1) на себя прекращает-

ся подача топлива в цилиндры двигателя, и двигатель прекращает работу. При отпус-

кании рукоятка 13 под воздействием пружины возвращается в исходное положение.

2.13 Рукоятка ручного управления подачей

топлива

При перемещении рукоятки 21 (рисунок 2.1.1) по часовой стрелке в крайнее

верхнее положение осуществляется максимальная подача топлива, при перемеще-

нии против часовой стрелки в крайнее нижнее положение – минимальная подача

топлива, соответствующая минимальным оборотам холостого хода.

2.14 Педали трактора

2.14.1 Педали трактора

2.14.1.1 При нажатии на педаль 29 (рисунок 2.1.1) сцепление выключается.

2.14.1.2 При нажатии на педаль 26 (рисунок 2.1.1) происходит затормаживание

заднего левого колеса.

2.14.1.3 При нажатии на педаль 24 (рисунок 2.1.1) происходит затормаживание

заднего правого колеса. Если в комплектацию пневмопривода входит тормозной

кран, то при нажатии на педаль 24 срабатывает тормозной кран пневмопривода

тормозов прицепных машин.

Соединительная планка тормозных педалей 25 предназначена для одновре-

менного торможения правым и левым тормозами.

2.14.1.4 При нажатии на педаль 23 (рисунок 2.1.1) увеличиваются обороты

двигателя.
