Беларус 1022 Дополнение к Руководству по эксплуатации

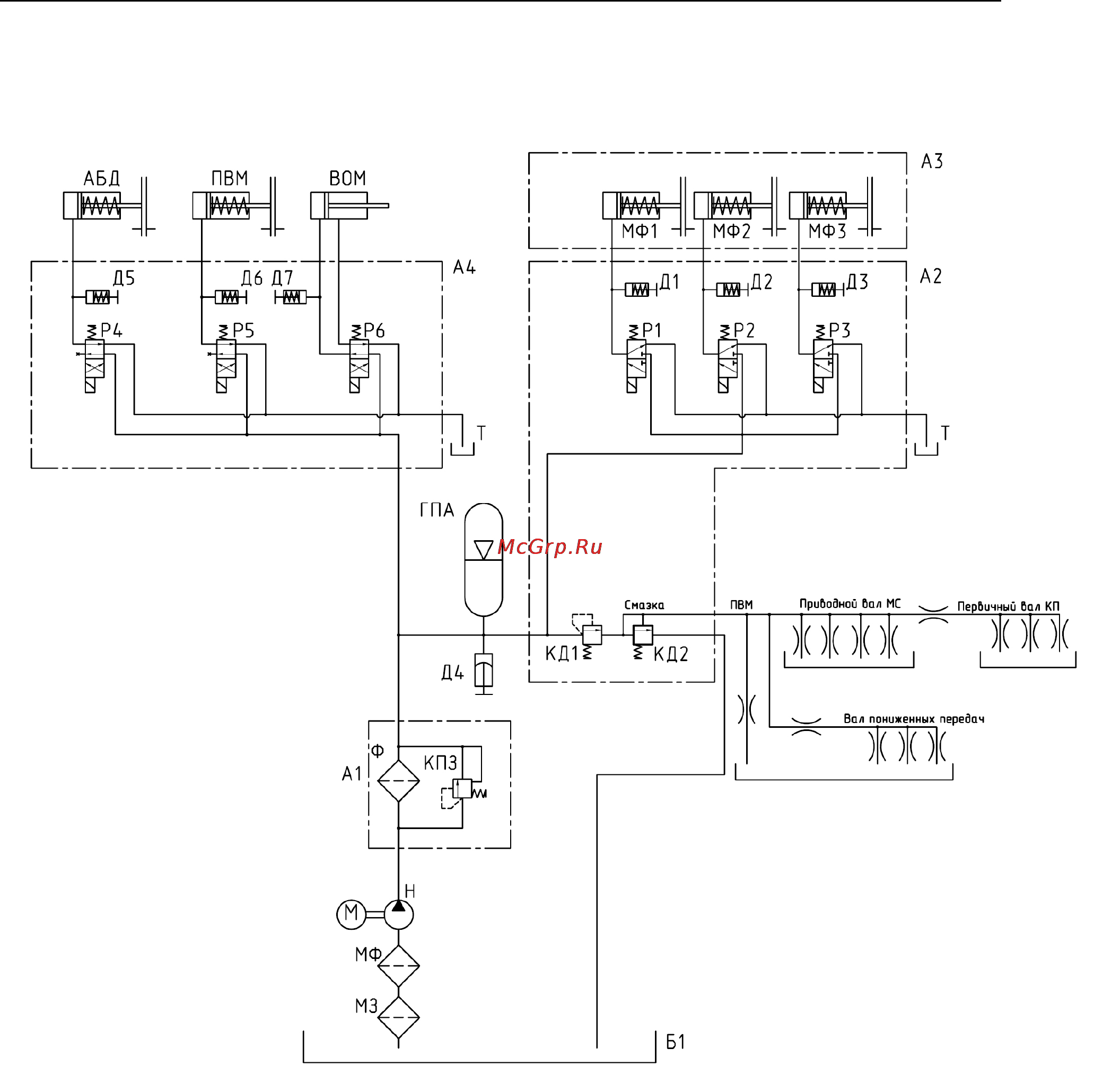

Рис. 9 Схема гидравлическая трансмиссии:

Б1 – картер трансмиссии; А1 – фильтр 77-4637250; Н – насос шестеренчатый; Ф – фильтроэлемент;

А2 – распределитель; КП – клапан сигнализатор; А3 – узел передач; А4 – распределитель секцион-

ный; Д1…Д7 – датчики давления; КД1 – клапан управления; КД2 – клапан смазки; Р1…Р3 – клапан

пропорциональный; МФ1…МФ3 – муфта включения передач КП; Р4…Р6 – секция распределителя;

МФ – фильтр магнитный; МЗ – маслозаборник; ГПА – гидропневмоаккумулятор.
