Беларус 1022 Дополнение к Руководству по эксплуатации

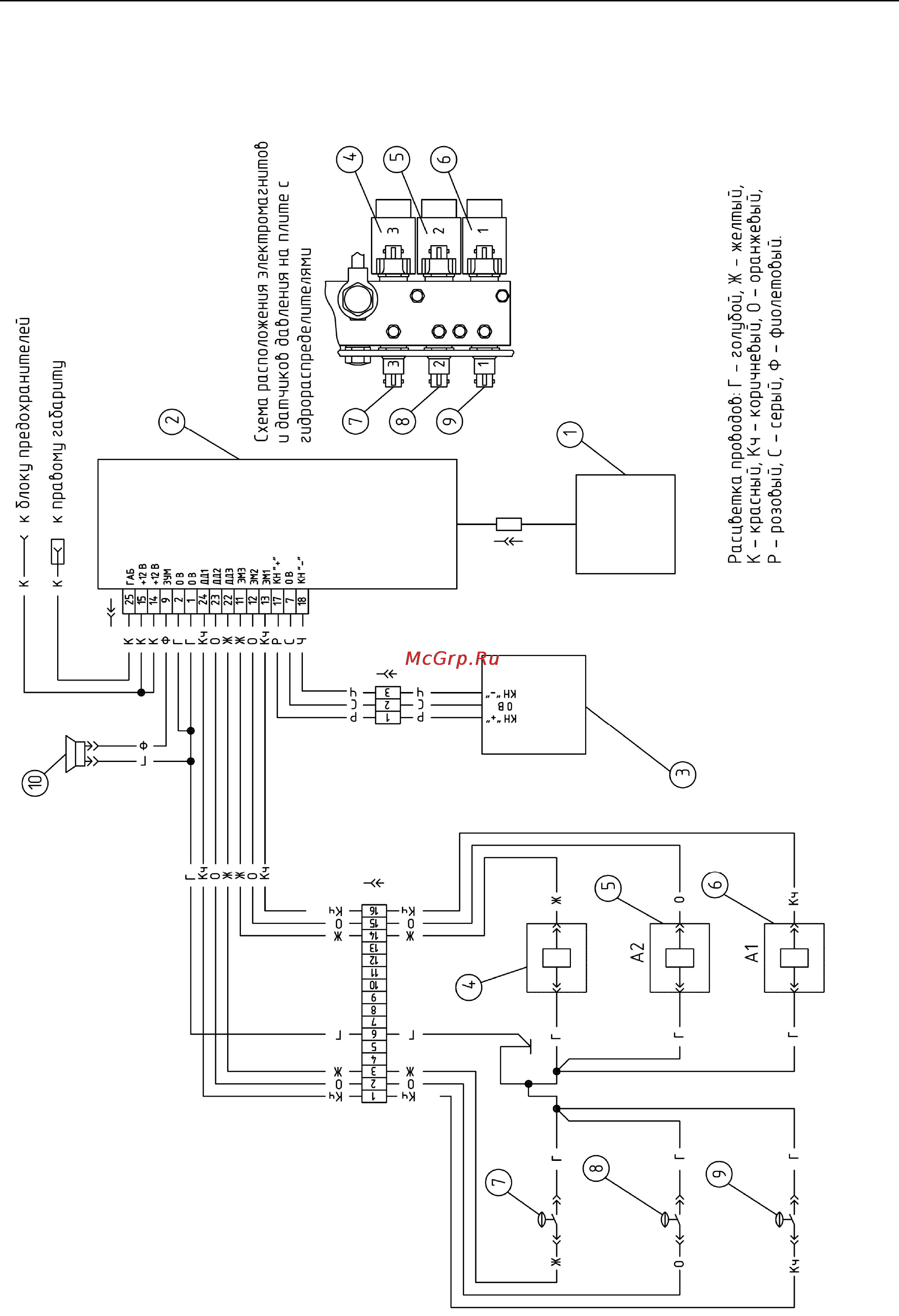

Рис. 8 Схема электрическая соединений системы управления трехступенчатым редуктором:

1 – табло; 2 –электронный блок; 3 – рукоятка рычага с кнопками; 4 – пропорциональный клапан с электромагнитным управлением

третьей передачи; 5 – пропорциональный клапан с электромагнитным управлением второй передачи; 6 – пропорциональный клапан с

электромагнитным управлением первой передачи; 7 – датчик давления третьей передачи; 8 – датчик давления второй передачи; 9 –

датчик давления первой передачи; 10 – зуммер
