344-0000010 РЭ 51

2.3.2 Коробка передач 2 (рисунок 2.2) – механическая ступенчатая диапа-

зонная (четыре диапазона переднего хода и два заднего хода), с переключением

передач внутри диапазонов с помощью синхронизаторов. КП обеспечивает 16

передач переднего и восемь заднего хода. Управление КП производить рычага-

ми 10, 12 (рисунок 1.5).

Для смазки особо ответственных узлов в КП предусмотрена автономная

гидросистема, подающая масло к узлам под давлением. Гидросистема КП также

обеспечивает включение фрикциона 4 (рисунок 2.2) привода ЗМ, гидравличе-

ских муфт включения БД ПМ и ЗМ. Насос гидросистемы КП может приводить-

ся как от двигателя, так и от колес машины (используется при буксировке).

Рычаг 1 (рисунок 2.3) управления насосом гидросистемы КП расположен

на корпусе КП с левой стороны. Рычаг имеет два фиксированных положения:

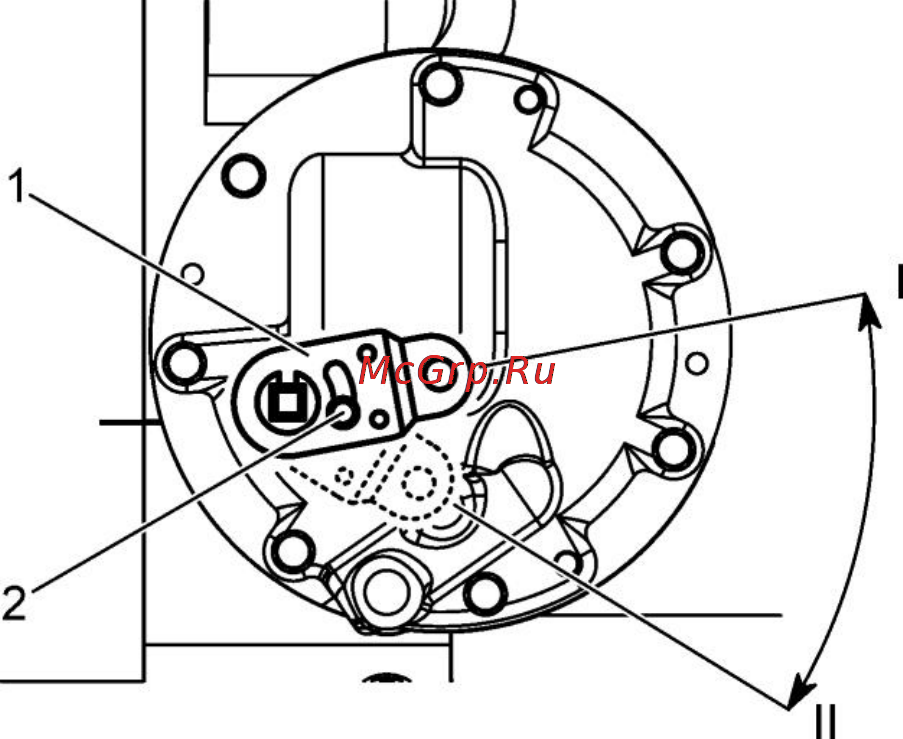

1 – рычаг; 2 – фиксирующий болт

Рисунок 2.3 – Управление насосом гидросистемы КП

I – «Привод насоса от двигателя» – рычаг 1 повернут против часовой

стрелки до упора нижней кромки паза рычага в фиксирующий болт 2;

II – «Привод насоса от колес машины» – рычаг повернут по часовой

стрелке до упора верхней кромки паза рычага в фиксирующий болт 2.

Для переключения режимов необходимо ослабить фиксирующий болт 2,

установить рычаг 1 в требуемое положение и зафиксировать, затянув болт 2.

КП оборудована устройством, блокирующим пуск двигателя при любой

включенной передаче за счет размыкания электрической цепи пуска двигателя.
