2.5 Грузовая платформа

Грузовая платформа включает защитное ограждение с подъемным щи-

том 1 (рисунок 2.4) и коники. Подъем / опускание подъемного щита обеспечи-

вает гидросистема машины, управление – правым джойстиком 27 (рисунок 1.5).

Коник 2 может быть установлен в соответствии с рисунком 2.4 в одно из двух

положений.

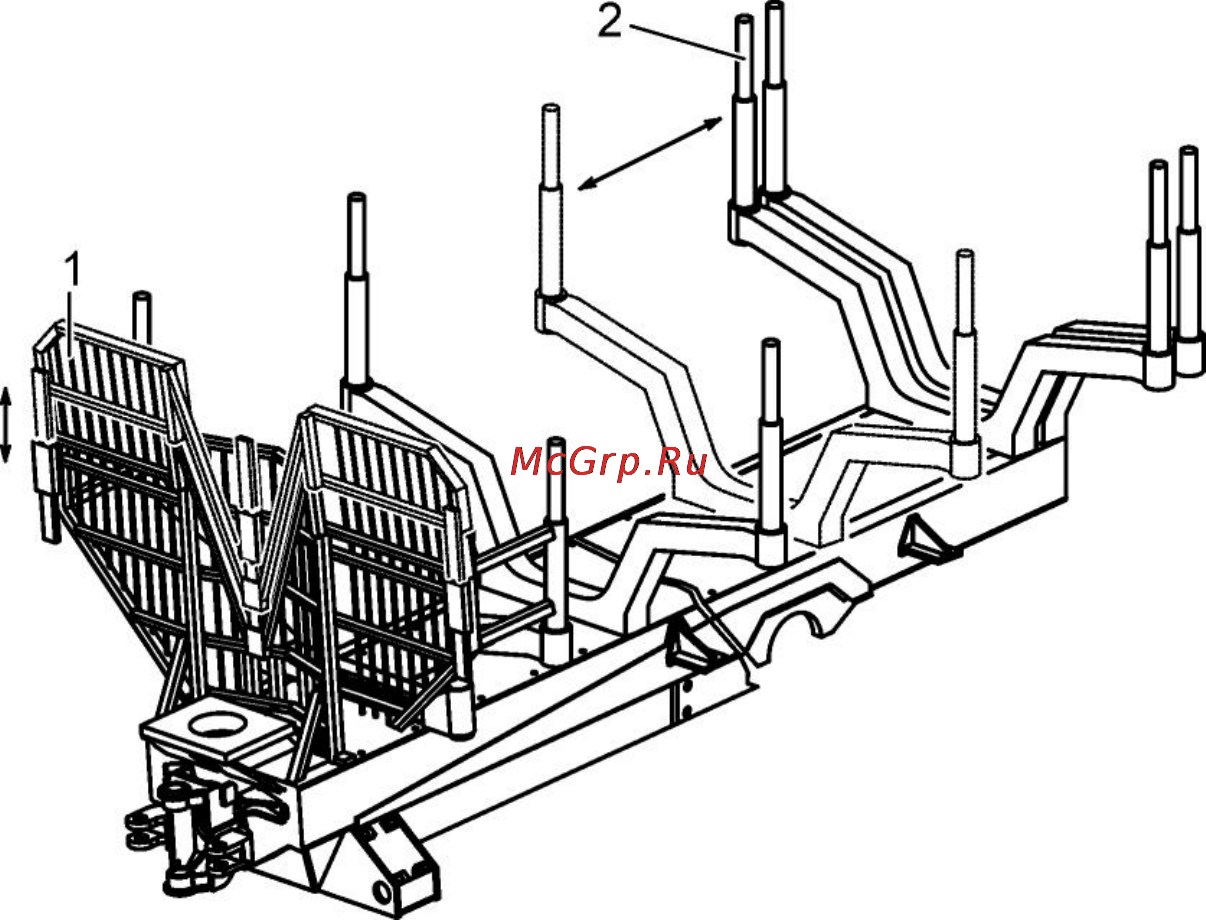

1 – подъемный щит; 2 – коник

Рисунок 2.4 – Грузовая платформа

П р и м е ч а н и е – Переднее положение коника 2 используется при

работе с сортиментами длиной 2 м.

2.6 Манипулятор

Основными составными частями манипулятора являются: колонна 1 (ри-

сунок 2.5), стрела 3, рукоять 5, выдвижная секция (удлинитель) рукояти 4 и

клещевой захват 8. Манипулятор приводится в действие гидросистемой маши-

ны, управление – джойстиками 26, 27 (рисунок 1.5).

П р и м е ч а н и е – Устройство манипулятора приведено в ЭД мани-

пулятора, прилагаемой к машине.
