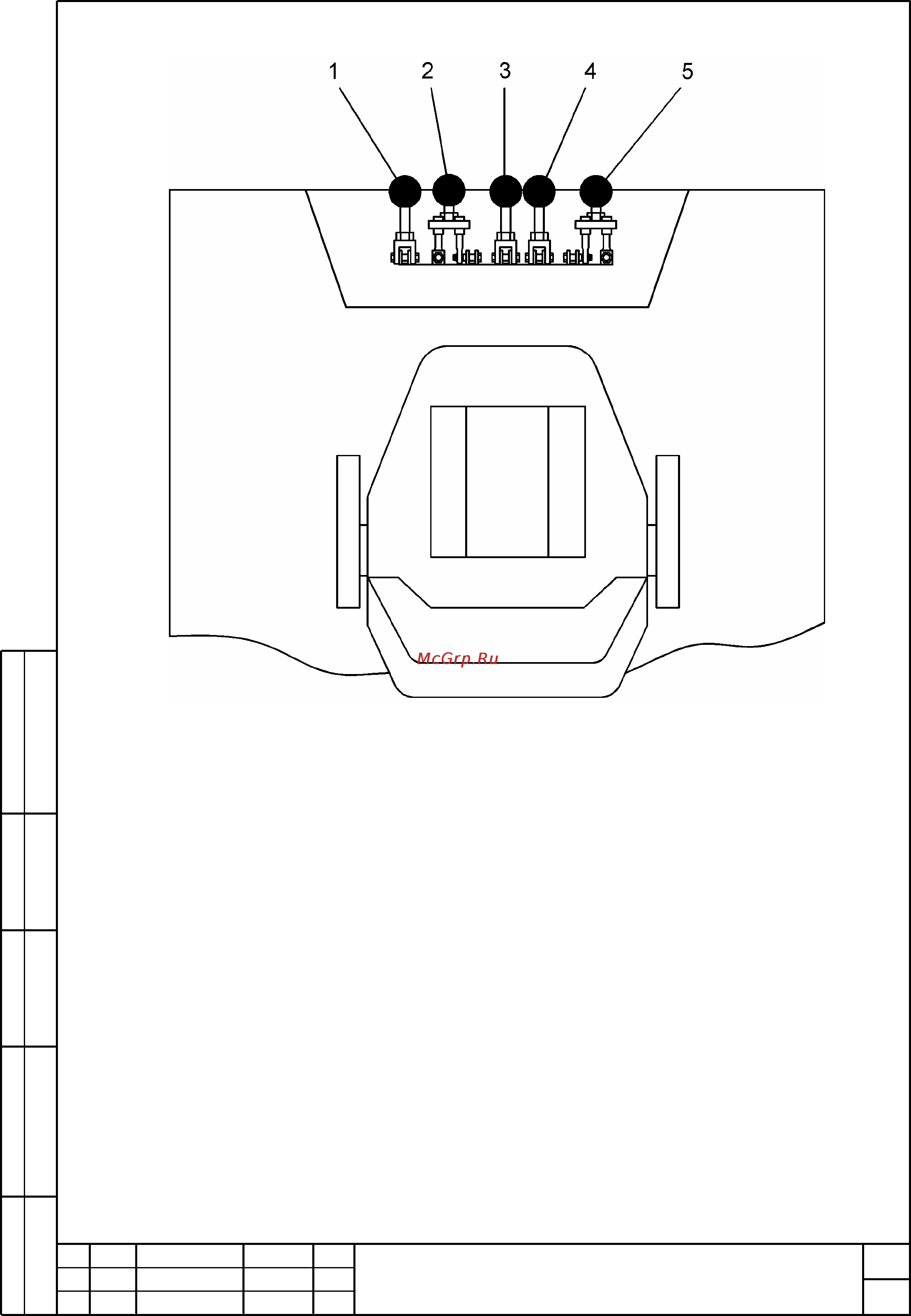

1 – рукоятка клещевого захвата; 2 – рукоятка перемещения стрелы, вращения
ротатора; 3 – рукоятка перемещения левого аутригера; 4 – рукоятка перемещения
правого аутригера; 5 – рукоятка поворота колонны, перемещения рукояти
Рисунок 2 – Органы управления гидроманипулятором и аутригерами
