461.1 – 0000010 РЭ
4 Подготовка машины к работе
При транспортировании машины автомобильным и железнодорожным
транспортом трактор и полуприцеп перевозятся отдельно, поэтому при подготовке
машины к работе необходимо выполнить следующие монтажные работы:
- снять крышки 4 и 6 (рисунок 10а) с задней части кабины трактора, снять с
трактора верхнюю тягу задней навески, кронштейн крепления верхней тяги,
кронштейн крепления задних левых выводов гидросистемы,
снять кожух вала
отбора мощности, крышку крепления хвостовика ВОМ, достать хвостовик ВОМ
(если они установлены), установить на место хвостовика зубчатую муфту 6
(рисунок 13) из комплекта сменных частей полуприцепа, установить крышку
крепления хвостовика ВОМ на прежнее место;
- петлю на дышле полуприцепа надеть на гидрокрюк трактора. Необходимо
проследить, чтобы прицепное устройство
заблокировалось.
Две петли страховочных
тросов полуприцепа надеть на палец крепления
верхней тяги задней навески и палец
зафиксировать;
- снять с полуприцепа фильтр напорный 1
(рисунок 14), насос 2 и гидрораспределитель 3;
- установить и закрепить
гидрораспределитель 2 (рисунок 13) на
платформе 1 трактора, после чего
установить на место ранее снятые с трактора
крышки;
- установить на место снятых с
трактора
кронштейнов крепления верхней
тяги и крепления задних левых выводов
гидросистемы кронштейн 3 с напорным
фильтром 4, после чего на кронштейн 3 установить ранее снятые с трактора
задние левые выводы гидросистемы и провод «масса»;

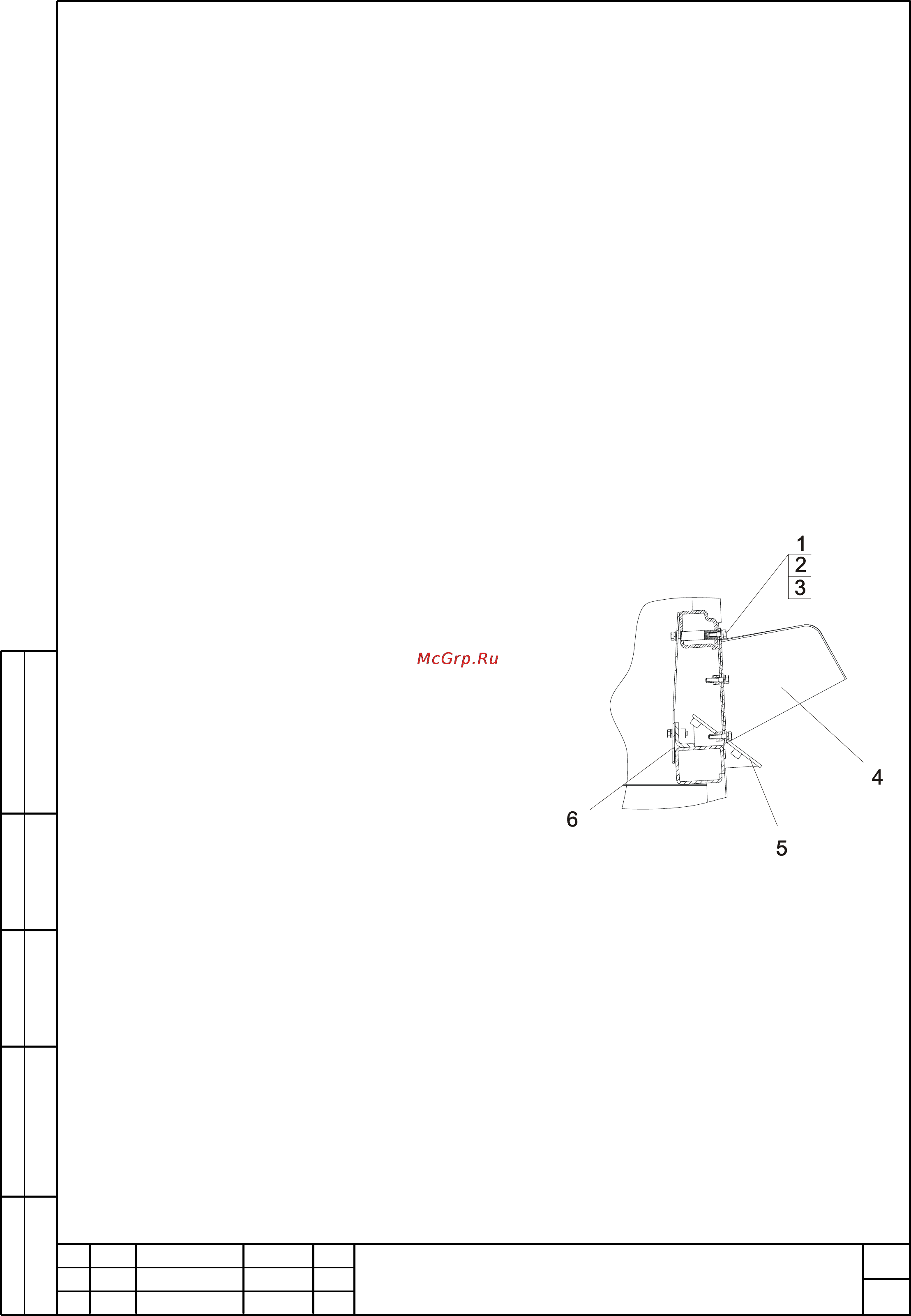

1 – болт; 2 – шайба; 3 – шайба
пружинная; 4 – крышка; 5 – платформа
установки гидрораспределителя; 6 –
крышка
Рисунок 10а – Схема снятия крышек для
установки гидрораспределителя
