Беларус МПТ-461.1 [22/66] 0000010 рэ
![Беларус МПТ-461.1 [22/66] 0000010 рэ](/views2/1156611/page22/bg16.png)
Дата Подпись № докум. Лист Из
м
.
Лист
20
Инв
.
№
п
од
л
.
П
од
пи
с
ь и
д
ата По
д
пись и
д
ата Взам. инв. №
Инв
.
№
дубл.
461.1 – 0000010 РЭ

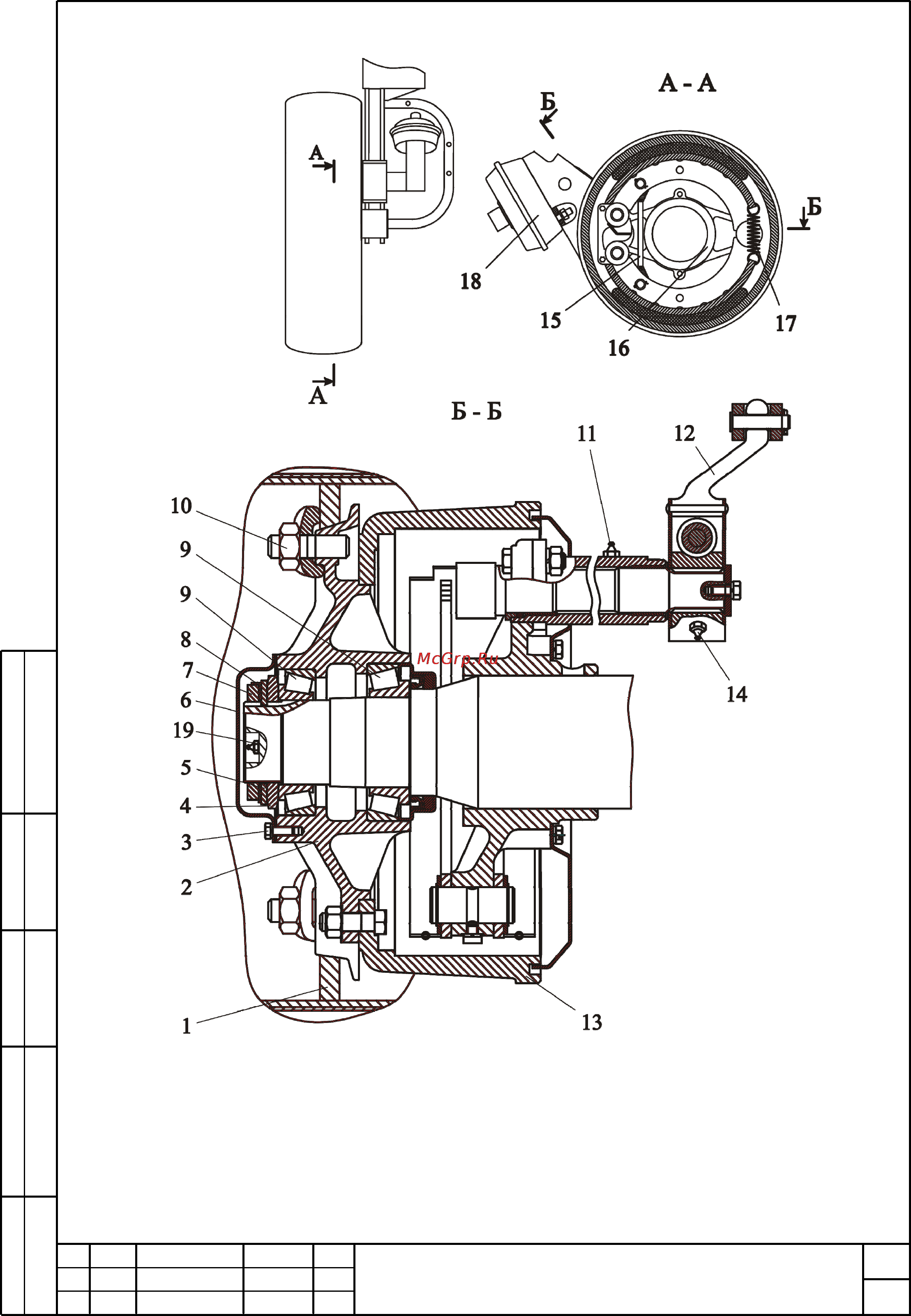

1 – колесо; 2 – ступица; 3 – болт; 4,7,10 – гайка; 5,8 – шайба; 6 – крышка;
9 – подшипник; 11,14,19 – масленка; 12 – рычаг регулировочный;
13 – барабан; 15,17 – пружина; 16 – балансир с цапфами; 18 – камера
тормозная
