МР40-0000010 РЭ

103

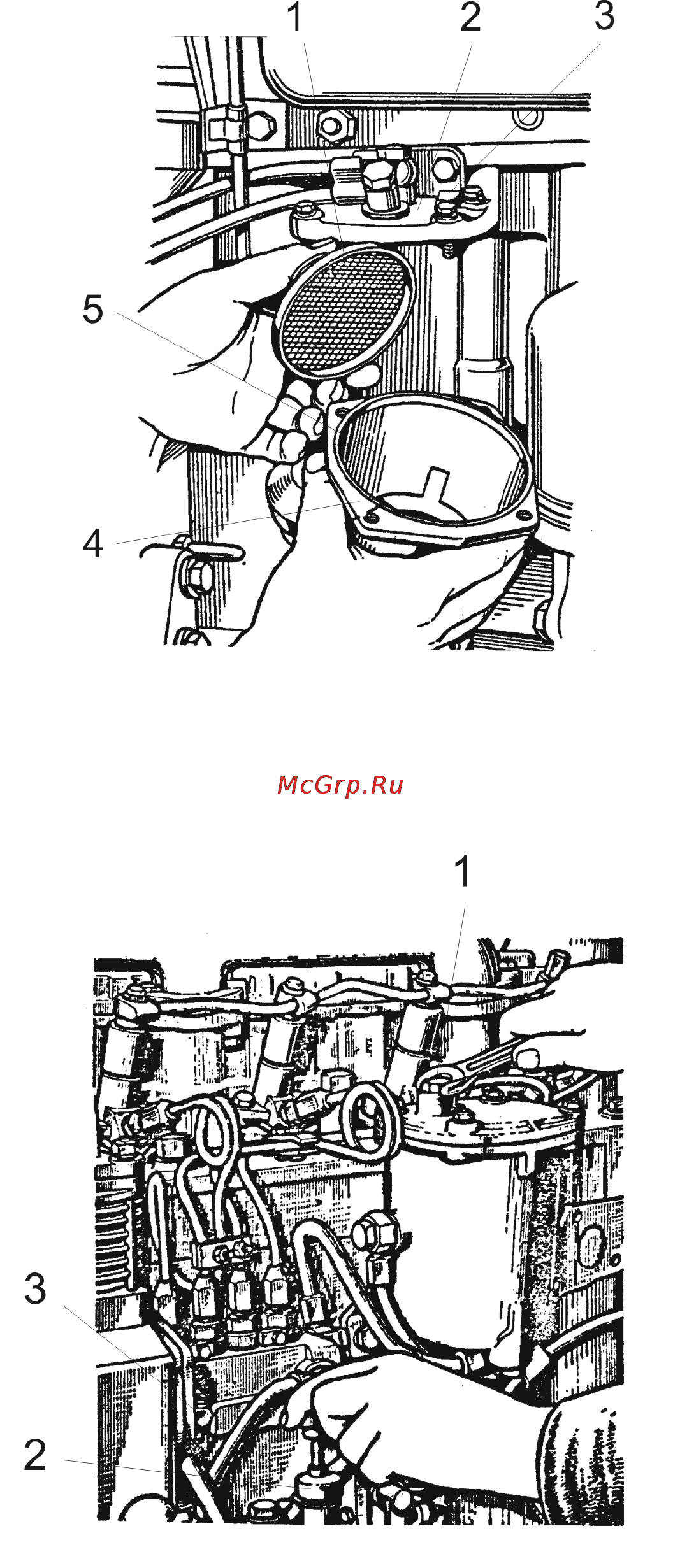

1 – отражатель; 2 – корпус двигателя; 3 – болт; 4 – стакан; 5 - рассеиватель

Рисунок 27 – Слив отстоя и промывка фильтра грубой очистки топлива

1 – штуцер; 2 – подкачивающий насос; 3 - пробка

Рисунок 28 – Заполнение системы питания топливом и удаление воздуха
