Руководство по эксплуатации Страница: 105

Беларус МР40 [105/132] Фильтроэлемент 2 контрольный фильтроэлемент 3 5 уплотнительные коль

МР40-0000010 РЭ

104

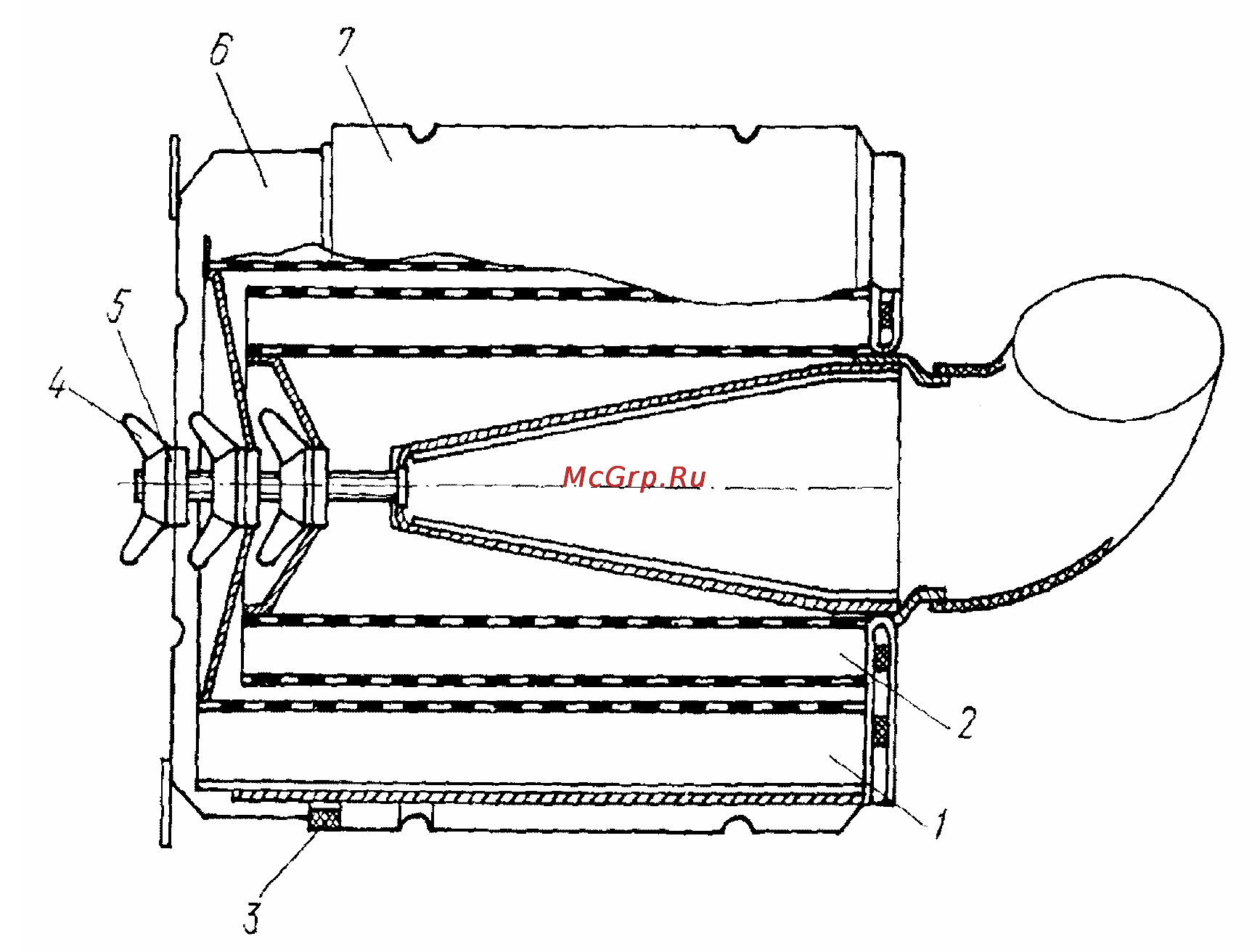

1 – фильтроэлемент; 2 – контрольный фильтроэлемент; 3, 5 –уплотнительные коль-

ца; 4 – гайка-барашек; 6 – поддон; 7 - корпус

Рисунок 29 – Техническое обслуживание воздухоочистителя
